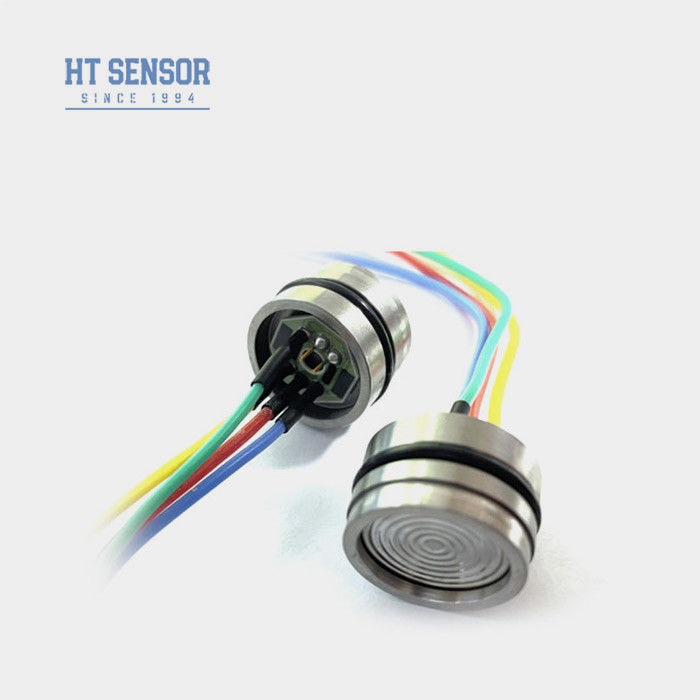

سنسور دیافراگم سیلیکون 19 میلی متری 316L سنسور فشار پیزورسیستیو
Product Details
| مواد: | 316L | محدوده حداقل: | 10 کیلوپا |
|---|---|---|---|
| دامنه حداکثر: | 100 مگاپیکالری | تهیه کردن: | کمتر از 2 میلی آمپر |
| خروجی: | سیگنال mv | قابل انتخاب: | سیم سیلیکونی چهار رنگ |
| مدل: | HT19 | بالا: | 12 میلی متر |
| برجسته کردن |
سنسور فشار دیافراگم سیلیکون 19 میلی متری,سنسور فشار دیافراگم سیلیکون 316L,316L حسگر فشار پیزورسیستیو,Silicon Diaphragm Pressure Sensor 316L,316L Piezoresistive Pressure Sensor |
||
Product Description
HT19 19mm قطر 316L ماده Mv سیگنال خروجی پخش سیلیکون فشار سنسور سلول
HT19 پیزورسیستویسیلیکونسنسور فشار
معرفی سنسور فشار سیلیکونی 15 میلی متری:
حسگر فشار سیلیکون پیزورسیستیو HT19، جزء اصلی آن یک عنصر حسگر سیلیکون با بازتاب گسترده با ثبات بالا است.بسته حسگر از روغن سیلیکون برای انتقال فشار از یک دیافراگم فولاد ضد زنگ 316L به عنصر حسگر استفاده می کندبرای اندازه گیری فشار گاز و مایع از روش اثر پیزورسیستیو سیلیکون پخش شده استفاده شد. این رایج ترین سنسور سیلیکون پخش شده برای اندازه گیری فشار است.و قیمتش هم ارزان تر از انواع دیگه.
ویژگی های محصولاز سنسور فشار سیلیکونی 15 میلی متری:
- محدوده اندازه گیری گسترده:0 ~ 10KPa ~ 100Mpa
- عنصر سنجش سیلیکون پیزورسیستیو
- Full316LSS، Full Titanium یا Hastelloy دیافراگم
- نصب حلقه O
- دقت و ثبات بالا
درخواست هااز سنسور فشار سیلیکونی 15 میلی متری:
- فشار اندازه گیری گاز و مایع
- بهره برداری از نفت
- تامین آب، تامین گرمای شهر
- سیستم کنترل فرآیند
- بازرسی هواپیمایی و ناوبری
- فشار هیدرولیکی
عملکرد الکتریکیاز سنسور فشار سیلیکونی 15 میلی متری:
- عرضه:1.5mADC
- مقاومت ورودی: 3KΩ ~ 6KΩ
- مقاومت خروجی:2.5KΩ~6KΩ
- مقاومت عایق:≥100MΩ/50VDC
- ولتاژ عایق بندی: 500VAC بین خانه و اتصال الکتریکی باعث آسیب نخواهد شد
- سازگاری متوسط: مایع، گاز سازگاری با فولاد ضد زنگ 316L
مشخصات عملکرد سنسور فشار سیلیکون
| پارامترها |
محدوده: 0~10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 700KPa، 1MPa، 2MPa3.5 MPa،7 MPa،10 MPa،20 MPa،40 MPa،60 MPa،100 MPa |
|||
| نمادین | مکس | واحدها | ||
| فشار غیر خطی |
±0.15 |
±0.3 | %F.S | |
| تکرار فشار و هیسترز | 0.02 | 0.05 | %F.S | |
| خروجی صفر | 0±1 | 0±2 | mV | |
| خروجی اسپان | ≤20KPa | 50±10 | 50±30 | mV |
| ≥35 KPa | 100±10 | 100±30 | mV | |
| خطای دمای صفر | ≤20KPa | ±1 | ±2 | %F.S |
| ≥35 KPa | ±0.5 | ±1 | %F.S | |
| خطای دمایی | ≤20KPa | ±1 | ±2 | %F.S |
| ≥35 KPa | ±0.5 | ±1 | %F.S | |
| فشار اثبات | 3X محدوده نامی یا 120MPa، هر کدام کمتر باشد | ------- | ||
| محدوده دمای عملیاتی | -20 تا 80 | °C | ||
| محدوده دمای جبران شده | 0~70, 0~50 ((مجموعه ≤20KPa) | °C | ||
| محدوده دمای ذخیره سازی | -40 تا 125 | °C | ||
توجه: پارامتر بالا در شرایط: عرضه: 1.5mA دمای: 25°C
ابعاد
| نکات سفارش |
1. توجه به تناسب بین اندازه هسته و خانه فرستنده در طول مونتاژ به دست آوردن سخت گیری هوا مورد نیاز
2در طول مونتاژ خانه، اطمینان حاصل کنید که عمودی است و فشار را به طور مساوی اعمال کنید تا از گیر کردن یا آسیب رساندن به صفحه جبران جلوگیری شود.
3در صورت عدم سازگاری میانگین اندازه گیری با دیافراگم هسته ای و مواد محفظه (316L) ، باید در هنگام سفارش دستورالعمل های ویژه ای ارائه شود.
4از فشار دادن دست ها یا اجسام تیز به دیافراگم سنسور برای جلوگیری از آسیب به هسته به دلیل تغییر شکل دیافراگم یا سوراخ کردن اجتناب کنید.
5. دروازه فشار هسته فشار سنج را به اتمسفر باز نگه دارید و از ورود آب، بخار آب یا رسانه های خوردنی به اتاق فشار منفی هسته جلوگیری کنید.
6. اگر هر گونه تغییر در خطوط پین وجود دارد، برچسب بر روی هسته واقعی را برای مرجع دنبال کنید.
