حسگر فشار سیلیکون بی نظیر
Product Details
| مدل شماره: | HT19 | نوع نخ: | خیر |
|---|---|---|---|
| نوع سیم کشی: | پین کوار چهار سیم یا با روکش طلا | محیط اندازه گیری: | گاز و مایع |
| محدوده: | -100kpa~0~10kpa~100Mpa | ماده پرکننده: | روغن سیلیکون |
| ثبات دراز مدت: | 0.2٪ F.S/سال | تایپ کنید: | حسگر فشار سیلیکون پیزورسیستوی |
| برای: | ترانسمیتر فشار سیلیکونی منتشر شده | سفارشی سازی: | موجود | درخواست سفارشی |
| برجسته کردن |
دستگاه فشار پیزورسیستیو با اندازه مطلق,روغن انتقال دهنده فشار پیزورسیستیو ISO9001,حسگر فشار آب ISO9001,Piezoresistive Pressure Transducer Oil ISO9001,Water Pressure Transducer Sensor ISO9001 |
||
Product Description

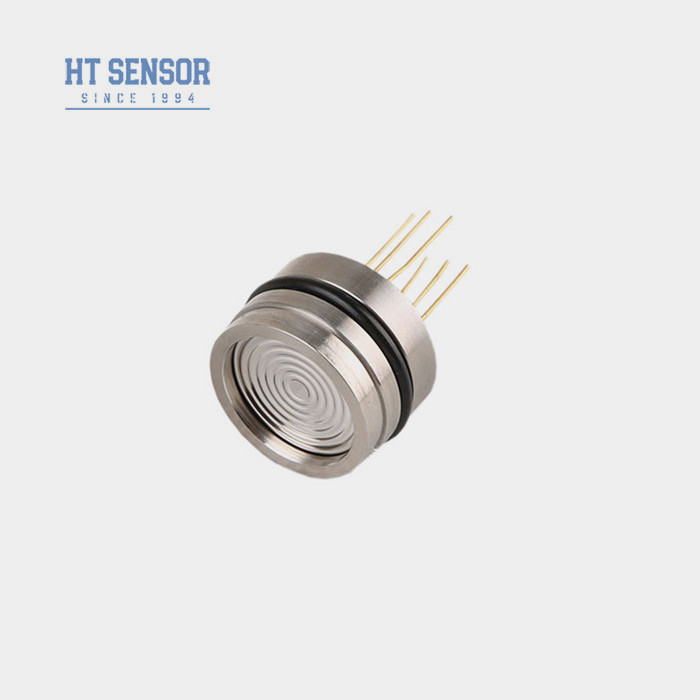

HT19 حسگر فشار سیلیکون Piezoresistive Hengtong برای آب و روغن
سنجه مطلق، سنجه فشار پیزورسیسیتیو، سنجه فشار روغن، سنجه فشار آب
HT19 سنسور فشار سیلیکون پیزورسیستوی
معرفی سنسور فشار سیلیکون:
HT19 به عنوان یک سنسور فشار سیلیکون پیزورسیستیو با هسته ای متشکل از یک عنصر سیلیکون منتشر شده بسیار پایدار عمل می کند.فشار مایعات و گازها با انتقال فشار محیط آزمایش شده به دیافراگم سیلیکونی از طریق دیافراگم جداکننده و روغن سیلیکونی.قابلیت های گوناگون این سنسور در کمپرسورهای هوا و سیستم های خنک کننده استفاده گسترده ای دارد
ویژگی های محصولاز سنسور فشار سیلیکون:
- 1از تکنولوژی پیشرفته و کابوس فولاد ضد زنگ 316L استفاده می کند مواد مانند تیتانیوم و استیلوی برای دیافراگم
- 2استفاده از مدارهای فیلم ضخیم برای جبران دما و نقطه صفر اصلاح
- 3.قابلیت اطمینان، تکرار و ثبات فوق العاده
درخواست هااز سنسور فشار سیلیکون:
- 1مناسب برای اندازه گیری فشار گاز و مایع غیر خوردنی با 316L سازگاری فولاد ضد زنگ
- 2.در سایت های مختلف فرآیند صنعتی، از جمله نفت، شیمی، فلزات، برق و هیدرولوژی استفاده می شود
- 3در صنایع دریایی و هوایی استفاده می شود.
- 4مناسب برای سیستم های کنترل هیدرولیک و پنوماتیک
- 5استفاده شده در برنامه های کنترل فرآیند
عملکرد الکتریکیاز سنسور فشار سیلیکون:
- 1منبع برق: ≤2mA DC (معمولا 1.5mA DC)
- 2مقاومت ورودی: 3KΩ ~ 6KΩ
- 3مقاومت خروجی:2.5KΩ~6KΩ

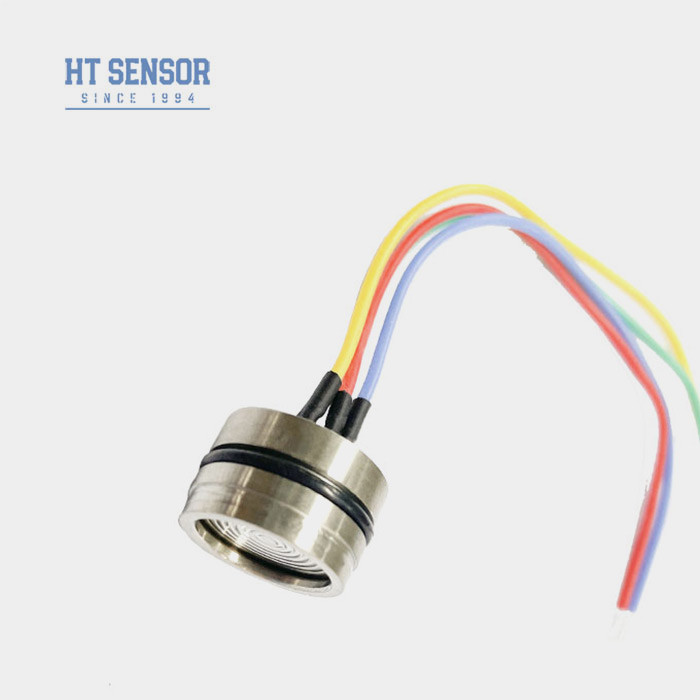

- 4. اتصال الکتریکی:دستک های کووار طلا شده یا سیم های 100 میلی متری با دمای بالا.
| پارامترهای عملکرداز سنسور فشار سیلیکون: | |||||
| محدوده | گج ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000KPa | |||
| مطلق ((A) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مهر و موم شده | 3500KPaS، 7MPaS، 10MPaS، 20MPaS | ||||
| نوع | مکس | واحد | |||
| عدم خطی بودن | ±0.15 | ±0.3 | %F.S | ||
| تکرار | 0.05 | 0.1 | %F.S | ||
| هیسترز | 0.05 | 0.1 | %F.S | ||
| خروجی صفر | 0±1 | 0±2 | mV | ||
| خروجی اسپان | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| خطای دمای صفر | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| خطای دمایی | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| معاوضات موقت | ≤20KPa | 0 تا 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| دمای کار | -20 تا 80 | oC | |||
| دمای ذخیره سازی | -40 تا 125 | oC | |||
| بار بیش از حد مجاز | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 120MPa را انتخاب کنید | ||||
| فشار انفجار | 5 برابر مقیاس کامل | ||||
| ثبات بلند مدت | 0.2 درصد | F.S/سال | |||
| مواد دیافراگم | 316L | ||||
| مقاومت عایق | ≥200MΩ 100VDC | ||||
| ارتعاش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | ||||
| شوک | 100 گرم، 11 میلیمتر | ||||
| زمان پاسخ | ≤1ms | ||||
| مهر O-ring | حلقه نیترل یا حلقه فلورو | ||||
| ماده پر کننده | روغن سیلیکون | ||||
| وزن | حدود 20 گرم | ||||
| پارامترها در شرایط زیر آزمایش می شوند: 1.5mA @ 25°C | |||||
| طرح ساخت و ساز از سنسور فشار سیلیکون | |
| نوع ۱ | |
| نوع2 | |
| اتصال الکتریکی و جبراناز سنسور فشار سیلیکون |
|
|
| نمونه های انتخاب |
| نکات سفارش |
2در طول مونتاژ خانه، اطمینان حاصل کنید که عمودی است و فشار را به طور مساوی اعمال کنید تا از گیر کردن یا آسیب رساندن به صفحه جبران جلوگیری شود.
3در صورت عدم سازگاری میانگین اندازه گیری با دیافراگم هسته ای و مواد محفظه (316L) ، باید در هنگام سفارش دستورالعمل های ویژه ای ارائه شود.
4از فشار دادن دست ها یا اجسام تیز به دیافراگم سنسور برای جلوگیری از آسیب به هسته به دلیل تغییر شکل دیافراگم یا سوراخ کردن اجتناب کنید.
5. دروازه فشار هسته فشار سنج را به اتمسفر باز نگه دارید و از ورود آب، بخار آب یا رسانه های خوردنی به اتاق فشار منفی هسته جلوگیری کنید.
6. اگر هر گونه تغییر در خطوط پین وجود دارد، برچسب بر روی هسته واقعی را برای مرجع دنبال کنید.
