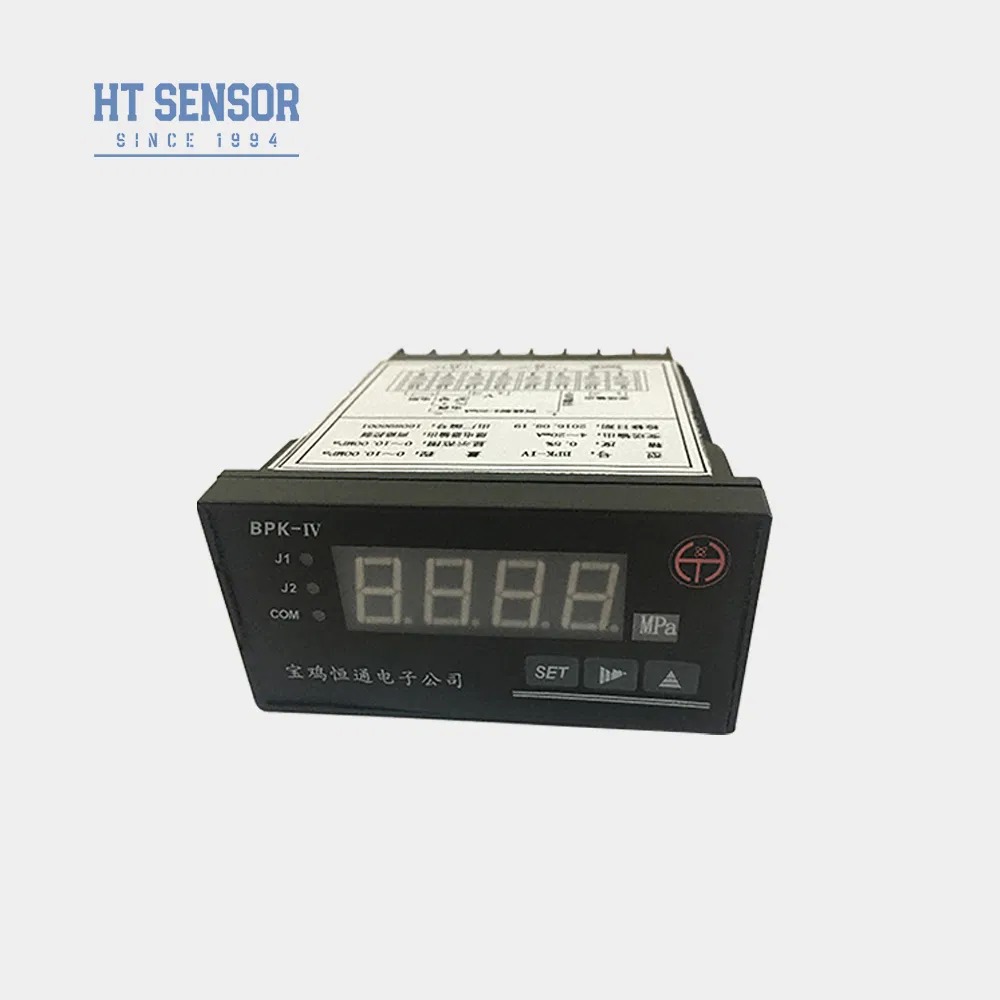

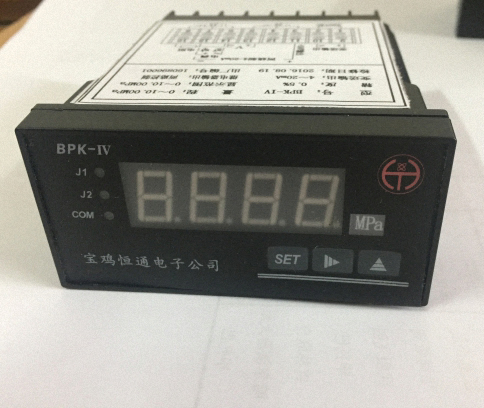

بررسی اجمالی محصول

کنترلرهای سری BPK-III دارای عملکردهای نمایش، کنترل و انتقال هستند و به طور گسترده در زمینه های مختلف کنترل خودکار استفاده شده اند.

ویژگی های کلیدی

گزینه های ورودی چندگانه RTD، ترموکوپل یا سیگنال استاندارد موجود است
کالیبراسیون محدوده نمایش برای سیگنال های غیر خطی و قابلیت تنظیم برای سیگنال های خطی
خروجی انتقال ایزوله با وضوح 12 بیتی و محدوده قابل تنظیم
دو خروجی رله قابل تنظیم برای انواع عملکرد هشدار بالا/پایین، بالا/بالا-بالا یا پایین/پایین-پایین

مشخصات فنی

ولتاژ تغذیه:220VAC / 24VDC (±10%)

دمای محیط:0~50 درجه سانتیگراد

رطوبت نسبی:≤85% محیط گاز غیر خورنده

پارامترهای سیگنال ورودی

کد سیگنال ورودی	سیگنال ورودی	محدوده نمایش	وضوح	دقت	امپدانس ورودی
00	T TC	0~400 درجه سانتیگراد	1 درجه سانتیگراد	0.2%	100K
01	R TC	0~1600 درجه سانتیگراد	1 درجه سانتیگراد	0.2%	100K
02	J TC	0~1200 درجه سانتیگراد	1 درجه سانتیگراد	0.2%	100K
03	WRe3-WRe25 TC	0~2300 درجه سانتیگراد	1 درجه سانتیگراد	0.2%	100K
04	B TC	350~1800 درجه سانتیگراد	1 درجه سانتیگراد	0.2%	100K
05	S TC	0~1600 درجه سانتیگراد	1 درجه سانتیگراد	0.2%	100K
06	K TC	0~1300 درجه سانتیگراد	1 درجه سانتیگراد	0.2%	100K
07	E TC	0~900 درجه سانتیگراد	1 درجه سانتیگراد	0.2%	100K
08	Pt100 RTD	-200.~600.0 درجه سانتیگراد	0.1 درجه سانتیگراد	0.2%	0.2mA
09	Cu50 RTD	-50.0~150.0 درجه سانتیگراد	0.1 درجه سانتیگراد	0.2%	0.2mA
10	فشار از راه دور 0~375Ω	قابل تنظیم از -1999 تا 9999	نمونه 16 بیتی A/D	0.2%	0.2mA
11	تقسیم کننده جریان 0~75mV			0.1%	100K
12	0~30mV			0.1%	100K
13	سیگنال استاندارد 0~5V			0.1%	100K
14	سیگنال استاندارد 1~5V			0.1%	100K
15	سیگنال استاندارد 0~10V			0.1%	100K
16	سیگنال استاندارد 0~10 میلی آمپر			0.1%	20Ω
17	سیگنال استاندارد 0~20 میلی آمپر			0.1%	20Ω
18	سیگنال استاندارد 4~20 میلی آمپر			0.1%	20Ω

پارامترهای خروجی جریان آنالوگ

سیگنال خروجی انتقال	خروجی جریان	محدوده انتقال	ولتاژ ایزوله	حداکثر وضوح	دقت	ظرفیت بار	ولتاژ مدار باز
00	4~20 میلی آمپر	انتقال داده ها در محدوده به سیگنال جریان استاندارد	1500V	12 بیت	0.3%	≤500Ω	15V
01	0~20mA

این محصول با سیگنال های جریان خروجی 4~20 میلی آمپر یا 0~20 میلی آمپر تولید می شود. برای الزامات خروجی ولتاژ، کاربران می توانند سفارشی سازی را از سازنده درخواست کنند یا با مقاومت های 250 یا 500 اهم برای خروجی ولتاژ 1~5 ولت، 0~5 ولت یا 0~10 ولت متصل شوند (توجه: دقت مقاومت مستقیماً بر دقت ولتاژ خروجی انتقال تأثیر می گذارد).

ظرفیت تماس خروجی رله

ولتاژ	حداکثر جریان (بار مقاومتی)	حداکثر جریان (بار القایی)	عمر رله
250V/120V	3A AC / 2A DC	0.3A AC / 0.2A DC	>100,000 عملیات
120V/48V	4A AC / 3A DC	0.4A AC / 0.3A DC
<48V	5A AC / 4A DC	0.5A AC / 0.4A DC

ویژگی های اضافی

قابلیت منبع تغذیه خارجی DC24V/30mA برای فرستنده ها
عملکرد جبران دمای خودکار برای سنسورهای ترموکوپل
عملکرد حفاظت از قطع اتصال

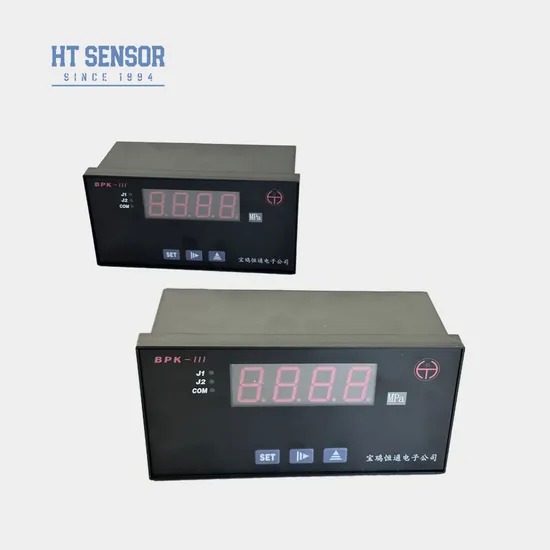

ابعاد مدل

مدل	ابعاد کلی	ابعاد خروجی پنل (mm)	یادداشت

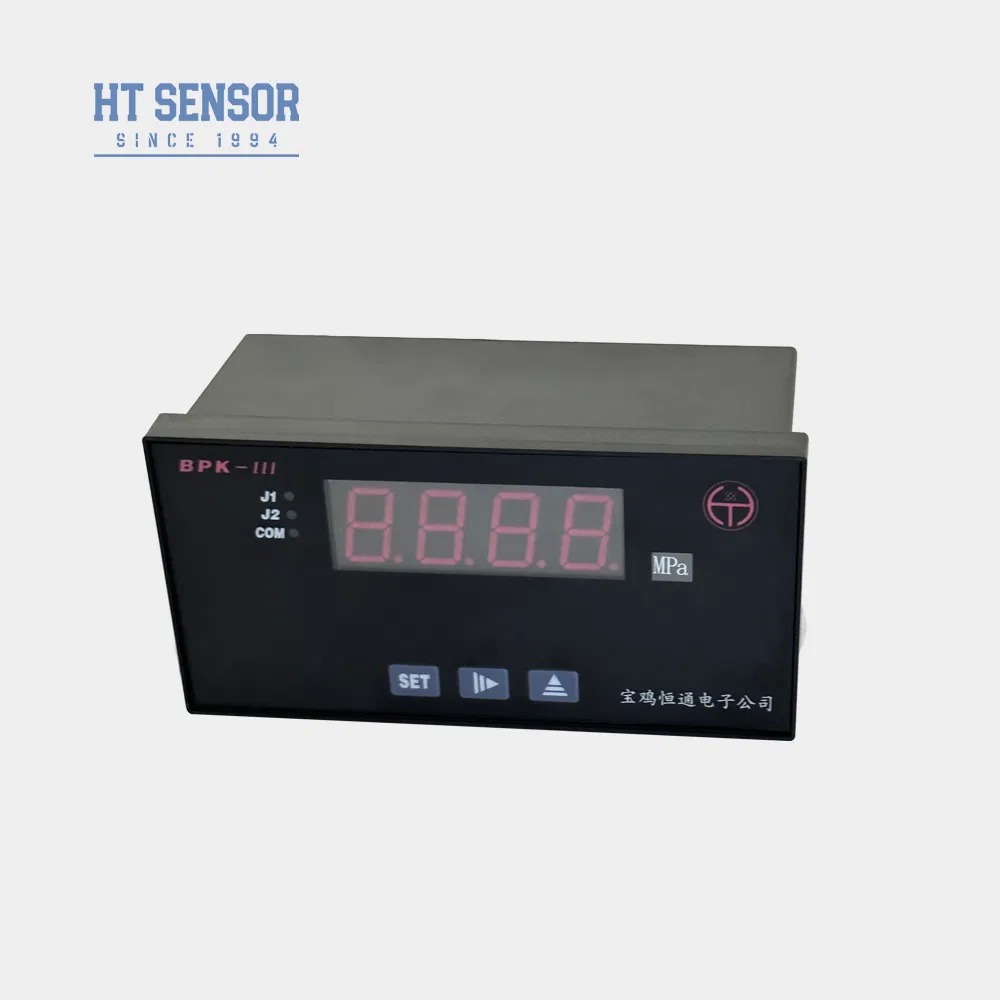

BPK-IIIS1	160×80×80 (افقی)	152+0.8×76+0.7
BPK-IIIS2	96×48×112 (افقی)	92+0.7×44+0.5

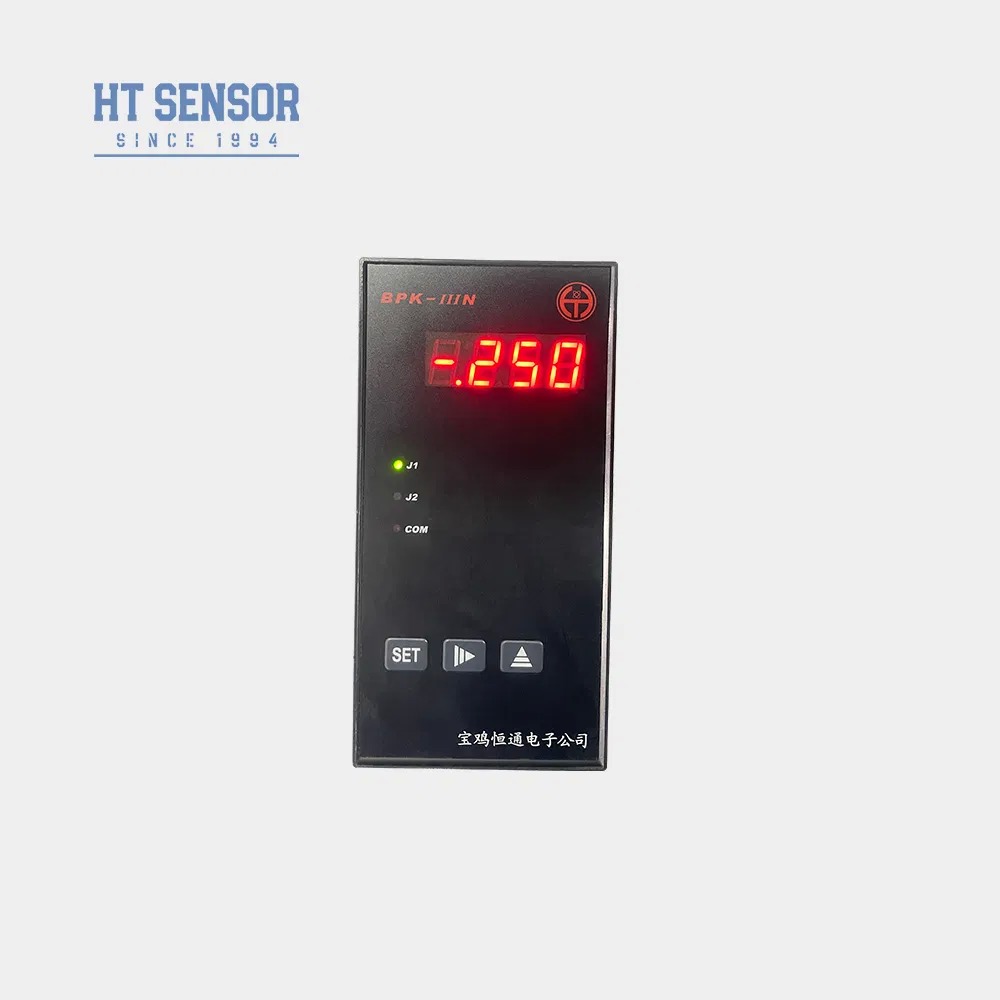

BPK-IIIN1	80×160×80 (عمودی)	76+0.7×152+0.8
BPK-IIIN2	48×96×112 (عمودی)	44+0.5×92+0.7
BPK-IIIF1	96×96×112 (مربع)	92+0.7×92+0.7
BPK-IIIF2	48×48×108 (مربع)	44+0.5×44+0.5	با لامپ هشدار J2 بدون رله J2
BPK-IIIF3	72×72×112	67+0.7×67+0.7

سوالات متداول

ویژگی های فرستنده های سنسور فشار شما چیست؟

دقت بالا، دوام و عملکرد عالی. سفارشی سازی در دسترس است.

آیا می توانم مشخصات ویژه را سفارشی کنم؟

بله، مهندسان ما می توانند محصولات را متناسب با نیازهای خاص تنظیم کنند. ما خدمات OEM و ODM را ارائه می دهیم.

ظرفیت تولید شما چقدر است؟

تاسیسات تولیدی ما می توانند تا 30000 فرستنده سنسور فشار در ماه تولید کنند، بنابراین ما کاملاً قادر به پاسخگویی به نیازهای سفارشات در مقیاس بزرگ هستیم. با این حال، توصیه می شود قبل از آن با تیم فروش ما تماس بگیرید تا از تولید و برنامه ریزی تحویل روان اطمینان حاصل کنید.

مدت زمان تحویل معمول چقدر است؟

5 تا 8 روز کاری برای مدل های استاندارد. محصولات سفارشی ممکن است متفاوت باشند.

قیمت محصولات چگونه است؟ تخفیف دارد؟

قیمت رقابتی با تخفیف برای سفارشات عمده یا شرکای بلندمدت.

گارانتی محصولات شما چیست؟ و خدمات پس از فروش؟

مدت گارانتی ما 24 ماه پس از حمل و نقل است و تیم پس از فروش ما ظرف 24 ساعت به سوالات شما پاسخ خواهد داد. دستورالعمل از راه دور از طریق شبکه رایانه شخصی همیشه در دسترس است.

مدل شماره:	BPK-III	محدوده اندازه گیری:	اندازه گیری فشار متوسط
دقت:	1	نوع نمایشگر:	دیجیتال
منبع تغذیه:	AC85-260V	نمایشگر:	-1999-9999
Switch Points:	2 امتیاز	منبع تغذیه شخصی:	24 ولت سی سی
ولتاژ تغذیه:	220VAC /24VDC(±10%)	دمای محیط:	0 ~ 50 درجه سانتیگراد
رطوبت نسبی:	≤85% گاز غیر خورنده	امپدانس ورودی:	100 هزار
خروجی قیاسی:	4~20 میلی آمپر یا 0~20 میلی آمپر	ظرفیت تماس رله:	250V/120V AC، 120V/48V AC، <48V AC
زندگی رله:	>100000 بار
