ساختار دیافراگم فلش سنسور فشار سیلیکون برای تمیز کردن آسان و سطح قابل اطمینان بالا سلول سنسور
Product Details
| مدل شماره: | HT24 | موضوع: | G1/2 M20*1.5 1/2NPT |
|---|---|---|---|
| محیط اندازه گیری: | گاز و مایع | محدوده: | 0-10kpa~20mpa |
| قدرت: | 1.5 میلی متر | علامت تجاری: | "هنگتونگ" |
| مبدا: | باوي، چين | تایپ کنید: | سنسور فشار فلاش پیزورزیستیو |
| برای: | فرستنده فشار فلش | نوع سیگنال خروجی: | نوع آنالوگ |
| مواد: | فولاد ضد زنگ 316L | سفارشی سازی: | OEM |
| برجسته کردن |
حسگر فشار سیلیکون با قابلیت اطمینان بالا,سنسور فشار سیلیکون,آسان تمیز کردن سیلیکون سنسور فشار,Flush Diaphragm Structure Silicon Pressure Sensor,Easy Cleaning Silicon Pressure Sensor |
||
Product Description
سنسور فشار سیلیکونی با ساختار دیافراگم همسطح برای تمیز کردن آسان و قابلیت اطمینان بالا

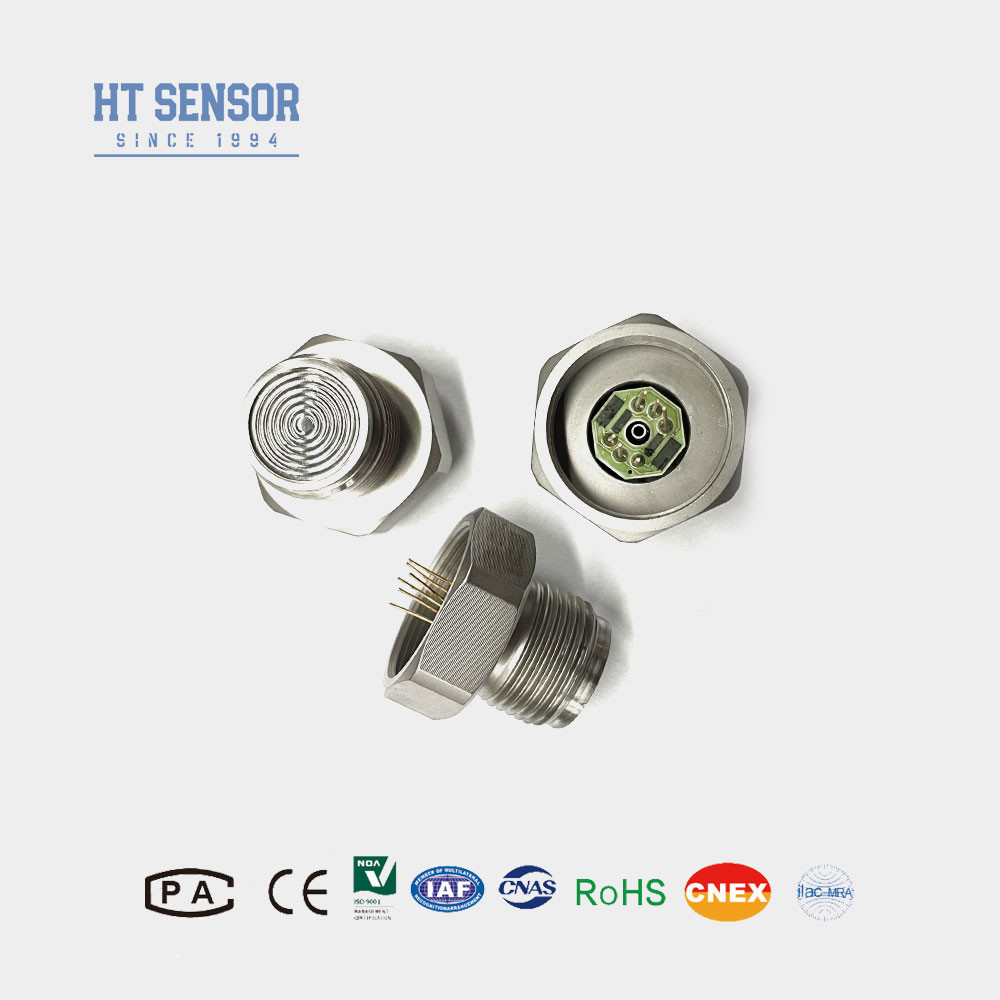

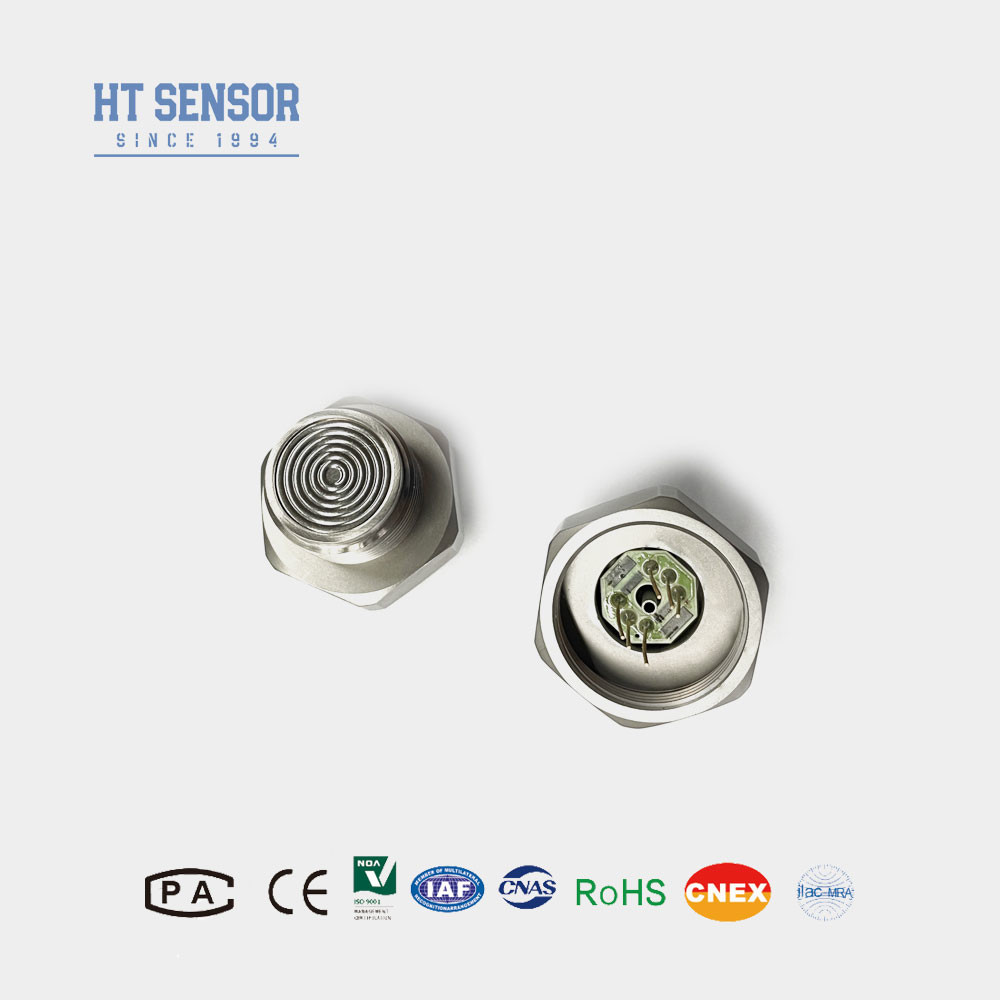

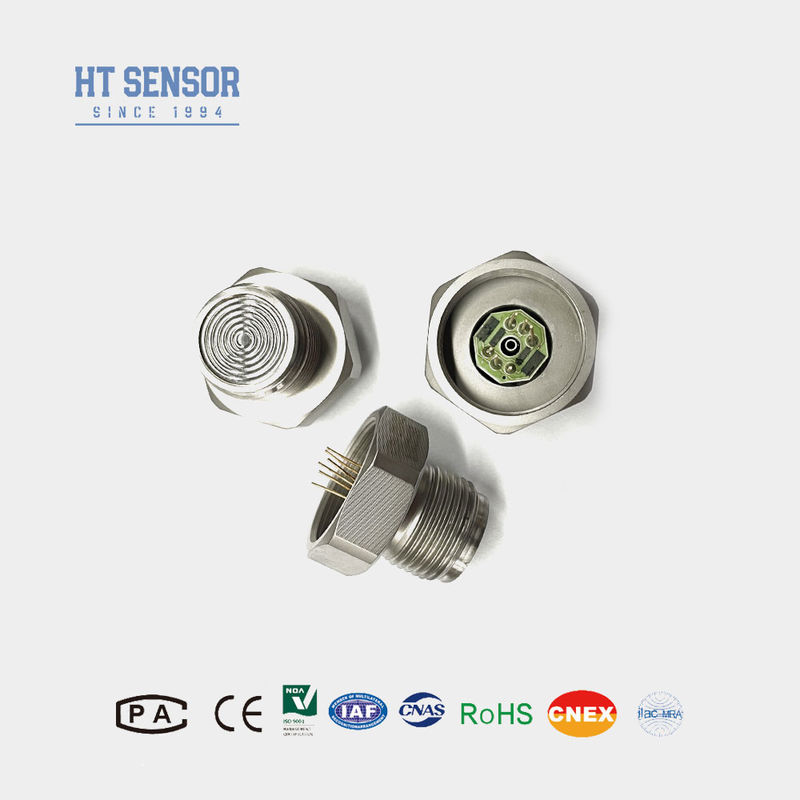

سنسور فشار پیزورزیستیو سیلیکونی HT24
معرفی سنسور فشار سیلیکونی با دیافراگم همسطح:
HT24 یک سنسور فشار با دیافراگم همسطح است که دارای یک تراشه سیلیکونی پخش شده بسیار پایدار است. تراشه حساس مستقیماً با محیط اندازهگیری شده تماس ندارد. فشار از طریق یک دیافراگم فولادی ضد زنگ و روغن سیلیکون آببندی به تراشه حساس منتقل میشود. این محصول یک ساختار دیافراگم تخت با رزوه است، G1/2 M20* 1.5 1/2NPT رایجترین رزوه است. تمیز کردن آسان، قابلیت اطمینان بالا. مناسب برای صنایع غذایی، بهداشتی و سایر صنایع.
ویژگیهای محصول:محدوده اندازهگیری
- استفاده از فناوری پیشرفته و محفظه فولادی ضد زنگ 316L، همراه با موادی مانند تیتانیوم و Hastelloy برای دیافراگم.
- استفاده از مدارهای فیلم ضخیم برای جبران دما و تصحیح نقطه صفر .قابلیت اطمینان، تکرارپذیری و پایداری برجسته.
- ساختار دیافراگم همسطح، که تمیز کردن آن را آسان میکند.

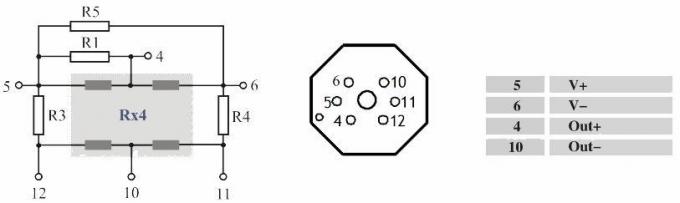

- عملکرد الکتریکی
- امپدانس ورودی : 2.5KΩ~6KΩ
- امپدانس خروجی: 2.5KΩ~6KΩ
- اتصال الکتریکی: پینهای Kovar با روکش طلا یا سیمهای با دمای بالا 100 میلیمتری.
- پارامترهای عملکرد
| سنسور فشار سیلیکونی با دیافراگم همسطح:محدوده اندازهگیری | |||||
| گیج (G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | مطلق (A) | |||
| 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | آببندی شده (S) | ||||
| 3500KPaS,7MPaS,10MPaS,20MPaS,35MPaS | معمولی | ||||
| حداکثر | واحد | غیرخطی | |||
| اتصال الکتریکی و جبران | ±0.3 | %F.S | دمای جبران شده | ||
| 0.05 | 0.1 | %F.S | دمای جبران شده | ||
| 0.05 | 0.1 | %F.S | دمای جبران شده | ||
| اتصال الکتریکی و جبران | 0±2 | mV | دریفت دمای آفست صفر | ||
| اتصال الکتریکی و جبران | 0~50 | 50±30 | mV | دریفت دمای آفست صفر | |
| 0~70 | 100±30 | mV | دریفت دمای آفست صفر | ||
| ≤20KPa | 0~50 | %F.S | %F.S | دمای جبران شده | |
| 0~70 | ±1 | %F.S | دمای جبران شده | ||
| ≤20KPa | 0~50 | %F.S | %F.S | دمای جبران شده | |
| 0~70 | ±1 | %F.S | دمای جبران شده | ||
| ≤20KPa | 0~50 | ºC | اضافه بار مجاز | ||
| 0~70 | ºC | اضافه بار مجاز | |||
| -20~80 | ºC | اضافه بار مجاز | |||
| -40~125 | ºC | اضافه بار مجاز | |||
| مقدار کوچکتر بین 3 برابر مقیاس کامل یا 120MPa را در نظر بگیرید | فشار ترکیدگی | ||||
| 5X مقیاس کامل | پایداری بلندمدت | ||||
| 0.2 % | F.S/سال | جنس دیافراگم | |||
| 316L | مقاومت عایق | ||||
| ≥200MΩ 100VDC | لرزش | ||||
| بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | ضربه | ||||
| 100g,11ms | زمان پاسخ | ||||
| ≤1ms | آببند O-ring | ||||
| لاستیک نیتریل یا لاستیک فلوئورو | محیط پرکننده | ||||
| روغن سیلیکون | وزن | ||||
| ~55g | پارامترها تحت شرایط زیر آزمایش میشوند: 1.5mA @25°C | ||||
| ابعاد | |
|
|
|
| نمونههای انتخاب |
|
| نکات سفارش |
| 1. در هنگام مونتاژ، باید به هماهنگی بین اندازه هسته و محفظه فرستنده توجه شود تا به سفتی مورد نیاز دست یابید. |
- 2. در فرآیند مونتاژ پوسته، برای اطمینان از تراز عمودی و فشار یکنواخت، از گیر کردن یا آسیب دیدن برد جبران خودداری کنید.
- 3. اگر محیط آزمایش شده با دیافراگم هسته و مواد محفظه (316L) سازگار نیست، باید دستورالعملهای ویژه هنگام ثبت سفارش ارائه شود.
- 4. از فشار دادن دیافراگم سنسور با دست یا اشیاء تیز خودداری کنید تا به دلیل تغییر شکل یا سوراخ شدن دیافراگم به هسته آسیب نرسد.
- 5. فشار دهانه هسته فشار سنج را به اتمسفر باز نگه دارید، از ورود آب، بخار یا محیط خورنده به محفظه هسته فشار سنج منفی جلوگیری کنید. 6. اگر پین تغییری وجود دارد، لطفاً طبق برچسب روی هادی واقعی برای مرجع مراجعه کنید.
- شرکت
| سؤالات متداول: |
1. س: ویژگیهای فرستندههای سنسور فشار شما چیست؟
ج: فرستندههای سنسور فشار ما با دقت بالا، دوام و عملکرد عالی مشخص میشوند، با گزینه سفارشیسازی.
2. س: آیا میتوانم مشخصات خاصی را سفارشی کنم؟
ج: بله، مهندسان ما میتوانند محصولات را برای پاسخگویی به نیازهای خاص از طریق خدمات OEM و ODM ما تنظیم کنند.
3. س: ظرفیت تولید شما چقدر است؟
ج: امکانات تولیدی ما توانایی تولید تا 30000 فرستنده سنسور فشار در ماه را دارند و اطمینان حاصل میکنند که میتوانیم سفارشات در مقیاس بزرگ را انجام دهیم. با این حال، توصیه میشود برای برنامهریزی تولید و تحویل روان، از قبل با تیم فروش ما تماس بگیرید.
4. س: دوره تحویل معمول چقدر است؟
ج: مدلهای استاندارد معمولاً دوره تحویلی 5 تا 8 روز کاری دارند، در حالی که محصولات سفارشی ممکن است متفاوت باشند.
5. س: قیمت محصولات چگونه است؟ آیا تخفیفی وجود دارد؟
ج: ما قیمتگذاری رقابتی را ارائه میدهیم و تخفیفهایی برای سفارشات عمده یا مشارکتهای بلندمدت در دسترس است.
6. س: گارانتی محصولات شما چیست؟ و خدمات پس از فروش؟
ج: محصولات ما دارای 24 ماه گارانتی از تاریخ حمل و نقل هستند و خدمات پس از فروش ما پاسخهای سریع را در عرض 24 ساعت همراه با پشتیبانی از راه دور از طریق شبکه رایانه شخصی تضمین میکند.
