حسگر HT حسگر فشار سیلیکونی HT-IQT-B برای اندازهگیری دمای بالا
Product Details
| مدل شماره: | HT-IQT-B | محدوده: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| نوع سیم کشی: | کاوار زره دار | محیط اندازه گیری: | هوا و آب و روغن مایع |
| موضوع: | 50.4 میلی متر | خروجی: | سیگنال mv |
| قدرت: | 1.5 میلی متر | تایپ کنید: | سنسور فشار سیلیکون منتشر شده |
| نوع سیگنال خروجی: | آنالوگ | مواد: | فولاد ضد زنگ 316L |
| برجسته کردن |
سنسور فشار سیلیکون منتشر شده,سنسور فشار سیلیکون با دمای بالا,حسگر فشار سیلیکون HT-IQT-B,High Temperature Silicon Pressure Sensor,HT-IQT-B Silicon Pressure Sensor |
||
Product Description

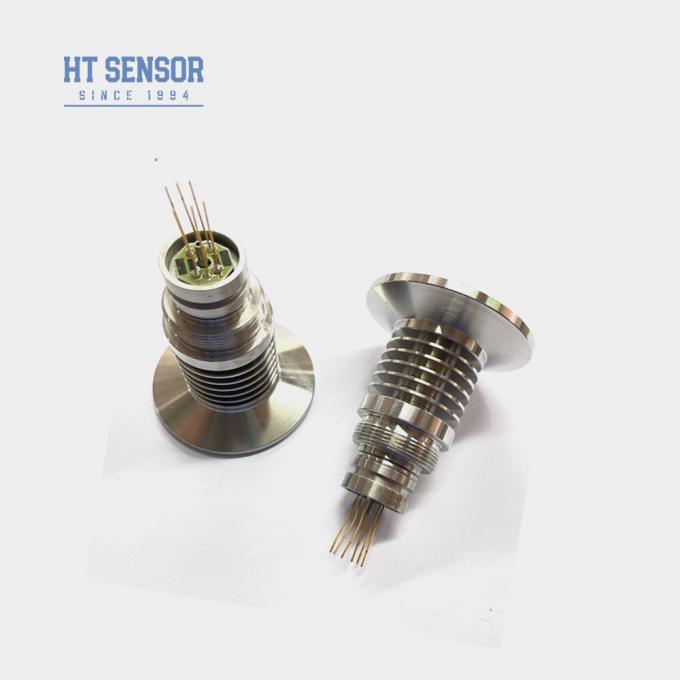

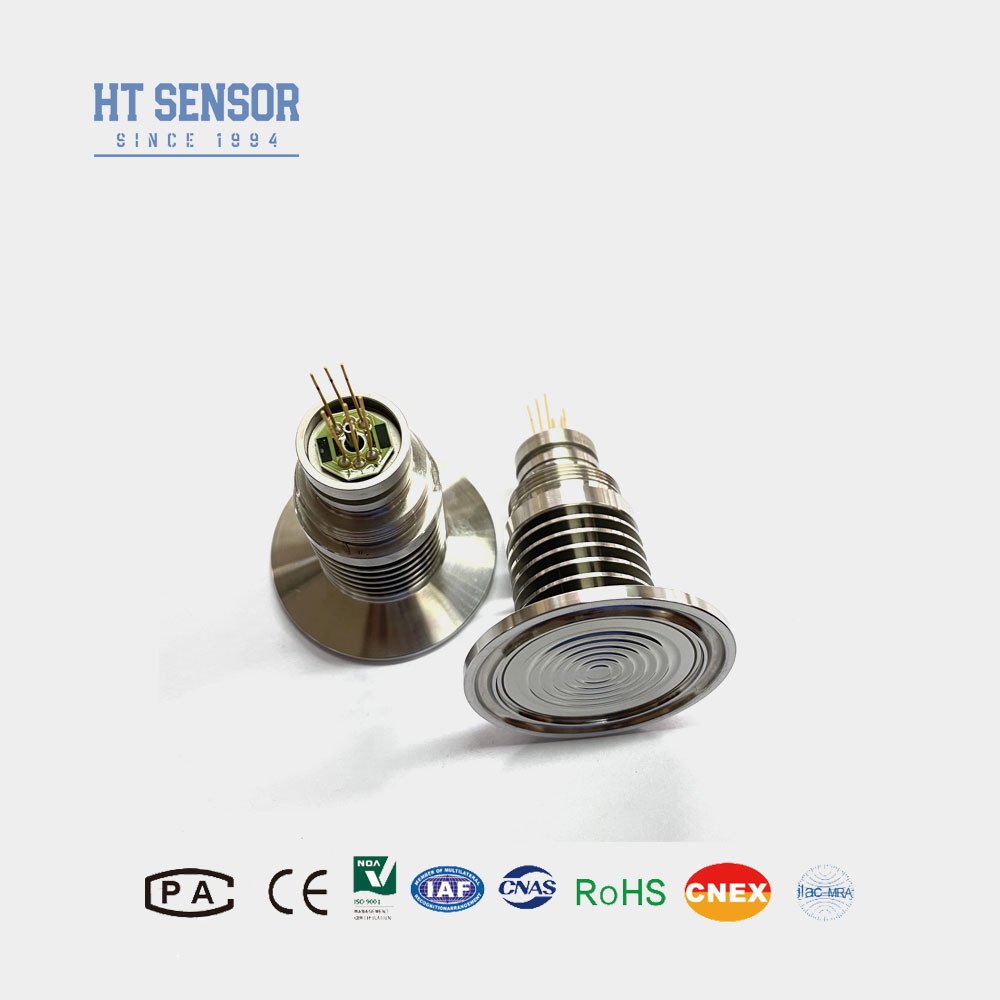

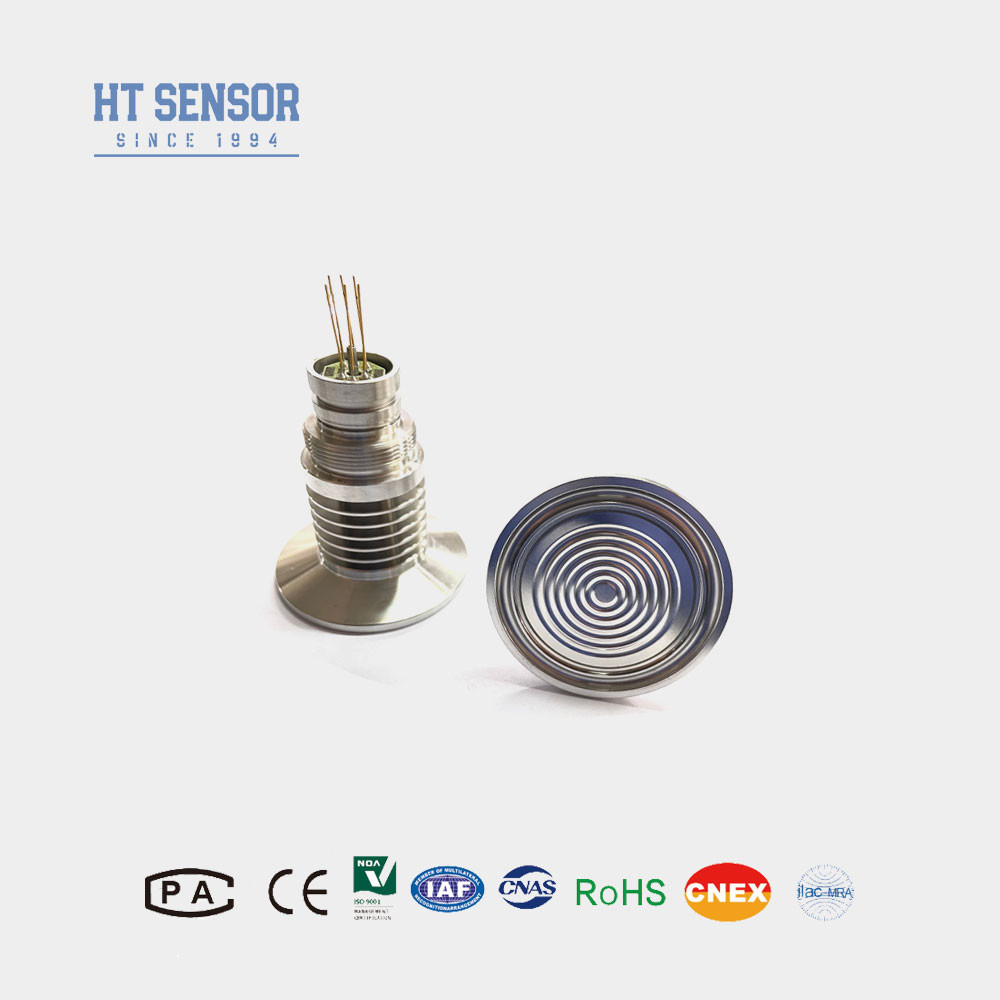

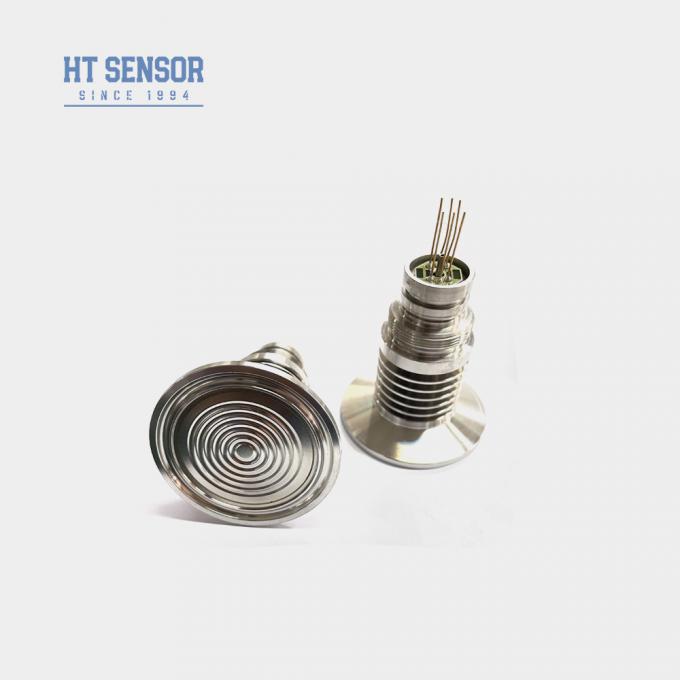

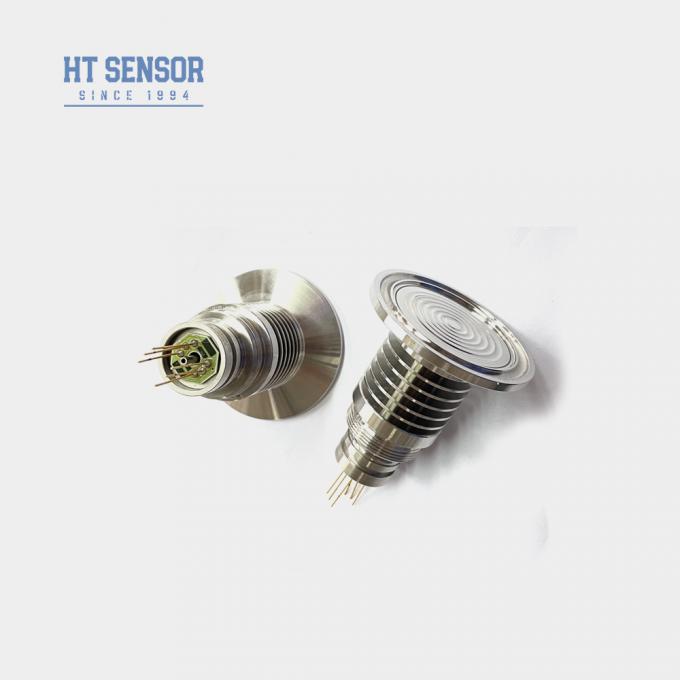

سنسور HT سنسور فشار سیلیکونی HT-IQT-B برای اندازهگیری دمای بالا
HT-IQT-B پیزورزیستیو سنسور فشار سیلیکونی
معرفی سنسور فشار سیلیکونی دیفیوژن:
سنسور فشار سیلیکونی HT - IQT - B نوعی دیافراگم تعبیه شده است. فشار از طریق یک دیافراگم فولادی ضد زنگ به تراشه حساس منتقل شده و با روغن سیلیکون آببندی میشود. تراشه سنسور فشار را به یک سیگنال الکتریکی میلیولت قابل تشخیص تبدیل میکند. بنابراین، ما میتوانیم به طور شهودی مقدار فشار محیط اندازهگیری شده را مشاهده کنیم. این محصول ساختار دیافراگم صفحهای را اتخاذ میکند، با سینک حرارتی با دمای بالا، اثر اندازهگیری محیط با دمای بالا خوب است. دیافراگم مسطح برهنه به راحتی تمیز میشود و اثر خوبی بر اندازهگیری محیطهای ویسکوز دارد. برای صنایع غذایی، بهداشتی و سایر صنایع اعمال میشود.
عملکرد الکتریکی سنسور فشار سیلیکونی دیفیوژن:
- منبع تغذیه: ≤2mA DC (0.4-1.5mA DC).
- امپدانس ورودی : 2.5KΩ~6KΩ.
- امپدانس خروجی: 2.5KΩ~6KΩ.
- اتصال الکتریکی: پینهای Kovar با روکش طلا یا سیمهای با دمای بالا 100 میلیمتری.
| پارامترهای عملکرد سنسور فشار سیلیکونی دیفیوژن: | |||||
| محدوده اندازهگیری | گیج (G) | 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| مطلق (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| آببندی شده (S) | 3500KPaS | ||||
| Typ | حداکثر | واحد | |||
| غیرخطی بودن | ±0.15 | ±0.3 | %F.S | ||
| تکرارپذیری | 0.05 | 0.1 | %F.S | ||
| هیسترزیس | 0.05 | 0.1 | %F.S | ||
| خروجی آفست صفر | 0±1 | 0±2 | mV | ||
| خروجی مقیاس کامل | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| دریفت دمای آفست صفر | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| دریفت دمای مقیاس کامل | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| دمای جبران شده | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| دمای عملیاتی | -20~80 | ºC | |||
| دمای ذخیرهسازی | -40~125 | ºC | |||
| فشار ترکیدگی | 5X مقیاس کامل | ||||
| پایداری بلندمدت | 0.2 % | F.S/سال | |||
| جنس دیافراگم | 316L | ||||
| مقاومت عایق | ≥200MΩ 100VDC | ||||
| ضربه | 100g,11ms | ||||
| زمان پاسخ | ≤1ms | ||||
| آببند O-ring | لاستیک نیتریل یا لاستیک فلوئورو | ||||
| محیط پرکننده | روغن سیلیکون | ||||
| وزن | ~220g | ||||
| پارامترها تحت شرایط زیر آزمایش میشوند: 1.5mA @25°C | |||||
| ساخت و ساز کلی | |

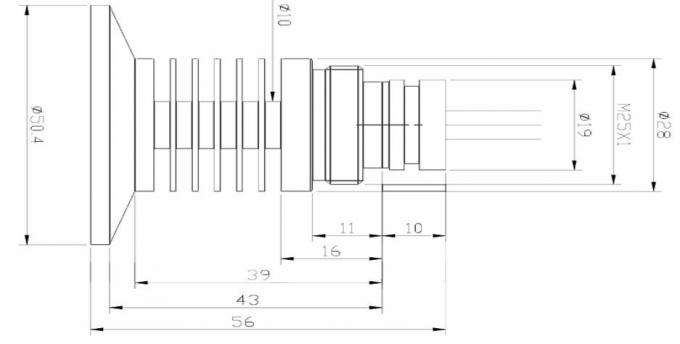

| ابعاد |
|

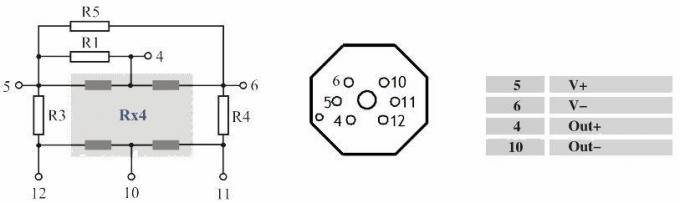

| اتصال الکتریکی و جبرانسازی |
|

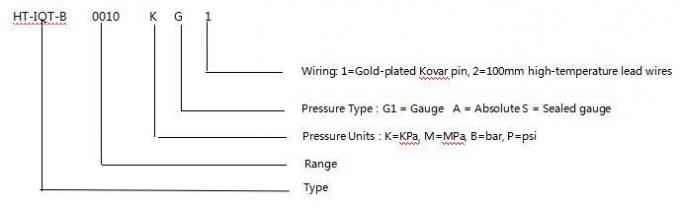

| نمونههای انتخاب |
| نکات سفارش |
2. در هنگام مونتاژ محفظه، اطمینان حاصل کنید که به صورت عمودی تراز شده و فشار یکنواختی اعمال کنید تا از گیر کردن یا آسیب رساندن به صفحه جبرانسازی جلوگیری شود.
3. اگر محیط اندازهگیری شده با دیافراگم هسته و جنس محفظه (316L) سازگار نیست، باید دستورالعملهای خاصی در هنگام ثبت سفارش ارائه شود.
4. از فشار دادن دیافراگم سنسور با دست یا اشیاء تیز خودداری کنید تا از آسیب دیدن هسته به دلیل تغییر شکل یا سوراخ شدن دیافراگم جلوگیری شود.
5. پورت فشار هسته فشار سنج را به اتمسفر باز نگه دارید و از ورود آب، بخار آب یا محیطهای خورنده به محفظه فشار منفی هسته جلوگیری کنید.
6. اگر تغییری در سیمهای پین وجود دارد، برای مرجع به برچسب روی هسته واقعی مراجعه کنید.
