خانه > محصولات> سنسور فشار سیلیکون> HT30 سنسور فشار سیلیکون قابل تنظیم برای نیازهای مختلف مشتری

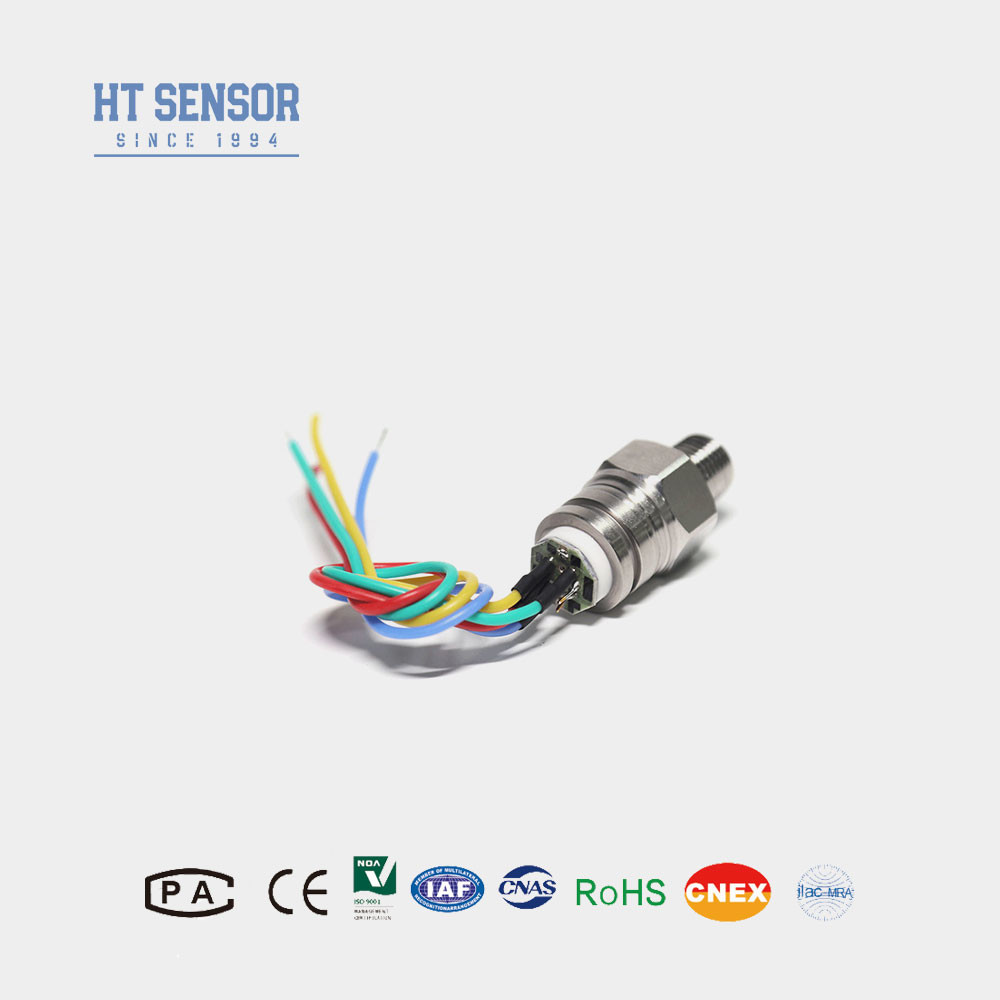

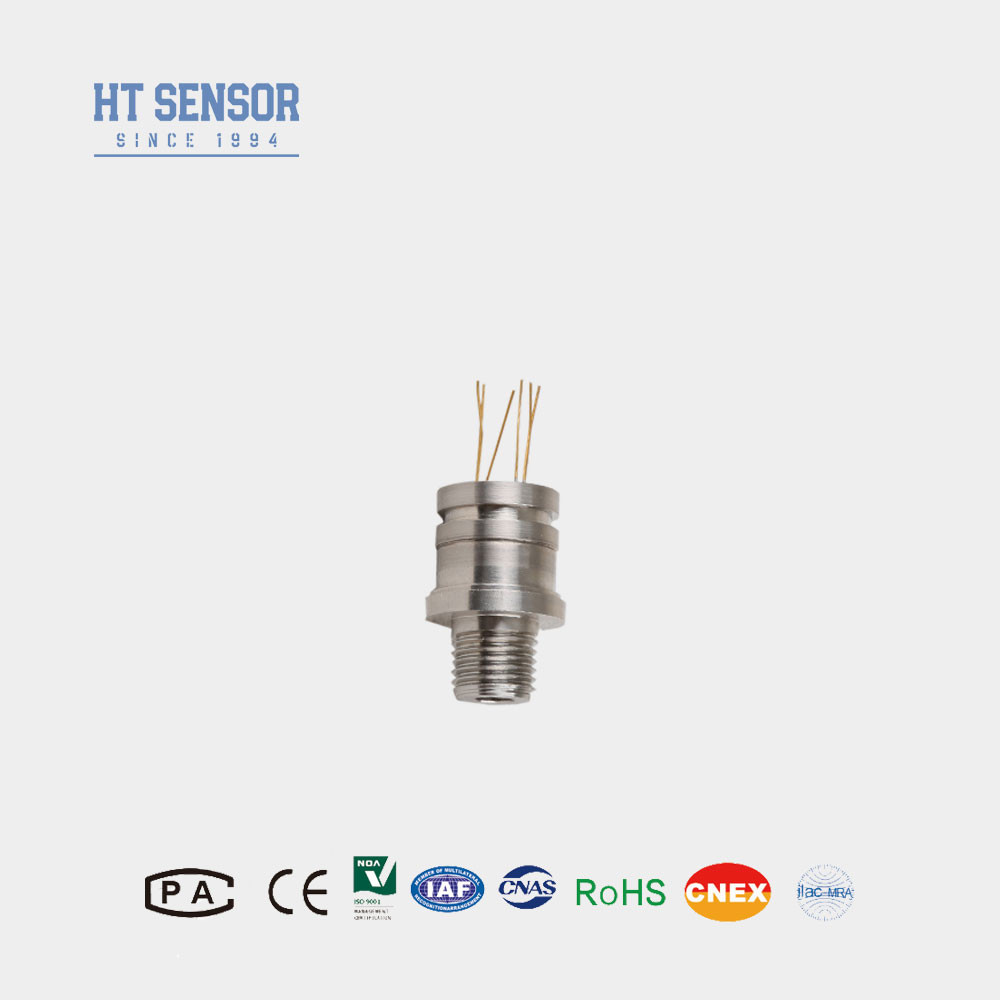

HT30 سنسور فشار سیلیکون قابل تنظیم برای نیازهای مختلف مشتری

HT30 Silicon Pressure Sensor Customizable For Different Customer Requirements
HT30 Silicon Pressure Sensor Customizable For Different Customer Requirements
HT30 Silicon Pressure Sensor Customizable For Different Customer Requirements HT30 Silicon Pressure Sensor Customizable For Different Customer Requirements
اطلاعات پایه
محل منبع: باوي، چين
نام تجاری: HT SENSOR
گواهی: ISO9001
شماره مدل: HT30
مقدار حداقل تعداد سفارش: 1
قیمت: negotiable
جزئیات بسته بندی: بسته صادرات استاندارد
زمان تحویل: 5 تا 8 روز کاری
شرایط پرداخت: وسترن یونیون، L/C، T/T
قابلیت ارائه: 5000PCS/ماه
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
شماره مدل: HT30 نوع موضوع: تولید کننده
نوع سیم کشی: چهار سیم محیط اندازه گیری: گاز و مایع
محدوده: 0-10kpa~20mpa قدرت: 1.5 میلی آمپر
نخ: G1/4 و غیره کد HS: 9026209090
قابلیت ارائه: 50000PCS/سال نوع: سنسور فشار پیزورزیستیو
برای: ترانسمیتر فشار سیلیکونی منتشر شده نوع سیگنال خروجی: نوع آنالوگ
مواد: فولاد ضد زنگ سفارشی سازی: در دسترس. درخواست سفارشی
برجسته کردن:

حسگر فشار سیلیکون HT30,حسگر فشار سیلیکون قابل تنظیم,نیازهای مختلف مشتری سنسور فشار سیلیکون

,

Customizable Silicon Pressure Sensor

,

Different Customer Requirements Silicon Pressure Sensor

توضیحات محصول

HT30 سنسور فشار سیلیکون قابل تنظیم برای نیازهای مختلف مشتری

HT30 سنسور فشار سیلیکون پیزورسیستیو

معرفی سنسور فشار سیلیکون:


حسگر فشار پیزورسیستیو سیلیکون HT30 یک سیلیکون بسیار پایدار استاز اثر پیزورسیستوی سیلیکون پخش شده برای اندازه گیریفشار مایعات و گازها. هسته با یک استاندارد جوش داده شده استرشته، و آن را از مهر و موم حلقه O استفاده نمی کند، که آن را مناسب برای طیف گسترده ای ازبرنامه ها



HT30 سنسور فشار سیلیکون قابل تنظیم برای نیازهای مختلف مشتری 0HT30 سنسور فشار سیلیکون قابل تنظیم برای نیازهای مختلف مشتری 1


عملکرد الکتریکیاز سنسور فشار سیلیکون:
  1. منبع برق: ≤2mA DC (معمولا 1.5mA DC)
  2. مقاومت ورودی:2.5KΩ~6KΩ
  3. مقاومت خروجی:2.5KΩ~6KΩ
  4. اتصال الکتریکی:دستک های کووار طلا شده یا سیم های 100 میلی متری با دمای بالا.
پارامترهای عملکرداز سنسور فشار سیلیکون:
محدوده اندازه گیری گج ((G) 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000KPa
مطلق ((A) 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA
مهر و موم شده 3500KPaS، 7MPaS، 10MPaS، 20MPaS
  نوع مکس واحد
عدم خطی بودن   ±0.15 ±0.3 %F.S
تکرار  0.05 0.1 %F.S
هیسترز    0.05 0.1 %F.S
خروجی صفر Offset   0±1 0±2 mV
تولید کامل   ≤20KPa 50±10 50±30 mV
≥35kPa 100±10 100±30 mV
صفر Temp Offset. Drift ≤20KPa ±1 ±2 %F.S
≥35kPa ±0.5 ±1 %F.S
دمای کامل مقیاس ≤20KPa ±1 ±2 %F.S
≥35kPa ±0.5 ±1 %F.S
معاوضات موقت ≤20KPa 0 تا 50 oC
≥35kPa 0 ~ 70 oC
دمای کار -20 تا 80 oC
دمای ذخیره سازی -40 تا 125 oC
بار بیش از حد مجاز مقدار کوچکتر بین 3 برابر مقیاس کامل یا 120MPa را انتخاب کنید
فشار انفجار 5 برابر مقیاس کامل
ثبات بلند مدت 0.2 درصد  F.S/سال
مواد دیافراگم 316L
مقاومت عایق ≥200MΩ 100VDC
ارتعاش بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz
شوک 100 گرم، 11 میلیمتر
زمان پاسخ ≤1ms
مهر O-ring لاستیک نایتریل یا لاستیک فلورو
ماده پر کننده روغن سیلیکون
وزن ~ 63 گرم
پارامترها تحت شرایط زیر آزمایش می شوند: 1.5mA @ 25°C

طرح ساخت و سازاز سنسور فشار سیلیکون

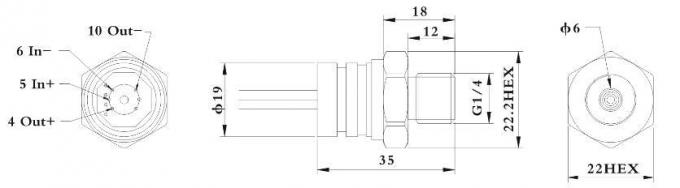

ابعاد

HT30 سنسور فشار سیلیکون قابل تنظیم برای نیازهای مختلف مشتری 2

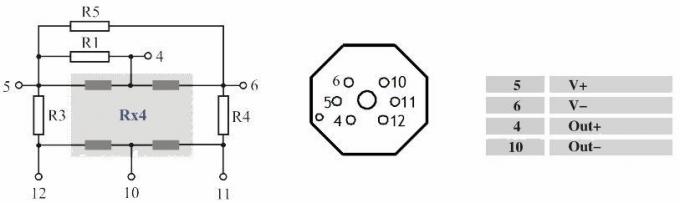

اتصال الکتریکی و جبران
HT30 سنسور فشار سیلیکون قابل تنظیم برای نیازهای مختلف مشتری 3

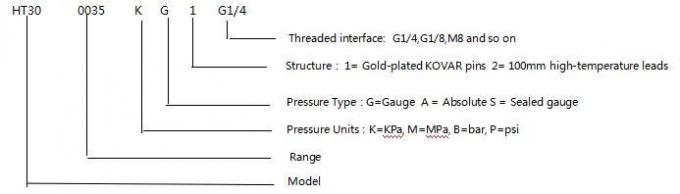

نمونه های انتخاب
HT30 سنسور فشار سیلیکون قابل تنظیم برای نیازهای مختلف مشتری 4



ویژگی های محصولاز سنسور فشار سیلیکون:

  1. استفاده از تکنولوژی پیشرفته و خانه فولاد ضد زنگ 316L، همراه بامواد مانند تیتانیوم و استیلوی برای دیافراگم
  2. استفاده از مدارهای فیلم ضخیم برای جبران دما و نقطه صفراصلاح.
  3. رابط های چند رشته ای برای انتخاب در دسترس است
  4. در یک قطعه جوش داده شده، اندازه فشرده و قابلیت اطمینان بالا
نکات سفارش

1. در مجمع، توجه به هماهنگی اندازه هسته و خانه فرستنده به دست آوردن مهر و موم مورد نیاز
2. در طول فرآیند مونتاژ خانه، اطمینان حاصل کنید که آن را عمودی تراز شده است و فشار حتی برای جلوگیری از گیر کردن و یا آسیب به صفحه جبران.
3اگر ماده مورد آزمایش با دیافراگم هسته ای و مواد محفظه (316L) ناسازگار باشد، باید در هنگام سفارش دستورالعمل های ویژه ای ارائه شود.
4از فشار دادن به دیافراگم سنسور با دست یا اشیاء تیز برای جلوگیری از تغییر شکل یا سوراخ شدن دیافراگم و آسیب به هسته اجتناب کنید.
5. دروازه فشار هسته سنج را برای اتمسفر باز نگه دارید تا از ورود آب، بخار آب یا مواد خوردنی به اتاق فشار منفی هسته سنج جلوگیری شود.
6. اگر هر پین تغییر می کند، به برچسب بر روی سیم هسته واقعی مراجعه کنید.
