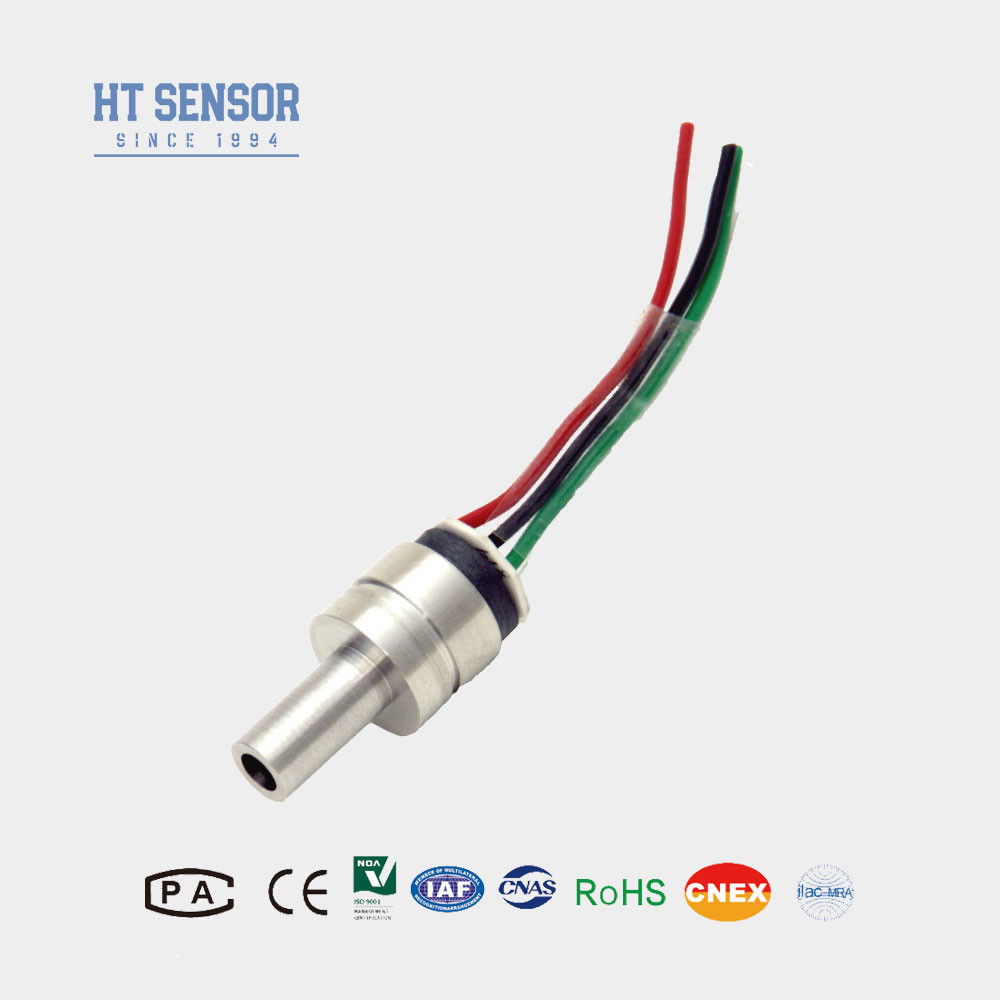

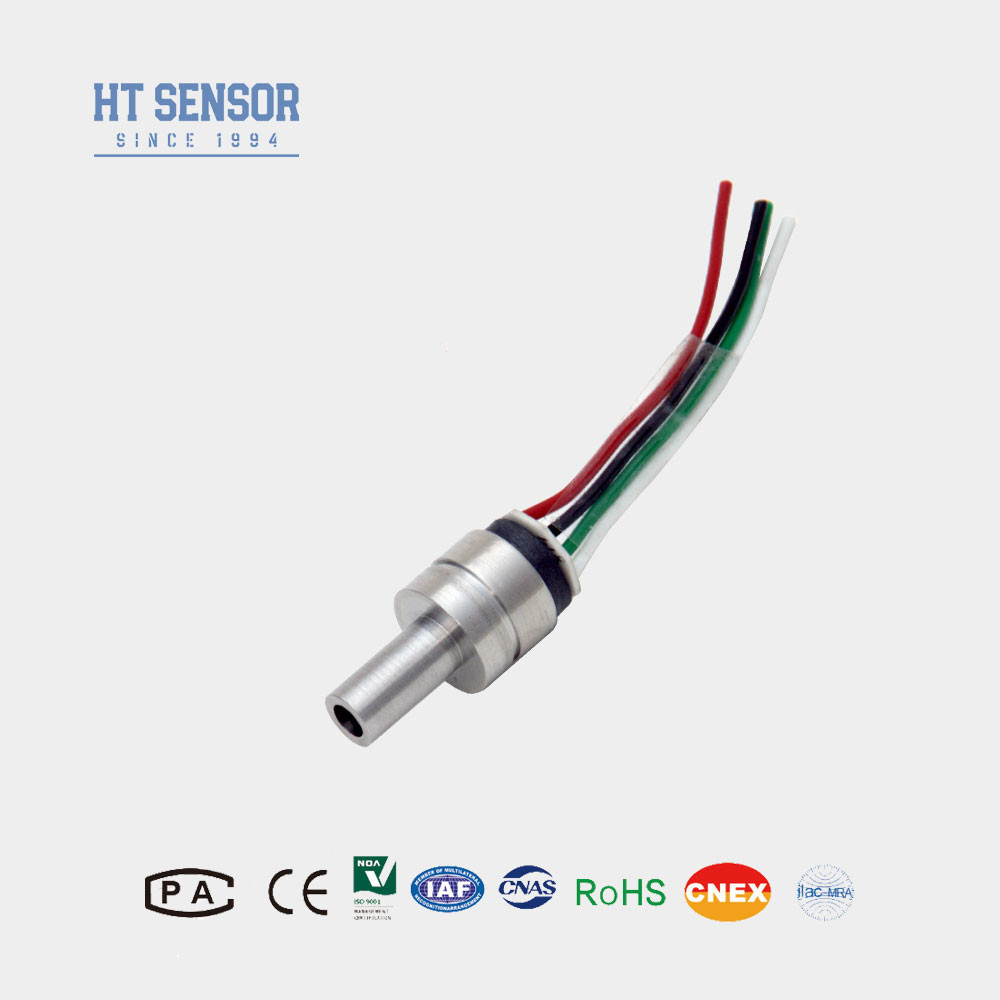

HT13 سنسور فشار سیلیکون برای اندازه گیری فشار گاز و مایعات غیر خوردنی
جزئیات محصول
| مدل شماره: | HT13 | نوع سیم کشی: | چهار سیم |
|---|---|---|---|
| اندازه گیری محیط: | هوا و مایع | دیا: | 13 میلی متر |
| تایپ کنید: | سنسور فشار سیلیکونی HT13 | نوع سیگنال خروجی: | نوع آنالوگ سیگنال mv |
| مواد: | فولاد ضد زنگ 316L | سفارشی سازی: | موجود است |
| برجسته کردن |
سنسور فشار سیلیکون مایع,حسگر فشار سیلیکون HT13,سنسور فشار سیلیکون گاز غیر خوردنی |
||
توضیحات محصول
HT13 سنسور فشار سیلیکون برای اندازه گیری فشار گاز و مایعات غیر خوردنی
HT13 سنسور فشار سیلیکون پیزورسیستیو
معرفی سنسور فشار سیلیکون:
حسگر فشار سیلیکون HT13 آخرین طراحی حسگر فشار سیلیکون پراکنده پر از روغن است، با تاثیر فشار بالا 100،000 بار بد نیست و ضد تداخل / فرسایش / یخ زدن / ضربه،دقت و ثبات بالا. تمام فولاد ضد زنگ با فیلم فشار تحرکی. پاسخ فشار سریعتر و حساس تر است. حسگر فشار قطر کوچک طراحی شدهمهمترين چيز حسگر است. از فولاد ضد زنگ 316 استفاده کنيد ، CNC با دقت بالا ، مهر وارداتي
ویژگی های محصولاز سنسور فشار سیلیکون:
- از تکنولوژی پیشرفته استفاده می کند و در یک فولاد ضد زنگ 316L گنجانده شده استمسکن
- محدوده اندازه گیری گسترده 0 ~ 350KPa ~ 60MpaS
- قابلیت اطمینان بالا و ثبات عالی
- رابط های مختلف رشته ای در دسترس برای انتخاب
- مناسب برای اندازه گیری فشار گاز و مایع غیر خوردنی با 316Lسازگاری فولاد ضد زنگ
- طراحی جمع و جور، ایده آل برای کاربردهای با فضای محدود
- استفاده می شود در سیستم های کنترل فرآیند برای نظارت و کنترل فشار
- معمولاً در سیستم های خنک کننده و کمپرسورهای هوا برای اندازه گیری فشار استفاده می شود
- منبع برق: ≤2mA DC (معمولا 1.5mA DC)
- مقاومت ورودی: 3KΩ ~ 6KΩ
- مقاومت خروجی:2.5KΩ~6KΩ

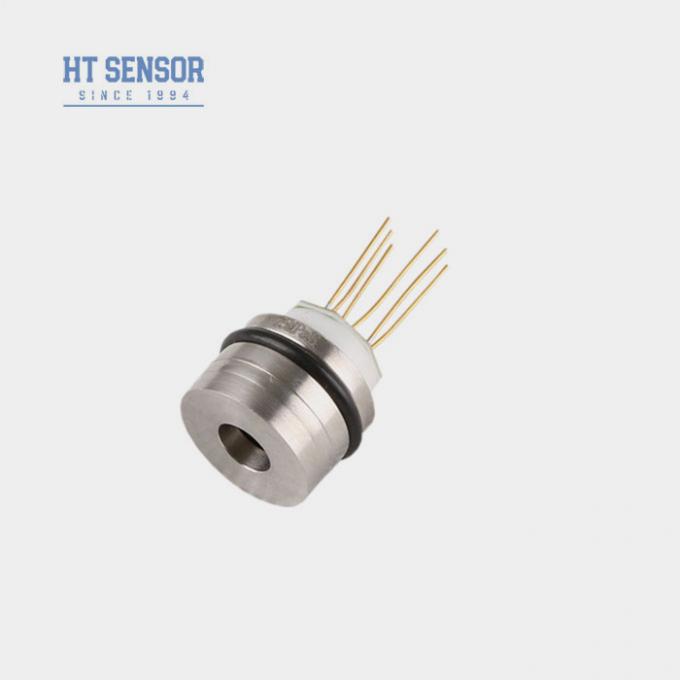

- اتصال الکتریکی:دستک های طلا شده Kovar یا سیم های 100mm با دمای بالا
| پارامترهای عملکرداز سنسور فشار سیلیکون: | ||||
| محدوده اندازه گیری | گج ((G) | 350KPa، 1000KPa، 2000Kpa | ||
| مطلق ((A) | 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | |||
| مهر و موم شده | 3500KPaS، 7MPaS، 10MPaS، 20MPaS، 40MPaS، 60MPa | |||
| نوع | مکس | واحد | ||
| خطی بودن | ±0.15 | ±0.3 | %F.S | |
| تکرار | 0.05 | 0.1 | %F.S | |
| هیسترز | 0.05 | 0.1 | %F.S | |
| خروجی صفر Offset | 0±1 | 0±2 | mV | |
| تولید کامل | 100±10 | 100±30 | mV | |
| صفر Temp Offset. Drift | ±0.5 | ±1 | %F.S | |
| دمای کامل مقیاس | ±0.5 | ±1 | %F.S | |
| معاوضات موقت | 0 ~ 70 | oC | ||
| دمای کار | -20 تا 80 | oC | ||
| دمای ذخیره سازی | -40 تا 125 | oC | ||
| بار بیش از حد مجاز | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 80MPa را بگیرید | |||
| فشار انفجار | 5 برابر مقیاس کامل | |||
| ثبات بلند مدت | 0.2 درصد | F.S/سال | ||
| مواد دیافراگم | 316L | |||
| مقاومت عایق | ≥200MΩ 100VDC | |||
| ارتعاش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | |||
| شوک | 100 گرم، 11 میلیمتر | |||
| زمان پاسخ | ≤1ms | |||
| مهر O-ring | لاستیک نایتریل یا لاستیک فلورو | |||
| ماده پر کننده | روغن سیلیکون | |||
| وزن | حدود 15 گرم | |||
| پارامترها در شرایط زیر آزمایش می شوند: 1.5mA @ 25°C | ||||

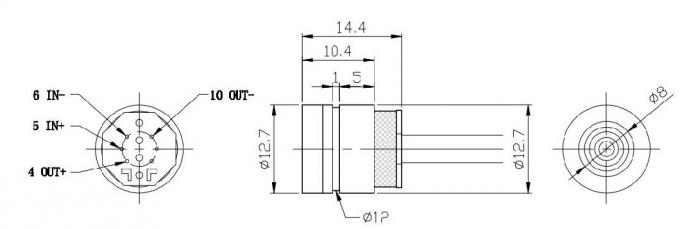

| طرح ساخت و ساز | |
| نوع ۱ | |
| نوع2 | |

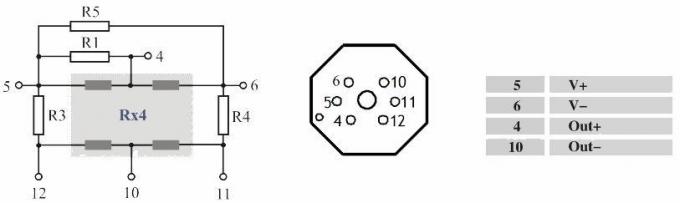

| اتصال الکتریکی و جبران |
|
| نمونه های انتخاب |
| نکات سفارش |
هوا مورد نیاز فشرده سازی
2در طول مونتاژ خانه، اطمینان حاصل کنید که عمودی است و فشار را به طور مساوی اعمال کنید تا از گیر کردن یا آسیب رساندن به صفحه تعویض جلوگیری شود.
3در صورت عدم سازگاری میانگین اندازه گیری با دیافراگم هسته ای و مواد محفظه (316L) ، باید در هنگام سفارش دستورالعمل های ویژه ای ارائه شود.
4از فشار دادن دست ها یا اجسام تیز به دیافراگم سنسور برای جلوگیری از آسیب به هسته به دلیل تغییر شکل دیافراگم یا سوراخ کردن اجتناب کنید.
5. دروازه فشار هسته فشار سنج را به اتمسفر باز نگه دارید و از ورود آب، بخار آب یا رسانه های خوردنی به اتاق فشار منفی هسته جلوگیری کنید.
6. اگر هر گونه تغییر در خطوط پین وجود دارد، برچسب بر روی هسته واقعی را برای مرجع دنبال کنید.
