فرستنده فشار تفاضلی صنعتی با سنسور نصب آسان و جمع و جور
Product Details
| مدل: | BP93420D-II | محدوده: | 0-10kpa~2MPa |
|---|---|---|---|
| قدرت: | 5VDC 24VDC | خروجی: | 0.5-4.5V 4-20mA و غیره |
| مواد: | فولاد ضد زنگ | نخ: | OEM مرد و زن |
| نوع فشار: | فشار دیفرانسیل | کلاس حفاظت: | IP65 |
| محیط تست: | روغن هوا و آب | کانکتور: | DIN بزرگ یا OEM |
| برجسته کردن |
آسان نصب فرستنده فشار فرقی,فرستنده فشار دیفرانسیل درجه صنعتی,فرستنده فشارهای فرقی فشرده,Industrial Grade Differential Pressure Transmitter,Compact Differential Pressure Transmitter |
||
Product Description

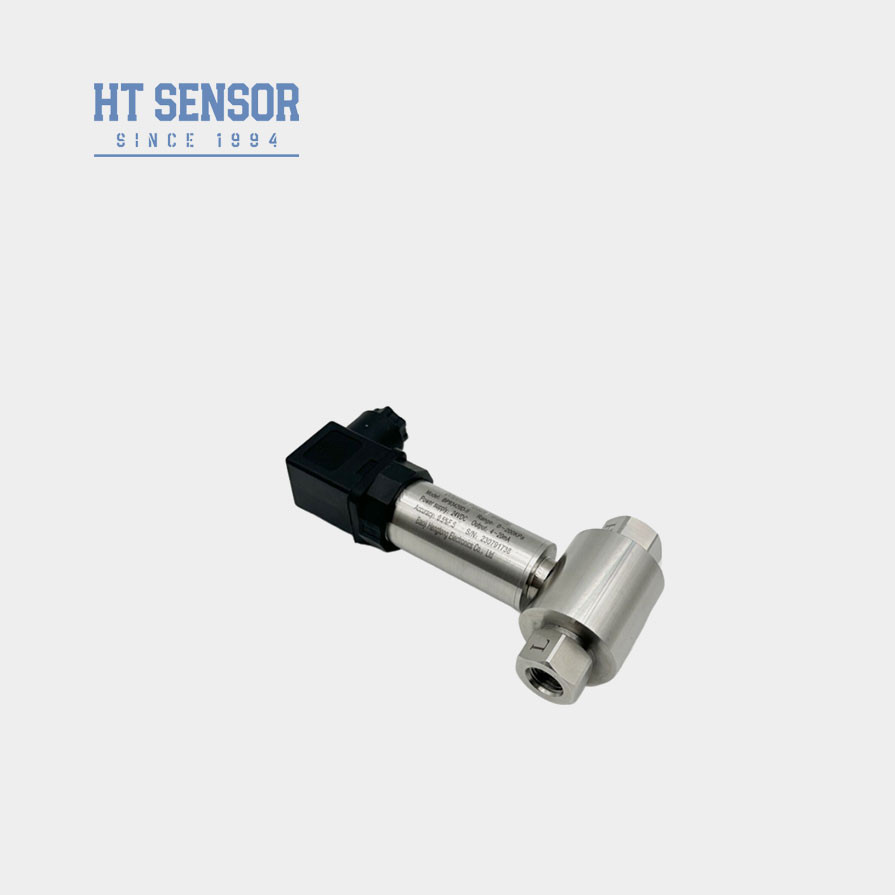

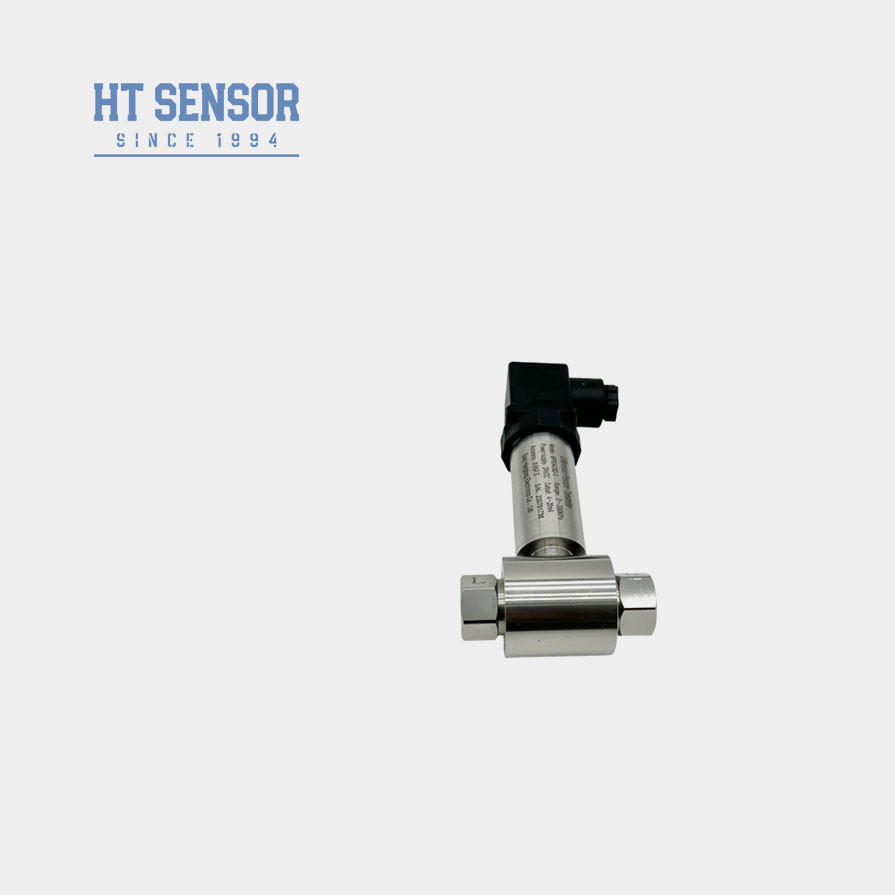

فرستنده فشار دیفرانسیل درجه صنعتی با نصب جمع و جور و آسان
BP93420DIIDفرقیPريسورفرستنده
معرفی فرستنده فشار دیفرانسیل:
فرستنده فشار تفریقی BP93420DII از یک سنسور پیزورسیستوی سیلیکون منتشر شده استفاده می کند. تفاوت فشار گاز و مایع اندازه گیری می شود و خروجی، که می تواند نمایش داده شود.آن را مناسب برای اندازه گیری تفاوت فشار از گاز های مختلف و مایعات در خط لوله در نفتصنایع شیمیایی، برق، هیدرولوژی و صنایع دیگر.
ویژگی های محصولاز فرستنده فشار دیفرانسیل:
- فرستنده طراحی ساختار فولاد ضد زنگ، ساختار جمع و جور و نصب آسان را اتخاذ می کند.
- پس از جبران شدید دما و غربالگری پیری، برای اطمینان از عملکرد پایدار و قابل اعتماد.
- رابط الکتریکی می تواند اتصال خارجی یا مستقیم باشد.
درخواست هااز فرستنده فشار دیفرانسیل::
- 1مناسب برای اندازه گیری فشار فرقی گاز ها یا مایعات مختلف در خط لوله در صنایع نفتی، شیمیایی، برق، هیدرولوژی و سایر صنایع است.
- 2در کنترل فرآیند های صنعتی استفاده می شود.
- 3اندازه گیری فشار فرقی لوله و کورهايرس
| پارامترهای عملکرداز فرستنده فشار دیفرانسیل: | |
|---|---|
| محدوده اندازه گیری | 0-10KPa......~2MPa |
| نوع فشار | فشار فرقی |
| اضافه بار یک طرفه | ≤3 برابر محدوده نامی |
| فشار استاتیک | حداقل مقدار بین 5 برابر محدوده نامی یا 7 MPa |
| دقت @ 25°C | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار | ±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
| هیسترز | ±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
| ثبات بلند مدت | ± 0.5% F.S/سال ((≤ 200KPa) ± 0.2% F.S/سال ((> 200KPa) |
| حرکت درجه حرارت صفر | ±0.01٪FS/°C ((>100KPa) ، ±0.02٪FS/°C (≤100Kpa) |
| تغییر درجه حرارت در طول زمان | ±0.01٪FS/°C ((>100KPa) ، ±0.02٪FS/°C (≤100Kpa) |
| دمای جبران | 0-50°C ((0-10KPa، 0-20KPa) ، 0-70°C ،-10-70°C |
| دمای کار | -30°C تا 80°C |
| دمای ذخیره سازی | -40°C تا 100°C |
| ارتعاش | 10g،55Hz 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | از نظر ذاتی امن و ضد انفجار |
| درجه بندی حفاظت | IP65 |
| وزن | ~0.45kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
|---|---|---|
| 4 ′′20mA | 1230VDC | سیم 2/3/4 |
| 0 ¥10 / 20mA |
3 سیم |
|
| 0/1 ¥5V | ||
| 0.5 ٫4.5 ولت | 5VDC |
| نکات سفارشاز فرستنده فشار دیفرانسیل: |
1هنگام انتخاب محصول، لطفا اطمینان حاصل کنید که محیط آزمایش با قسمت های تماس (فولاد ضد زنگ) محصول سازگار است.
2برای اطمینان از عملکرد قابل اعتماد، it is recommended to install a three-valve manifold between the measurement point and the transmitter to ensure slow and uniform pressure in the positive and negative pressure chambers of the transmitter.
3در طول نصب، رابط فشار در هر دو سر باید افقی قرار گیرد تا تأثیر موقعیت نصب بر محصول را کاهش دهد.
4در صورت لرزش شدید، ضربه فوری، تداخل الکترومغناطیسی قوی یا تداخل فرکانس رادیویی و سایر الزامات خاص، لطفاً به ما اطلاع دهید و در سفارش نشان دهید.
| راهنمای سفارشاز فرستنده فشار دیفرانسیل: | ||||||||
| BP93420XX | فرستنده فشار | |||||||
| کد | طرح ساخت و ساز | |||||||
| DII | فرستنده فشار دیفرانسیل | |||||||
| محدوده اندازه گیری | 0-10KPa......~2MPa | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4 ¢ 20mADC | S5 | 020mADC | |||||
| S2 | 1 ′′5VDC | S6 | 0 ≈ 10VDC | |||||
| S3 | 0-5VDC | S7 | 0.5 ٫4.5VDC | |||||
| S4 | 010mADC | |||||||
| کد | اتصال فشار | |||||||
| J1 | M20×1.5 مرد | |||||||
| J2 | G1/2 مرد | |||||||
| J3 | G1/4 مرد | |||||||
| J4 | 1/2 NPT مرد | |||||||
| J5 | سایر | |||||||
| کد | اتصال الکتریکی | |||||||
| B1 | هیرشمن | |||||||
| B2 | پلگ PG7 | |||||||
| B3 | خروجی کابل مهر شده | |||||||
| B4 | سایر | |||||||
| کد | نوع فشار | |||||||
| D | فشار فرقی | |||||||
