مدل: | BP93420D-II | محدوده: | 0-10kpa~2MPa |
---|---|---|---|
قدرت: | 24VDC(12-32VDC)5VDC(3-6.5Vdc) | خروجی: | 4-20mA RS485 0.2-2.2Vdc |
مواد: | 304 فولاد ضد زنگ | نخ: | G1/4 نر و ماده همه می توانند باشند |
نوع فشار: | ترانسمیتر فشار دیفرانسیل | کلاس حفاظت: | IP65 |
محیط تست: | آب روغن هوا | کانکتور: | DIN بزرگ |
برجسته کردن: | انتقال دهنده فشار دیفرانسیل BP93420DII,فرستنده فشار فرقی لوله مایع,انتقال دهنده فشار دیفرانسیل لوله گاز,Liquid Pipeline Differential Pressure Transmitter,Gas Pipeline Differential Pressure Transmitter |

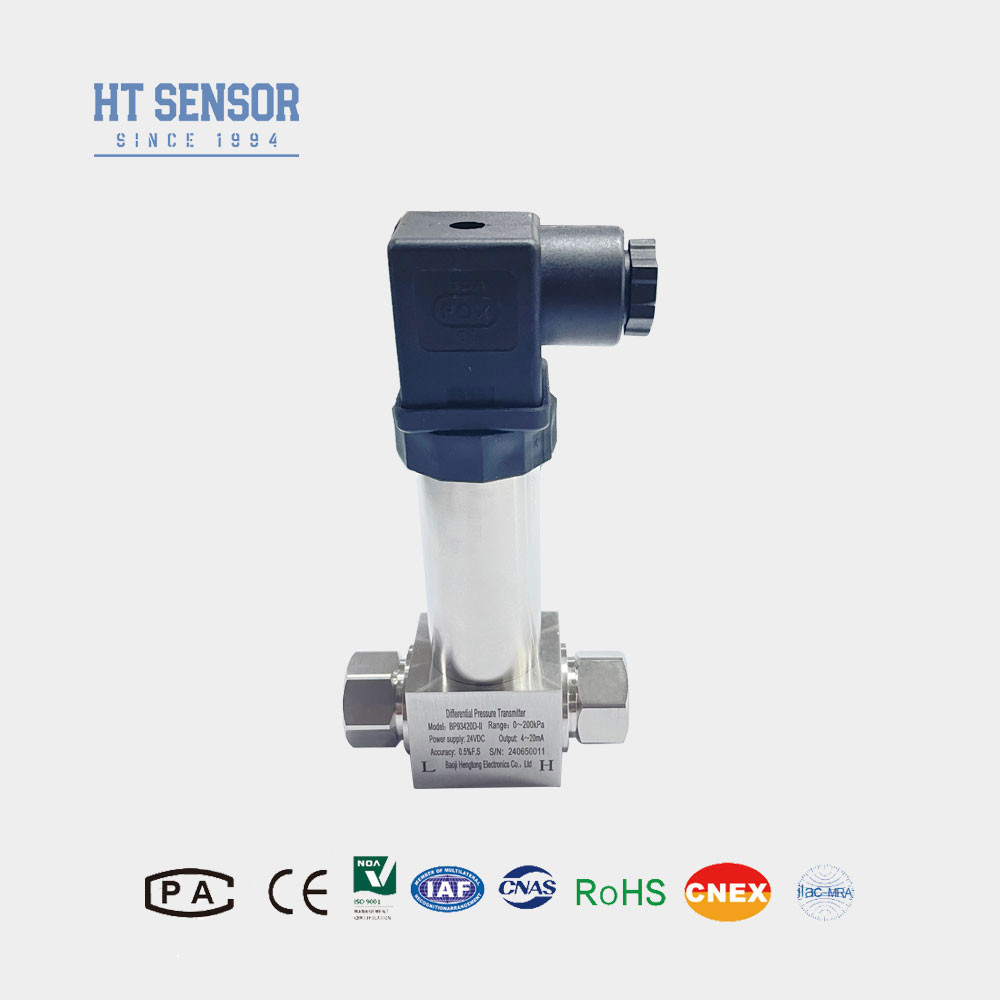

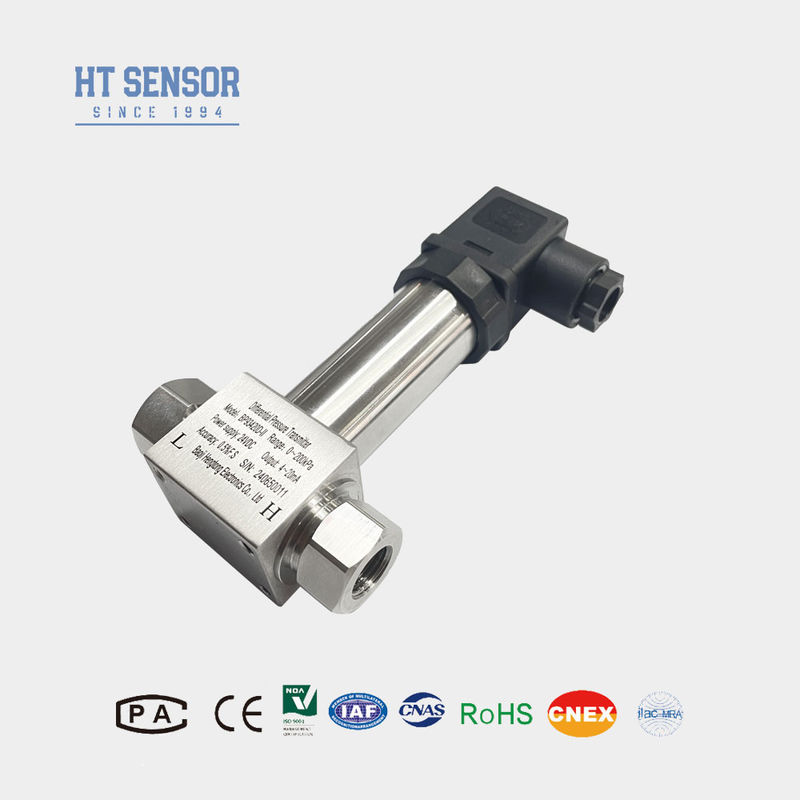

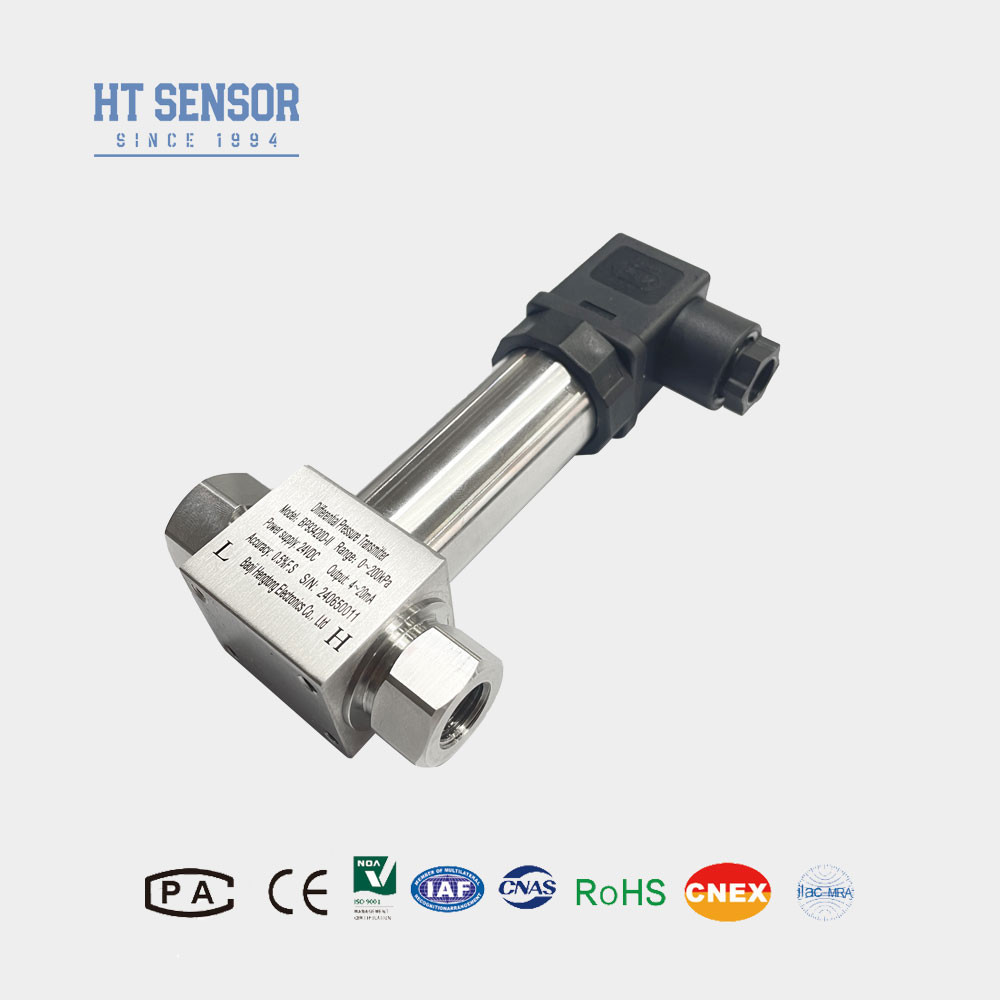

BP93420DII فرستنده فشار فرقی برای اندازه گیری لوله های گاز و مایع
BP93420DIIDفرقیPريسورفرستنده
معرفی فرستنده فشار دیفرانسیل:
فرستنده فشار تفریقی BP93420DII از سنسور پیزورسیستوی سیلیکون منتشر شده استفاده می کند. اندازه گیری و خروجی تفاوت هیدرولیکی پنوماتیک، مانند تفاوت فشار مایع در دو لوله,و سیگنال استاندارد مورد نیاز مشتری را تقویت کرده و نمایش میدان را افزایش دهد.این به طور گسترده ای در اندازه گیری تفاوت فشار از گاز های مختلف و مایعات در خط لوله در نفت استفاده می شودصنایع شیمیایی، برق، هیدرولوژی و صنایع دیگر.
ویژگی های محصولاز فرستنده فشار دیفرانسیل:
1. این ترانسدوسر طراحی ساختار فولاد ضد زنگ ، ساختار جمع و جور ، نصب آسان را اتخاذ می کند.
2. پس از جبران شدید دما و غربالگری پیری ، برای اطمینان از عملکرد پایدار و قابل اعتماد.
3رابط الکتریکی می تواند خارجی یا به طور مستقیم متصل شود.
پارامترهای عملکرداز فرستنده فشار دیفرانسیل: | |
محدوده اندازه گیری | 0-10KPa......~2MPa |
نوع فشار | فشار فرقی |
اضافه بار یک طرفه | ≤3 برابر محدوده نامی |
فشار استاتیک | حداقل مقدار بین 5 برابر محدوده نامی یا 7 MPa |
دقت @ 25°C | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
تکرار | ±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
هیسترز | ±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
ثبات بلند مدت | ± 0.5% F.S/سال ((≤ 200KPa) ± 0.2% F.S/سال ((> 200KPa) |
حرکت درجه حرارت صفر | ±0.01٪FS/°C ((>100KPa) ، ±0.02٪FS/°C (≤100Kpa) |
تغییر درجه حرارت در طول زمان | ±0.01٪FS/°C ((>100KPa) ، ±0.02٪FS/°C (≤100Kpa) |
دمای جبران | 0-50°C ((0-10KPa، 0-20KPa) ، 0-70°C ،-10-70°C |
دمای کار | -30°C تا 80°C |
دمای ذخیره سازی | -40°C تا 100°C |
ارتعاش | 10g،55Hz 2kHz |
مواد مسکن | 304۳۱۶ لیتر |
مواد دیافراگم | 316L |
مقاومت عایق | 100MΩ 100VDC |
درجه بندی ضد انفجار | از نظر ذاتی امن و ضد انفجار |
درجه بندی حفاظت | IP65 |
وزن | ~0.45kg |
سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
---|---|---|
4 ′′20mA | 1230VDC | سیم 2/3/4 |
0 ¥10 / 20mA |
3 سیم |
|
0/1 ¥5V | ||
0.5 ٫4.5 ولت | 5VDC |
راهنمای سفارشاز فرستنده فشار دیفرانسیل: | ||||||||
BP93420XX | فرستنده فشار | |||||||
کد | طرح ساخت و ساز | |||||||
DII | فرستنده فشار دیفرانسیل | |||||||
محدوده اندازه گیری | 0-10KPa......~2MPa | |||||||
کد | منبع برق | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | سایر | |||||||
کد | سیگنال خروجی | |||||||
S1 | 4 ¢ 20mADC | S5 | 020mADC | |||||
S2 | 1 ′′5VDC | S6 | 0 ≈ 10VDC | |||||
S3 | 0-5VDC | S7 | 0.5 ٫4.5VDC | |||||
S4 | 010mADC | |||||||
کد | اتصال فشار | |||||||
J1 | M20×1.5 مرد | |||||||
J2 | G1/2 مرد | |||||||
J3 | G1/4 مرد | |||||||
J4 | 1/2 NPT مرد | |||||||
J5 | سایر | |||||||
کد | اتصال الکتریکی | |||||||
B1 | هیرشمن | |||||||
B2 | پلگ PG7 | |||||||
B3 | خروجی کابل مهر شده | |||||||
B4 | سایر | |||||||
کد | نوع فشار | |||||||
D | فشار فرقی |
سوالات متداول:
1س: ویژگی های فرستنده های سنسور فشار شما چیست؟
ج: فرستنده های سنسور فشار ما با دقت بالا، دوام و عملکرد عالی و امکان سفارشی سازی مشخص می شوند.
2. س: آیا می توانم مشخصات خاص را سفارشی کنم؟
A: بله، مهندسان ما می توانند محصولات را برای پاسخگویی به نیازهای خاص از طریق خدمات OEM و ODM خود سفارشی کنند.
3سوال: ظرفیت تولیدی شما چقدر است؟
ج: تأسیسات تولیدی ما توانایی تولید 30،000 فرستنده سنسور فشار در ماه را دارند، که تضمین می کند که ما می توانیم سفارشات بزرگ را برآورده کنیم.توصیه می شود که با تیم فروش ما از قبل برای برنامه ریزی تولید و تحویل بدون مشکل تماس بگیرید..
4. س: زمان تحویل معمول چیست؟
A: مدل های استاندارد معمولاً مدت تحویل 5 ~ 8 روز کاری دارند ، در حالی که محصولات سفارشی ممکن است متفاوت باشند.
5س: قیمت محصولات چطوره؟ تخفیف هست؟
ج: ما قیمت رقابتی با تخفیف در دسترس برای سفارشات عمده یا مشارکت های بلند مدت ارائه می دهیم.
6. س: ضمانت محصولات شما چیست؟ و خدمات پس از فروش؟
A: محصولات ما با گارانتی 24 ماهه از تاریخ ارسال عرضه می شوند و خدمات پس از فروش ما پاسخ فوری را در عرض 24 ساعت همراه با پشتیبانی از آموزش از راه دور از طریق شبکه PC تضمین می کند.
