فرستنده فشار صنعتی فلنج با دمای بالا با نمایش برای سنسور فشار کنترل فرآیند صنعتی
Product Details
| مدل شماره: | BP93420-IIIF | منبع تغذیه: | 12-32VDC (24VDC) |
|---|---|---|---|
| خارج: | 4-20 میلی آمپر | نوع فشار: | گیج فشار، مطلق، مهر و موم شده |
| محدوده: | 0-35kpa~20Mpa | نوع ساختار: | فرستنده سنسور دیافراگم فلاش |
| محیط اندازه گیری: | دمای بالا مایع یا هوا | درجه دقت: | 0.5 ٪ |
| تخت: | DN25 DN50 و غیره | سفارشی سازی: | بله |
| برجسته کردن |
فرستنده فشار صنعتی با صفحه نمایش,فرستنده فشار فلنج با دمای بالا,فرستنده فشار کنترل فرآیند صنعتی,High Temperature Flange Pressure Transmitter,Industrial Process Control Pressure Transmitter |
||
Product Description

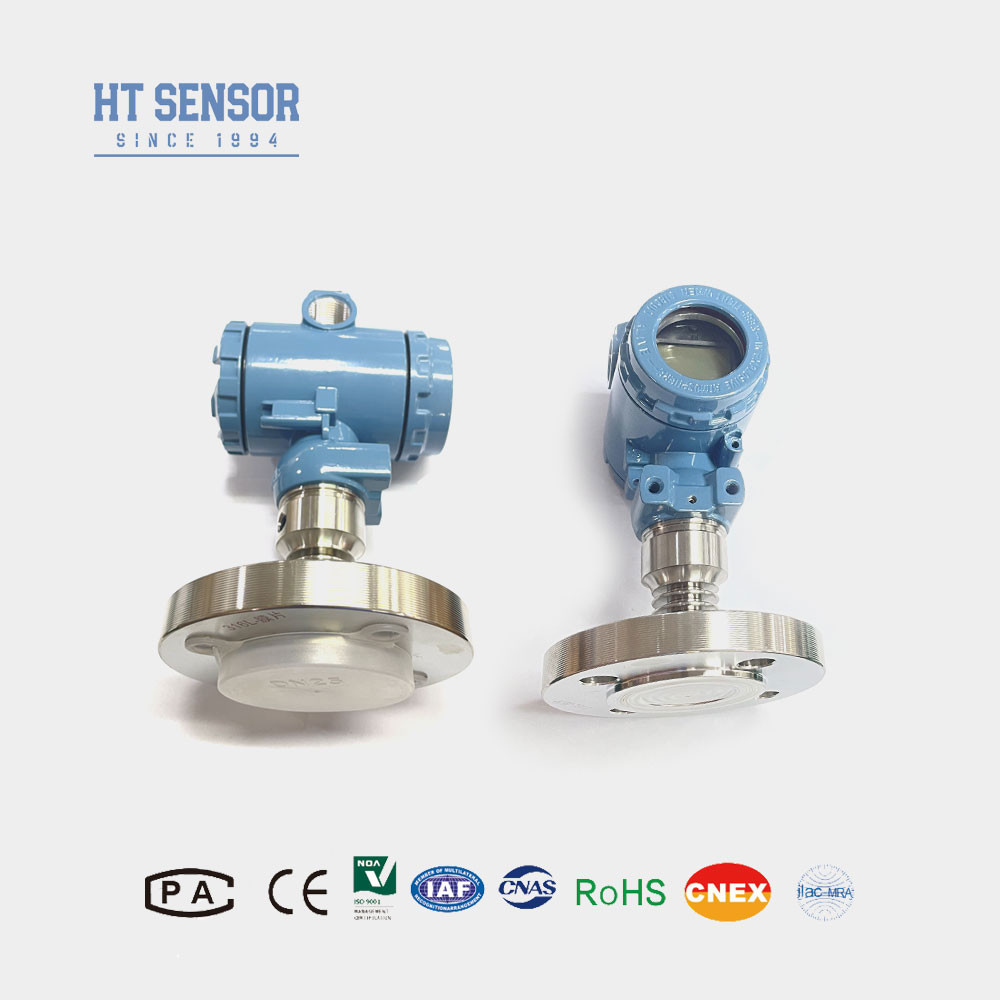

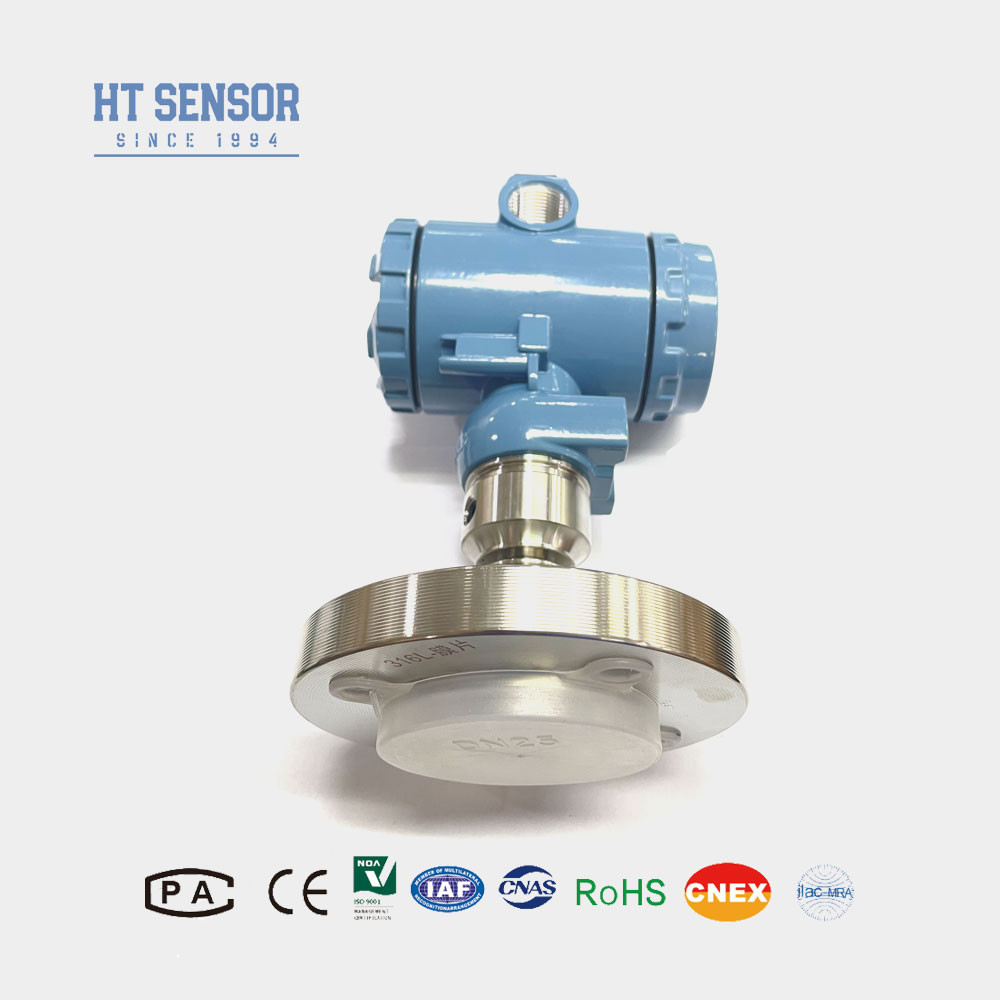

فرستنده فشار صنعتی با فلنج با دمای بالا با نمایشگر برای کنترل فرآیند صنعتی
BP93420-IIIFفرستنده فشار
معرفیفرستنده سنسور فشار صنعتی:
فرستنده فشار با دمای بالای BP93420-IIIF از هسته پر شده با روغن فیلم مقاومتی سیلیکونی سری HT به عنوان عنصر اندازه گیری سیگنال استفاده می کند. اتصال فرآیند آن دارای جوش مستقیم دیافراگم ایزوله 316L و فلنج منطبق است که اندازه گیری دقیق فشار را تضمین می کند. سینک حرارتی سفارشی برای انطباق با محیط های با دمای بالا طراحی شده است. در داخل محفظه فولادی ضد زنگ، مدار پردازش سیگنال، سیگنال سنسور را به یک سیگنال خروجی استاندارد (4-20mA) تبدیل می کند.
| پارامترهای عملکردفرستنده فشار | |
| (0-X)Kpa یا MPa | -100kPa…0kPa ~ 35kPa…20MPa |
| فشار گیج | فشار گیج، فشار مطلق، فشار مهر و موم شده |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت @ 25℃ | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرارپذیری و هیسترزیس | 0.02٪ F.S (معمولی) 0.05٪ F.S (حداکثر) |
| پایداری بلند مدت | ±0.1٪ F.S/سال (معمولی) ±0.2٪ F.S/سال (حداکثر) |
| دریفت دمای نقطه صفر | ±0.02٪ F.S/℃ (≤100KPa) ±0.01٪ F.S/℃ (＞100KPa) |
| دریفت دمای مقیاس کامل | ±0.02٪ F.S/℃ (≤100KPa) ±0.01٪ F.S/℃ (＞100KPa) |
| پاسخ فرکانسی | 2.4Khz |
| جبران دما | 0-70℃ (≤10mpa، قابل تنظیم) |
| دمای عملیاتی | -20℃~80℃ |
| دمای ذخیره سازی | -40℃~120℃ |
| لرزش | 10g,55Hz ~ 2kHz |
| جنس محفظه | 304,316L |
| جنس دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه حفاظت | IP65 |
| آب بندی O-Ring | لاستیک فلوئورو |
| وزن | ~4 کیلوگرم |
ویژگی های محصولولتاژ تغذیه:
- 1. محدوده اندازه گیری گسترده سفارشی، انواع گزینه های رابط فشار
2. انواع گزینه های سیگنال خروجی
3. صفر و مقیاس کامل قابل تنظیم با دکمه
4. دقت بالا، اتصال فرآیند چندگانه آسپتیک
کاربردهایولتاژ تغذیه:
- مناسب برای اندازه گیری گاز و مایع غیر خورنده 316L.
- برای پردازش آسپتیک در صنایع پزشکی، بیوفارماسیوتیک، بهداشت مواد غذایی و سایر صنایع استفاده می شود.
- در صنایع کاغذ و شیمیایی و همچنین در سطوح فاضلاب و نوشیدنی ها استفاده می شود.
| سیگنال خروجی1. تأیید سازگاری: هنگام انتخاب محصول، لطفاً اطمینان حاصل کنید که محیط آزمایش شده با قسمت تماس محصول سازگار است.ولتاژ تغذیه | نوع خروجی | 4~20mA |
| 12~30VDC | 2/3/4 سیم | 0~10/20mA |
| 3 سیم | 0/1~5V |
|
| 0/1~10V | ||
| نکات سفارش |
| فرستنده فشار صنعتی1. تأیید سازگاری: هنگام انتخاب محصول، لطفاً اطمینان حاصل کنید که محیط آزمایش شده با قسمت تماس محصول سازگار است.2. |
- دیافراگم یک جزء مهم است، به تغییر شکل دیافراگم آسیب نرسانید.
- 3. حفاظت از صاعقه: برای اطمینان از عملکرد قابل اطمینان محصول، توصیه می شود دستگاه های حفاظت از صاعقه را در محل نصب کنید و اطمینان حاصل کنید که محصول و منبع تغذیه به طور قابل اعتماد زمین شده اند.4. گزینه های کابل: طول کابل پیش فرض صفر است و سه ماده کابل برای انتخاب وجود دارد. جنس کابل می تواند پلی اتیلن باشد مگر اینکه خلاف آن ذکر شده باشد. اگر به جنس کابل متفاوتی نیاز دارید، لطفاً آن را در فرم سفارش مشخص کنید.
- 5. الزامات ویژه: در صورت وجود لرزش شدید، نیروی ضربه آنی، تداخل الکترومغناطیسی یا RF قوی و سایر الزامات ویژه، لطفاً در سفارش اطلاع دهید و مشخص کنید.
- راهنمای سفارش
- فرستنده سنسور فشار صنعتی
| BP93420XXفرستنده فشار | ||||||||
| کد | ساخت و ساز کلی | |||||||
| G | فرستنده فشار عمومی | |||||||
| IX | فرستنده فشار نمایشگر | IE | فرستنده فشار هوانوردی مقاوم در برابر ضربه | |||||
| IIC/III | فرستنده فشار عمومی/نمایشگر صنعتی | IF | فرستنده فشار ضد رطوبت | |||||
| IIE/IIIE | فرستنده فشار عمومی/نمایشگر | IN | فرستنده فشار اختصاصی تهویه مطبوع | |||||
| IC | فرستنده فشار با دمای بالا | |||||||
| IQ/IQT | فرستنده فشار دیافراگم بزرگ/دمای بالا | |||||||
| محدوده اندازه گیری | -100kPa…0kPa ~ 35kPa…3.5MPa | |||||||
| (0-X)Kpa یا MPa | X: محدوده اندازه گیری واقعی را نشان می دهد | |||||||
| کد | منبع تغذیه | |||||||
| G | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | دیگر | |||||||
| کد | نوع فشار | |||||||
| G | 4~20mADC | |||||||
| S5 | 0~20mADC | S2 | 1~5VDC | |||||
| S6 | 0~10VDC | S3 | 0~5VDC | |||||
| S7 | 0.5~4.5VDC | S4 | 0~10mADC | |||||
| کد | اتصال فشار | |||||||
| G | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | دیگر | |||||||
| کد | نوع فشار | |||||||
| G | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | خروجی کابل مهر و موم شده | |||||||
| B4 | محفظه صنعتی 2088 | |||||||
| B5 | محفظه صنعتی 2088 با نمایشگر | |||||||
| B6 | دیگر | |||||||
| کد | نوع فشار | |||||||
| G | فشار گیج | |||||||
| A | فشار مطلق | |||||||
| S | فشار مرجع مهر و موم شده | |||||||
