معرفیسنسور فشار صنعتی فرستنده:

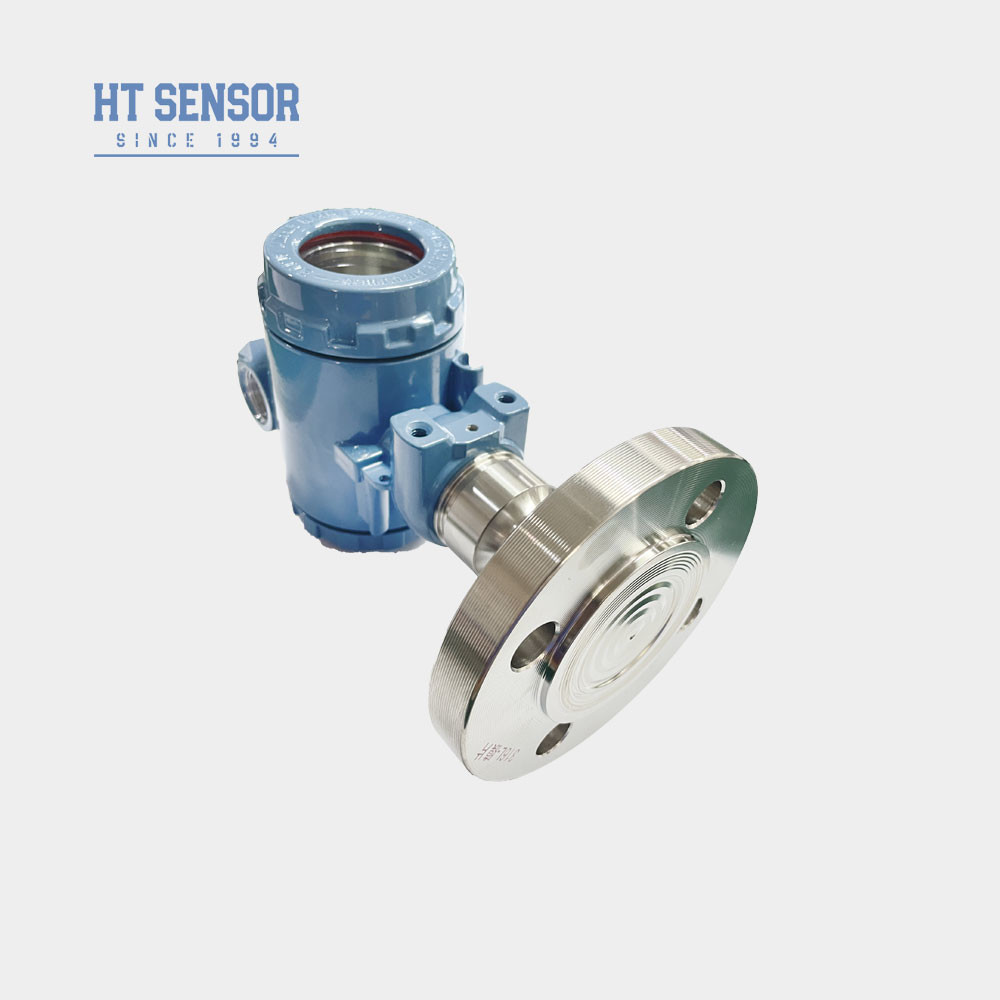

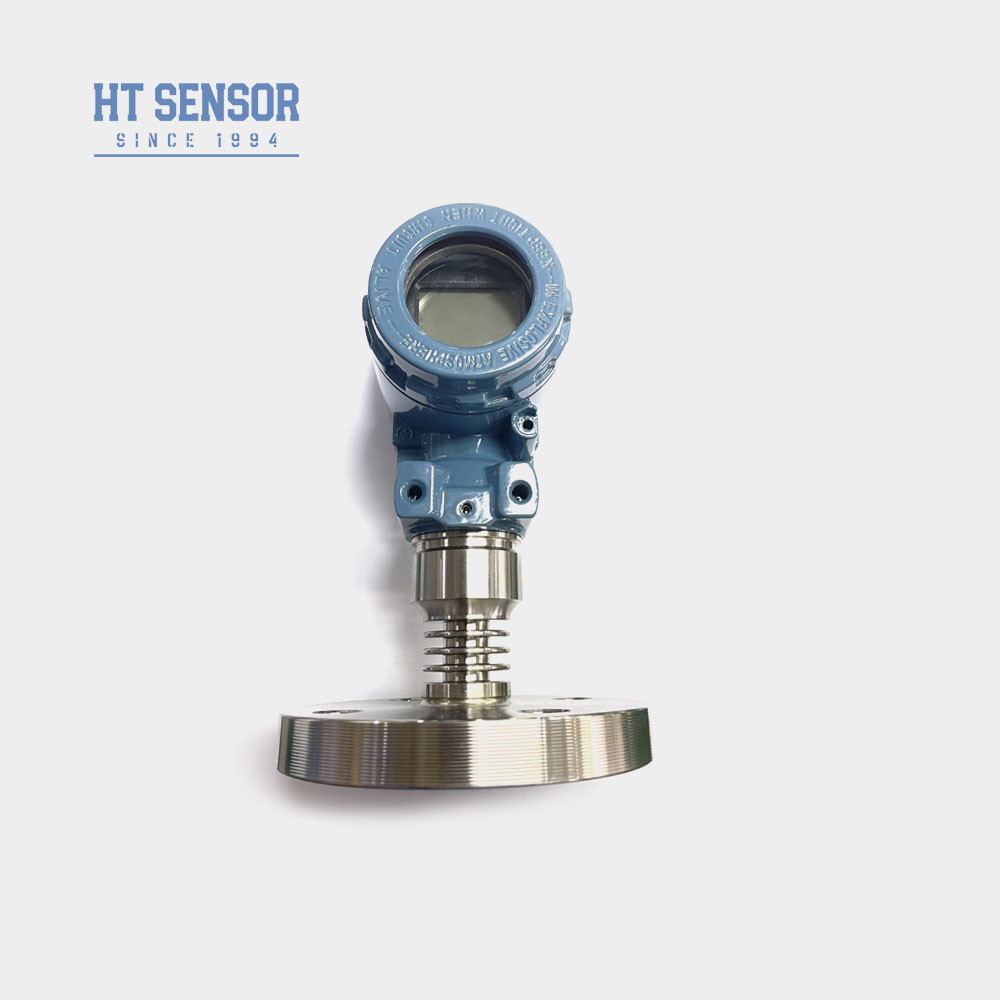

فرستنده فشار BP93420-III-F از هسته پر از روغن فیلم مقاومت سیلیکون سری HT به عنوان عنصر اندازه گیری سیگنال استفاده می کند.اتصال فرآیند آن شامل جوش مستقیم از یک دیافراگم عایق 316L و فلنج تطبیقدر داخل محفظه فولاد ضد زنگ، در داخل محفظه فولاد ضد زنگ، در داخل محفظه فولاد ضد زنگ، در داخل محفظه فولاد ضد زنگ،مدار پردازش سیگنال سیگنال سنسور را به یک سیگنال خروجی استاندارد تبدیل می کندآزمایش دقیق و غربالگری پیری از اجزای، محصولات نیمه آماده و محصولات آماده انجام شده است تا عملکرد پایدار و قابل اعتماد فرستنده را تضمین کند.
| پارامترهای عملکردسنسور فشار صنعتی فرستنده |
| محدوده اندازه گیری |
-100kPa... 0kPa 35kPa... 20MPa |
| نوع فشار |
فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار |
≤ 1.5 برابر محدوده نامی |
| دقت @ 25°C |
±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار پذیری و هیسترز |
0.02٪ F.S. (معمول) 0.05٪ F.S. (حداکثر) |
| ثبات بلند مدت |
± 0.1%F.S/سال ((معمول) ± 0.2%F.S/سال ((حداکثر)) |
| حرکت درجه حرارت نقطه صفر |
± 0.02%F.S/°C ((≤100KPa) ± 0.01%F.S/°C ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل |
± 0.02%F.S/°C ((≤100KPa) ± 0.01%F.S/°C ((>100KPa) |
| پاسخ فرکانسی |
2.4khz |
| دمای جبران |
0-70°C ((≤10mpa، قابل تنظیم) |
| دمای کار |
-20°C تا 80°C |
| دمای ذخیره سازی |
-40°C تا 120°C |
| ارتعاش |
10g،55Hz 2kHz |
| مواد مسکن |
304۳۱۶ لیتر |
| مواد دیافراگم |
316L |
| مقاومت عایق |
100MΩ 100VDC |
| درجه بندی حفاظت |
IP65 |
| مهر O-Ring |
لاستیک فلورو |
| وزن |
4 کیلوگرم |
ویژگی های محصولفرستنده سنسور فشار صنعتی:
- 1. محدوده اندازه گیری گسترده، گزینه های مختلف رابط فشار
- 2. گزینه های سیگنال خروجی متنوع
- 3صفر و مقیاس کامل قابل تنظیم
- 4. دقت بالا، اتصال های فرعی متعدد
برنامه های کاربردیفرستنده سنسور فشار صنعتی:
- مناسب برای اندازه گیری گازهای غیر خوردنی و مایعات با 316L.
- صنایع پزشکی، بیوفارماسیوتیک و بهداشت مواد غذایی برای پردازش استریل.
- در صنایع کاغذی و شیمیایی و همچنین برای سطح فاضلاب و نوشیدنی استفاده می شود.
| سیگنال خروجی ofفرستنده سنسور فشار صنعتی |
ولتاژ تغذیه |
نوع خروجی |
| 4 تا 20mA |
12 ~ 30VDC |
دو سيم3 سیم |
سیم 2/3/4 |
| 0/1 تا 5 ولت |
| نکات سفارشfفرستنده فشار صنعتی |
- 1اطمینان از سازگاری: هنگام انتخاب یک محصول، لطفا تایید کنید که آیا رسانه مورد آزمایش با قسمت های تماس محصول سازگار است.
- 2محصولات ضد انفجار: لطفا توجه داشته باشید که محصولات با گواهینامه ایمنی ضد انفجار CNEX مطابقت دارند.
3حفاظت از صاعقه: برای اطمینان از عملکرد قابل اعتماد محصول، توصیه می شود که دستگاه های حفاظت از صاعقه را در محل نصب کنید و اطمینان حاصل کنید که محصول و منبع برق به طور قابل اعتماد به زمین متصل هستند.
4. اين محصول بدون کابل تحویل داده شده است، در صورت لزوم، شما می توانید با پرسنل کسب و کار ارتباط برقرار کنید، و در سفارش مشخص کنید.
5الزامات ویژه: در صورت لرزش شدید، نیروی ضربه فوری، تداخل الکترومغناطیسی یا فرکانس رادیویی قوی و سایر الزامات ویژه،لطفاً در دستور اعلام و مشخص کنید.
| راهنمای سفارشسنسور فشار صنعتی فرستنده |
| BP93420XX |
فرستنده فشار |
| |
کد |
طرح ساخت و ساز |
| IB |
انتقال دهنده فشار عمومی |
IX |
فرستنده فشار نمایش |
| IE |
فرستنده فشار هواپیمایی مقاوم به ضربه |
IIC/III |
صنعت عمومی/ فرستنده فشار صفحه نمایش |
| اگر |
فرستنده فشار ضد رطوبت |
IIE/IIIE |
انتقال دهنده فشار عمومی/نمایشگر |
| IN |
فرستنده فشار اختصاصی تهویه مطبوع |
|
|
| IC |
فرستنده فشار درجه حرارت بالا |
|
|
| IQ/IQT |
دیافراگم بزرگ / فرستنده فشار دمای بالا |
|
|
| |
محدوده اندازه گیری |
-100kPa... 0kPa ~ 35kPa... 3.5MPa |
| (0-X) Kpa یا MPa |
X: محدوده اندازه گیری واقعی را نشان می دهد |
| |
کد |
منبع برق |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
سایر |
| |
کد |
سیگنال خروجی |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
کد |
اتصال فشار |
| J1 |
M20×15 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
سایر |
| |
کد |
اتصال الکتریکی |
| B1 |
هیرشمن |
| B2 |
پلگ PG7 |
| B3 |
خروجی کابل مهر شده |
| B4 |
2088 پوشش صنعتی |
| B5 |
2088 پوشش صنعتی با صفحه نمایش |
| B6 |
سایر |
| |
کد |
نوع فشار |
| G |
فشار اندازه گیری |
| A |
فشار مطلق |
| S |
فشار مرجع مهر شده |
سوالات عمومی:
1س: ویژگی های فرستنده های سنسور فشار شما چیست؟
A: دقت بالا، دوام و عملکرد عالی. سفارشی سازی در دسترس است.
2. س: آیا می توانم مشخصات خاص را سفارشی کنم؟
A: بله، مهندسان ما می توانند محصولات را متناسب با نیازهای خاص خود طراحی کنند. ما خدمات OEM و ODM را ارائه می دهیم.
3سوال: ظرفیت تولیدی شما چقدر است؟
A: امکانات تولیدی ما می تواند تا 30،000 فرستنده سنسور فشار در ماه تولید کند، بنابراین ما کاملا قادر به پاسخگویی به نیازهای سفارشات در مقیاس بزرگ هستیم.توصیه می شود که با تیم فروش ما از قبل تماس بگیرید تا برنامه ریزی تولید و تحویل بدون مشکل را تضمین کنید..
4. س: زمان تحویل معمول چیست؟
A: 5 ~ 8 روز کاری برای مدل های استاندارد. محصولات سفارشی ممکن است متفاوت باشد.
5س: قیمت محصولات چطوره؟ تخفیف هست؟
ج: قیمت رقابتی با تخفیف برای سفارشات عمده یا شرکای بلند مدت.
6. س: ضمانت محصولات شما چیست؟ و خدمات پس از فروش؟
A: زمان گارانتی ما 24 ماه پس از ارسال است، و پس از فروش ما با سوالات شما در 24 ساعت پاسخ خواهد داد، آموزش از راه دور توسط شبکه PC همیشه در دسترس است.
