تکنولوژی TO8 Encapsulation Dry Air Pressure Sensor برای کاربردهای فضایی
Product Details
| شماره مدل: | HT12 | نوع نخ: | TO8 |
|---|---|---|---|
| نوع سیم کشی: | پین های کوار روکش طلا یا سیم سیلیکونی | اندازه گیری محیط: | هوای گاز خشک |
| محدوده: | 0-10kpa~200kpa | خروجی: | سیگنال قیاسی |
| قدرت: | 1.5 میلی متر | کد Hs: | 9026209090 |
| برای: | سنسور فشار | سفارشی سازی: | در دسترس OEM و ODM |
| برجسته کردن |
حسگر فشار سیلیکون قابل تنظیم,حسگر فشار سیلیکون TO8,سنسور فشار سیلیکون برای هوافضا,TO8 Encapsulation Silicon Pressure Sensor,Silicon Pressure Sensor for Aerospace |
||
Product Description

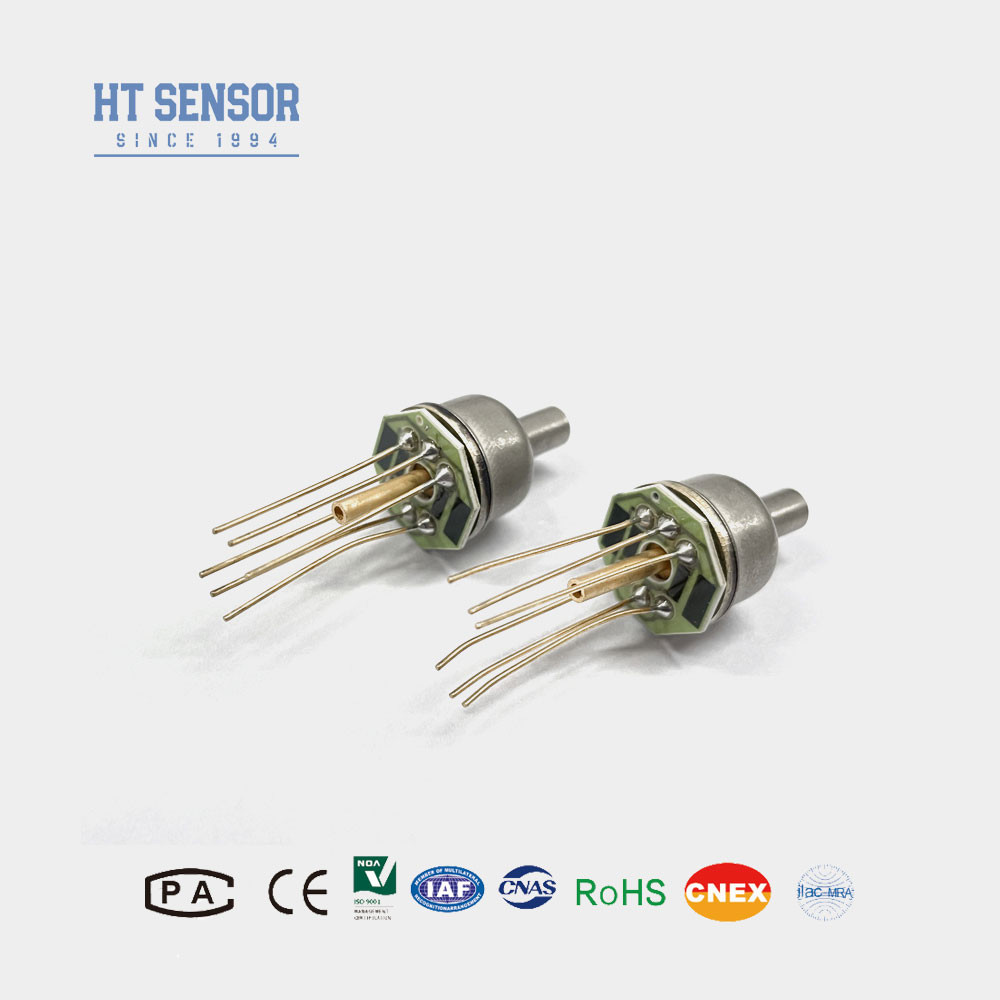

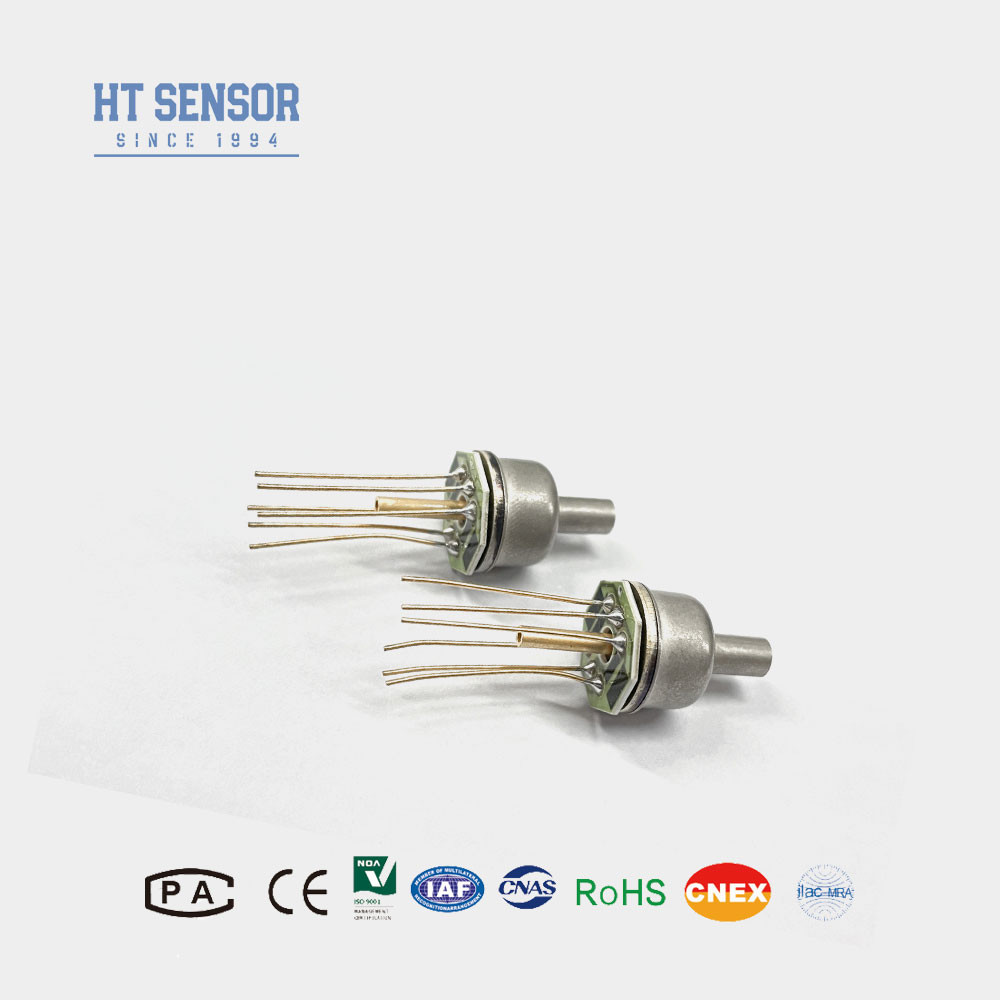

تکنولوژی TO8 Encapsulation سنسور فشار سیلیکون برای کاربردهای هوافضا
حسگر فشار پیزورسیستوی سیلیکون HT12 یک عنصر سیلیکون پخش بسیار پایدار است که با استفاده از فناوری بسته بندی پیشرفته TO8 بسته بندی شده است.هسته غیر پر شده از روغن، خطاهای پروفایل را از بین می برد و به طور قابل توجهی ثبات محدوده کوچک را افزایش می دهد، که آن را برای اندازه گیری فشار گاز خشک غیر خوردنی بسیار موثر می کند.
مشخصات محصول سنسور فشار سیلیکون:- محدوده اندازه گیری از 0 تا 10KPa تا 2Mpa گسترده است.
- قابلیت اطمینان بالا، ثبات خوب.
- تکنولوژی کپسول TO8
- برنامه های کاربردی هوافضا
درخواست هااز سنسور فشار سیلیکون:
- فشار گاز خشک و بدون خوردگی اندازه گیری شد.
- سیستم کنترل پنوماتیک کاربردهای پزشکی مهندسی زیست پزشکی
- کنترل های HVAC
- هواپیمایی فضایی مربوط به هدف آزمایش.
- منبع برق: ≤2mA DC (معمولا 1.5mA DC)
- مقاومت ورودی: 3KΩ ~ 6KΩ
- مقاومت خروجی:2.5KΩ~6KΩ
- اتصال الکتریکی:دستک های طلا شده Kovar یا سیم های 100mm با دمای بالا
| پارامترهای عملکرداز سنسور فشار سیلیکون: | ||||||
| محدوده اندازه گیری | گج ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000KPa | ||||
| مطلق ((A) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | |||||
| محدوده با TO8 | حداقل: 7kPa حداکثر: 200kPa | |||||
| نوع | مکس | واحد | ||||
| خطی بودن | ±0.15 | ±0.3 | %F.S | |||
| تکرار | 0.05 | 0.1 | %F.S | |||
| هیسترز | 0.05 | 0.1 | %F.S | |||
| خروجی صفر Offset | 0±1 | 0±2 | mV | |||
| تولید کامل | ≤20KPa | 50±10 | 50±30 | mV | ||
| ≥35kPa | 100±10 | 100±30 | mV | |||
| صفر Temp Offset. Drift | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±0.5 | ±1 | %F.S | |||
| دمای کامل مقیاس | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±0.5 | ±1 | %F.S | |||
| معاوضات موقت | ≤20KPa | 0 تا 50 | oC | |||
| ≥35kPa | 0 ~ 70 | oC | ||||
| دمای کار | -20 تا 80 | oC | ||||
| دمای ذخیره سازی | -40 تا 125 | oC | ||||
| بار بیش از حد مجاز | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 4MPa را انتخاب کنید | |||||
| فشار انفجار | 5 برابر مقیاس کامل | |||||
| ثبات بلند مدت | 0.2 درصد | F.S/سال | ||||
| مواد دیافراگم | 316L | |||||
| مقاومت عایق | ≥200MΩ 100VDC | |||||
| ارتعاش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | |||||
| شوک | 100 گرم، 11 میلیمتر | |||||
| زمان پاسخ | ≤1ms | |||||
| وزن | ~12.5 گرم | |||||
| پارامترها در شرایط زیر آزمایش می شوند: جریان ثابت 1.5mA و دمای محیط 25°C | ||||||
| طرح ساخت و ساز | |
| ابعاد | |
| اتصال الکتریکی و جبران |
|
|
| نکات سفارش |
1توجه ویژه ای به تراز و تناسب بین هسته سنسور و خانه در طول مونتاژ برای اطمینان از سخت گیری هوا مورد نیاز داشته باشید.
2. حفظ تراز عمودی مناسب و اعمال فشار برابر در طول مونتاژ برای جلوگیری از گیر کردن یا آسیب به صفحه جبران.
3. کانال هوای هسته سنسور فشار را به جو متصل کنید و از ورود آب، رطوبت یا رسانه های خوردنی به اتاق های فشار مثبت و منفی جلوگیری کنید.
4در صورت تغییر در خطوط پین، برای شناسایی دقیق، به برچسب متصل به هسته مراجعه کنید.
| شرکت |
| پرسش و پاسخ |
1س: ویژگی های فرستنده های سنسور فشار شما چیست؟
A: دقت بالا، دوام و عملکرد عالی. سفارشی سازی در دسترس است.
2. س: آیا می توانم مشخصات خاص را سفارشی کنم؟
A: بله، مهندسان ما می توانند محصولات را متناسب با نیازهای خاص خود طراحی کنند. ما خدمات OEM و ODM را ارائه می دهیم.
3سوال: ظرفیت تولیدی شما چقدر است؟
ج: امکانات تولیدی ما می تواند تا 30،000 فرستنده سنسور فشار در ماه تولید کند، بنابراین ما کاملا قادر به پاسخگویی به نیازهای سفارشات در مقیاس بزرگ هستیم.توصیه می شود که با تیم فروش ما از قبل تماس بگیرید تا برنامه ریزی تولید و تحویل بدون مشکل را تضمین کنید..
4. س: زمان تحویل معمول چیست؟
A: 5 ~ 8 روز کاری برای مدل های استاندارد. محصولات سفارشی ممکن است متفاوت باشد.
5س: قیمت محصولات چطوره؟ تخفیف هست؟
ج: قیمت رقابتی با تخفیف برای سفارشات عمده یا شرکای بلند مدت.
6. س: ضمانت محصولات شما چیست؟ و خدمات پس از فروش؟
A: زمان گارانتی ما 24 ماه پس از ارسال است، و پس از فروش ما با سوالات شما در 24 ساعت پاسخ خواهد داد، آموزش از راه دور توسط شبکه PC همیشه در دسترس است.
