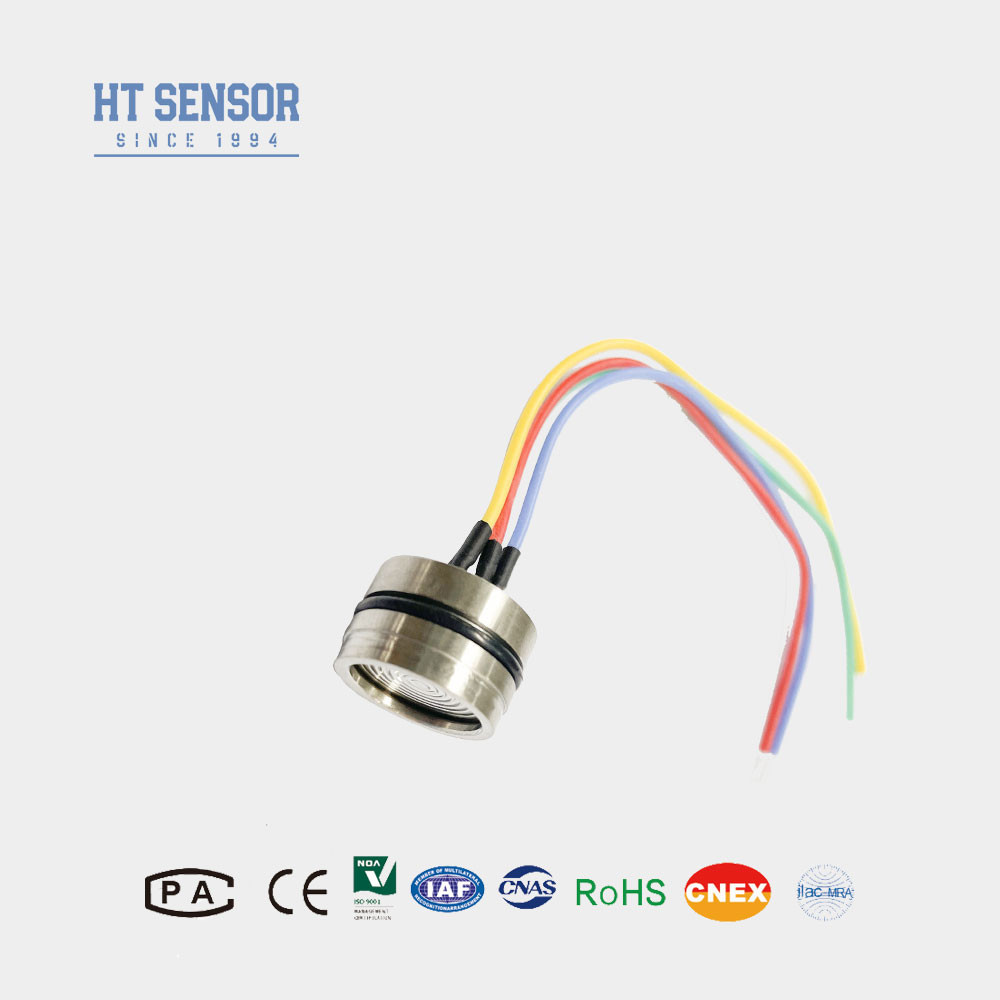

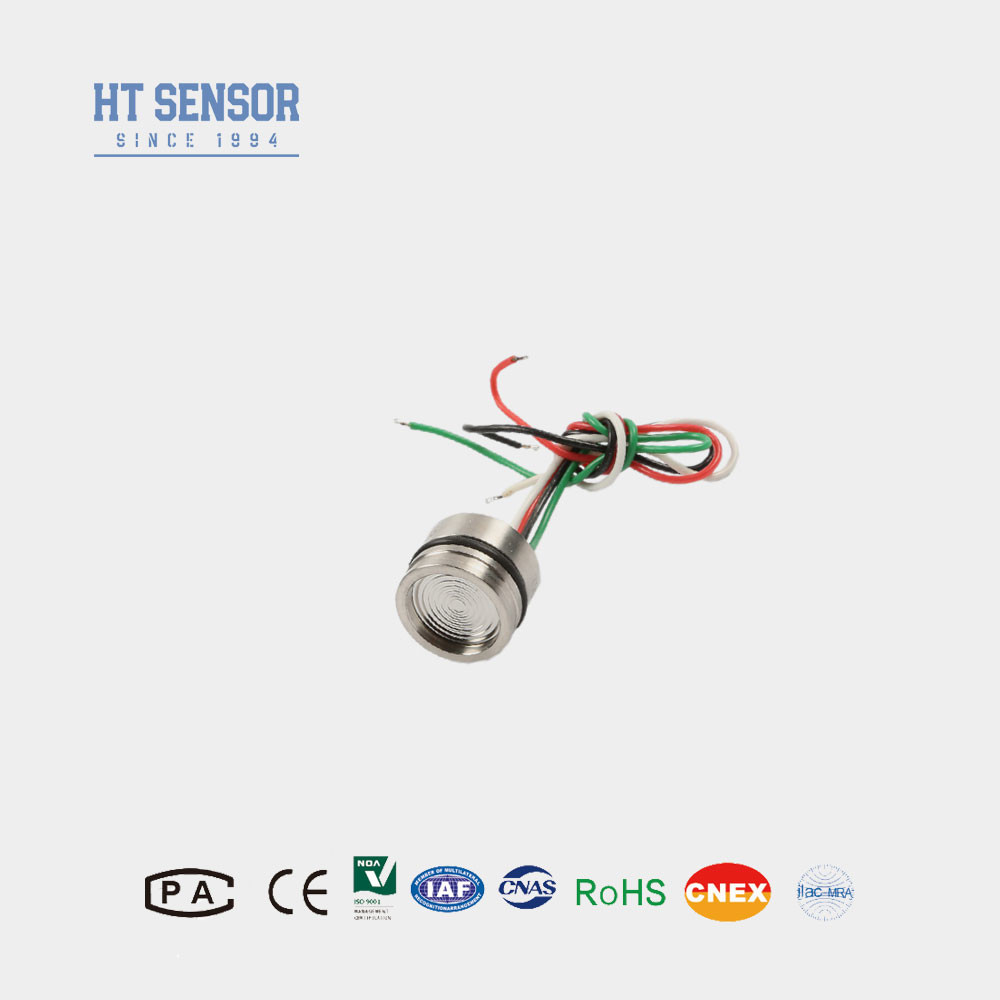

حسگر فشار سیلیکون 19 میلی متری ، جوش دیافراگم با تمام حسگر سطح 316l.S.S.
Product Details
| مواد: | فولاد ضد زنگ 316L | محدوده حداقل: | 10 کیلوپا |
|---|---|---|---|
| دامنه حداکثر: | 100 مگاپیکالری | تهیه کردن: | 1.5 میلی آمپر (0.4-2.0 میلی آمپر) |
| OEM: | بله | قابل انتخاب: | پین با روکش طلا یا سیم سیلیکونی چهار رنگ |
| مدل: | HT19 | بالا: | 12mm /15mm |
| روغن: | سیلیکون پخش | موضوع: | خیر / OEM |
| برجسته کردن |
حسگر فشار سیلیکون 19 میلی متری,حسگر فشار سیلیکون جوش دیافراگم,سنسور فشار سیلیکونی پیزورزیستیو,Diaphragm Welding Silicon Pressure Sensor,Piezoresistive Silicon Pressure Sensor |
||
Product Description
فرآیندهای جوش دیافراگم سنسور فشار سیلیکونی پیزورزیستیو 19 میلی متری عملکرد را تضمین می کنند
فشار سیلیکونی HT19 سنسور
معرفی سنسور فشار سیلیکونی پر از روغن:
- این سنسور شامل یک تراشه فشار سیلیکونی با پایداری بالا و دقت بالا در سطح بین المللی است.
- الگوریتم های جبران دما پیچیده برای ارائه اندازه گیری های دقیق و قابل اعتماد در طیف وسیعی از دمای عملیاتی اجرا می شوند.
- با بهره گیری از بیش از 30 سال تجربه توسعه و تولید، سنسور تحت فرآیندهای کنترل کیفیت دقیق قرار می گیرد تا از قابلیت اطمینان و عملکرد برجسته اطمینان حاصل شود.
- پایداری و قابلیت های عالی این محصول، شناخت و اعتماد گسترده ای را از کاربران در سراسر جهان به دست آورده است.
- این توضیحات بهینه شده، طراحی پیشرفته، مهندسی دقیق و اقدامات کنترل کیفیت دقیق را برجسته می کند که به عملکرد و قابلیت اطمینان استثنایی سنسور فشار سیلیکونی پیزورزیستیو HT19 کمک می کند.
ویژگی های محصول سنسور فشار سیلیکونی پر از روغن:
- محدوده اندازه گیری گسترده: 0~10KPa~100Mpa
- عنصر حسگر سیلیکونی پیزورزیستیو
- دیافراگم فولادی ضد زنگ 316L، تیتانیوم کامل یا هستلوی
- نصب O-ring
- دقت و پایداری بالا.
برنامه های کاربردی سنسور فشار سیلیکونی پر از روغن:
- فشار اندازه گیری گاز و مایع
- بهره برداری از نفت
- تامین آب، تامین گرمایش شهر
- سیستم کنترل فرآیند
- بازرسی هوانوردی و ناوبری
- فشار هیدرولیک
داده های الکتریکی سنسور فشار سیلیکونی
- منبع تغذیه: 1.5mADC
- امپدانس ورودی: 3KΩ~6KΩ
- امپدانس خروجی: 2.5KΩ~6KΩ
- مقاومت عایق: ≥100MΩ/50VDC
- ولتاژ عایق: 500VAC بین محفظه و اتصال الکتریکی باعث آسیب نمی شود
- محیط سازگار: مایع، گاز سازگار با فولاد ضد زنگ 316L
مشخصات عملکرد سنسور فشار سیلیکونی پر از روغن
| پارامترهای عملکرد: | |||||
| محدوده اندازه گیری | گیج (G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| مطلق (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| مهر و موم شده (S) | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPaS,100MPaS | ||||
| Typ | حداکثر | واحد | |||
| خطی بودن | ±0.15 | ±0.3 | %F.S | ||
| تکرارپذیری | 0.05 | 0.1 | %F.S | ||
| هیسترزیس | 0.05 | 0.1 | %F.S | ||
| خروجی آفست صفر | 0±1 | 0±2 | mV | ||
| خروجی مقیاس کامل | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| دریفت دمای آفست صفر | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| دریفت دمای مقیاس کامل | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| دمای جبران شده | ≤20KPa | 0～50 | ℃ | ||
| ≥35kPa | 0～70 | ℃ | |||
| دمای عملیاتی | -20～80 | ℃ | |||
| دمای ذخیره سازی | -40～125 | ℃ | |||
| اضافه بار مجاز | کوچکترین مقدار بین 3 برابر مقیاس کامل یا 120 مگاپاسکال را در نظر بگیرید | ||||
| فشار ترکیدگی | 5 برابر مقیاس کامل | ||||
| پایداری بلند مدت | 0.2 % | F.S/سال | |||
| جنس دیافراگم | 316L | ||||
| مقاومت عایق | ≥200MΩ 100VDC | ||||
| لرزش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | ||||
| ضربه | 100g,11ms | ||||
| زمان پاسخ | ≤1ms | ||||
| آب بندی O-ring | لاستیک نیتریل یا لاستیک فلوئورو | ||||
| محیط پرکننده | روغن سیلیکون | ||||
| وزن | ～28g | ||||
| پارامترها تحت شرایط زیر آزمایش می شوند: جریان ثابت 1.5 میلی آمپر و دمای محیط 25 درجه سانتیگراد | |||||
ابعاد
توجه:
1. در حین مونتاژ، به هماهنگی اندازه هسته و محفظه فرستنده توجه کنید تا به هوابندی مورد نیاز برسید.
2. در طول فرآیند مونتاژ محفظه، اطمینان حاصل کنید که به صورت عمودی تراز شده است و فشار یکنواختی وارد کنید تا از گیر کردن یا آسیب رساندن به صفحه جبران جلوگیری شود.
3. اگر محیط تحت آزمایش با دیافراگم هسته و مواد محفظه (316L) ناسازگار است، باید دستورالعمل های ویژه ای هنگام ثبت سفارش ارائه شود.
4. از فشار دادن دیافراگم سنسور با دست یا اشیاء تیز خودداری کنید تا از تغییر شکل یا سوراخ شدن دیافراگم و آسیب به هسته جلوگیری شود.
5. پورت فشار هسته گیج را به اتمسفر باز نگه دارید تا از ورود آب، بخار آب یا محیط های خورنده به محفظه فشار منفی هسته گیج جلوگیری شود.
6. در صورت وجود هرگونه تغییر در پین، لطفاً به برچسب روی محصول واقعی مراجعه کنید.
سوالات متداول:
Q1:آیا شما شرکت تولیدی هستید؟
A1:ما تولید کننده ای با حدود 30 سال تجربه هستیم.
Q2:محصول سفارشی
A2:ما خدمات OEM و طراحی سفارشی را ارائه می دهیم.
Q3:تضمین کیفیت
A3:محصولات ما دارای گارانتی محدود 12 تا 18 ماهه از تاریخ حمل و نقل به خریدار اصلی هستند. Hengtong محصولات معیوب را به صورت رایگان تعویض یا تعمیر می کند. این گارانتی برای هیچ واحدی که اصلاح، سوء استفاده یا نادیده گرفته شده باشد، اعمال نمی شود.
Q4:حمل و نقل و بسته بندی
A4:محصولات به طور کلی توسط اکسپرس بین المللی از جمله UPS، FedEx، DHL و INT برای حمل و نقل پیش پرداخت شده حمل می شوند، همچنین می توانید از حساب حمل و نقل خود برای جمع آوری استفاده کنید، بسته بندی صادراتی استاندارد، از جمله گواهی بازرسی.
Q5:با ما تماس بگیرید
A5:ما یک تیم فروش فعال و با تجربه داریم تا در مورد مسائل فنی و تجاری به شما خدمت کنیم. فقط به ما پیام بگذارید یا روی خدمات آنلاین کلیک کنید.
