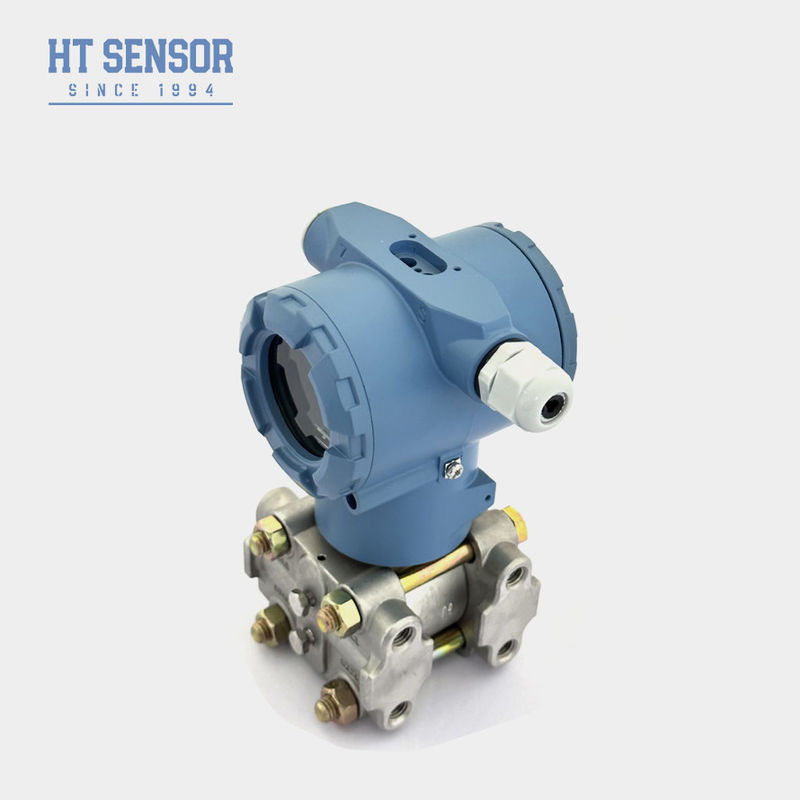

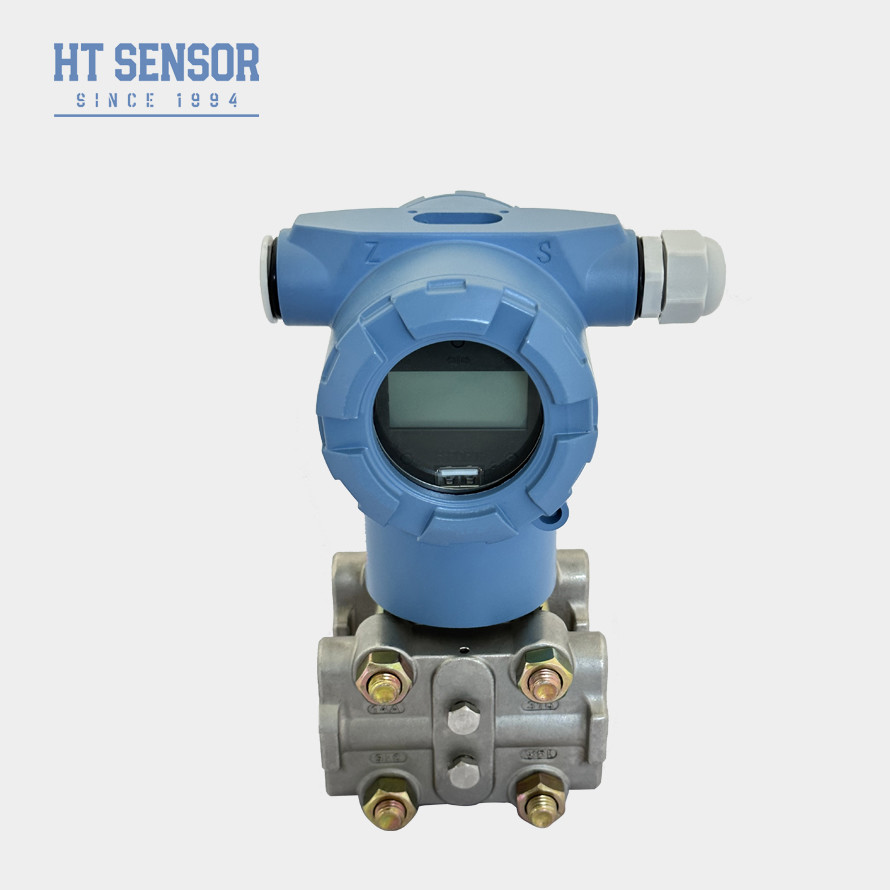

4-20 میلیآمپر با HART فرستنده فشار تفاضلی نشانگر خازنی سنسور سطح مبدل
Product Details
| شماره مدل: | HT3351 | منبع برق: | 15~42VDC |
|---|---|---|---|
| وزن: | 3.6 کیلوگرم | ثبات: | +-0.2%F.S/سال |
| نوع فشار: | فشار دیفرانسیل | مشخصات: | 500pa~2000kpa |
| نوع: | سنسور فشار دیفرانسیل خازنی | محیط اندازه گیری: | گاز و مایع |
| درجه دقت: | 0.1٪ | رتبه Ip: | IP65 |
| برجسته کردن |
20mA فرستنده فشار فرقی,دنده فشار دیفرانسیل,سنسور شاخص ظرفیت فشار فرقی فرستنده,Differential Pressure Transducer,Capacitive Indicator Sensor Differential Pressure Transmitter |
||
Product Description
معرفی فرستنده فشار فرقی ظرفیت:
HT3351 فرستنده سنسور فشار دیفرانسیل ظرفیت، تفاوت فشار یا تفاوت فشار برای تغییر مقدار ظرفیت سنسور،سیگنال آنالوگ حاصل از تبدیل AD، به یک سیگنال دیجیتال ارسال شده به میکروپروسسر. پس از محاسبه و پردازش میکروپروسسر،سیگنال دیجیتال خروجی پس از تبدیل دیجیتال به آنالوگ به مدار کنترل فعلی ارسال می شود.، و تبدیل به 4 ~ 20mA خروجی سیگنال جریان آنالوگ. برای اندازه گیری مایع محدوده کوچک، گاز.
ویژگی های محصولاز فرستنده فشار دیفرانسیل ظرفیتی:
1فرستنده طراحی ساختار فولاد ضد زنگ، ساختار جمع و جور، نصب آسان را اتخاذ می کند.
2. پس از جبران شدید دما و غربالگری پیری ، برای اطمینان از عملکرد پایدار و قابل اعتماد.
3رابط الکتریکی می تواند پلاگین را انتخاب کند یا به طور مستقیم متصل شود.
درخواست هااز فرستنده فشار دیفرانسیل ظرفیتی:
1مناسب برای اندازه گیری فشار فرقی گاز ها یا مایعات مختلف در خط لوله در صنایع نفتی، شیمیایی، برق، هیدرولوژی و سایر صنایع است.
2اندازه گیری فشار لوله و اتاق
محدوده:
| تولید | خروجی آنالوگ: دو سیم 4-20mADC |
| خروجی دیجیتال: دو سیم 4-20mADC و سیگنال دیجیتال متغیر متراکم با توافق HART | |
| منبع برق | ولتاژ تغذیه 12.5-45VDC |
| محدودیت بار | مقاومت حداکثر بار Rmax در حلقه توسط ولتاژ تغذیه تعیین شده است، نقاشی زیر را ببینید. پروتکل هارت نیاز به مقاومت بار حداقل 250Ω، نه بیشتر از 600Ω |
| فاصله ارتباطات | حداکثر 1.5 کيلومتر، ارتباطات چند آدرس مي تواند 15 فرستنده هوشمند به حداکثر متصل کند. |
| نمايش | 4 صفحه نمایش دیجیتال، 5 صفحه نمایش LCD، نوع نشانگر. |
| ضد انفجار | ExiaIICT5؛ نوع ضد انفجار |
| تعویض صفر | می تواند انتقال مثبت و یا انتقال منفی، اما نمی تواند از حداکثر ارزش تجاوز کند |
| درجه حرارت | دمای محیط -40-85°C ((وقتی LCD را انتخاب می کنید: -20-70°C) |
| دمای متوسط | -40 ≈ 104°C |
| فشار ایستاتیک و فشار بیش از حد یک طرفه | 3.45KPa ((فشار مطلق) ∙ 31.2MPa ((فشار اندازه گیری) |
| رطوبت نسبی | 5 ٪ 98٪RH |
| زمان اجرا | کمتر از 5 ثانیه |
| تغییر ظرفیت | کمتر از 0.16 سانتی متر |
| تنظیم رطوبت | 0.20~25 ثانیه |
| حالت خرابی هشدار | در صورت بروز خرابی، عملکرد تشخیص خودکار 3.9 یا 21.0mA را تولید می کند |
| حفاظت از پیکربندی | برای جلوگیری از داده ها تغییر تصادفی، می توانید از نرم افزار یا محافظت از کلید قفل داده های ثبت استفاده کنید |
اصل کاراز فرستنده فشار دیفرانسیل ظرفیتی:
همانطور که در اصل کار نشان داده شده است، فشار خارجی یا تفاوت فشار باعث تغییر خاصی در مقدار ظرفیت سنسور می شود.آن را به یک سیگنال فرکانس تبدیل و به میکروپروسسر ارسال می شودپس از محاسبه میکروپروسسر، سیگنال کنترل فعلی به مدار کنترل فعلی خروجی می شود و به جریان آنالوگ 4-20mA تبدیل می شود.میکروپروسسر مسئول تعامل و سایر اقدامات (نمایش و تنظیمات) است. پورت ارتباطی برای ارتباطات دیجیتال نیاز به پورت ویژه شرکت ما دارد. ماژول HART ارتباطات فرستنده HART را اجرا می کند.
روش های اندازه گیریاز فرستنده فشار دیفرانسیل ظرفیتی:
اندازه گیری سطح مایع:
در اندازه گیری جریان مایع، نل های فشار باید در طرف لوله فرآیند شکسته شوند تا از رسوب مدفون جلوگیری شود.فرستنده باید در کنار یا زیر شیر فشار نصب شود.، برای جلوگیری از تخلیه حباب های هوا به لوله فرآیند.
