HT26V 10V حسگر فشار سیلیکون بازدارنده سیلیکون
Product Details
| شماره مدل: | HT26V | نوع سیگنال خروجی: | 10mv/V آنالوگ |
|---|---|---|---|
| قدرت: | 5-10VDC | مواد: | فولاد ضد زنگ |
| محیط اندازه گیری: | گاز و مایع | دیا: | 19 میلی متر |
| بالا: | OEM | بسته حمل و نقل: | کارتن |
| تایپ کنید: | سنسور فشار سیلیکون | سفارشی سازی: | در دسترس OEM و ODM |
| برجسته کردن |
حسگر فشار سیلیکون پیزورسیستوی دیافراگم,حسگر فشار سیلیکون پیزورسیستوی OEM,سنسور دیافراگم OEM,OEM Piezoresistive Silicon Pressure Sensor,Diaphragm Sensor OEM |
||
Product Description
HT26V 10V حسگر فشار سیلیکون بازدارنده حسگر دیافراگم OEM

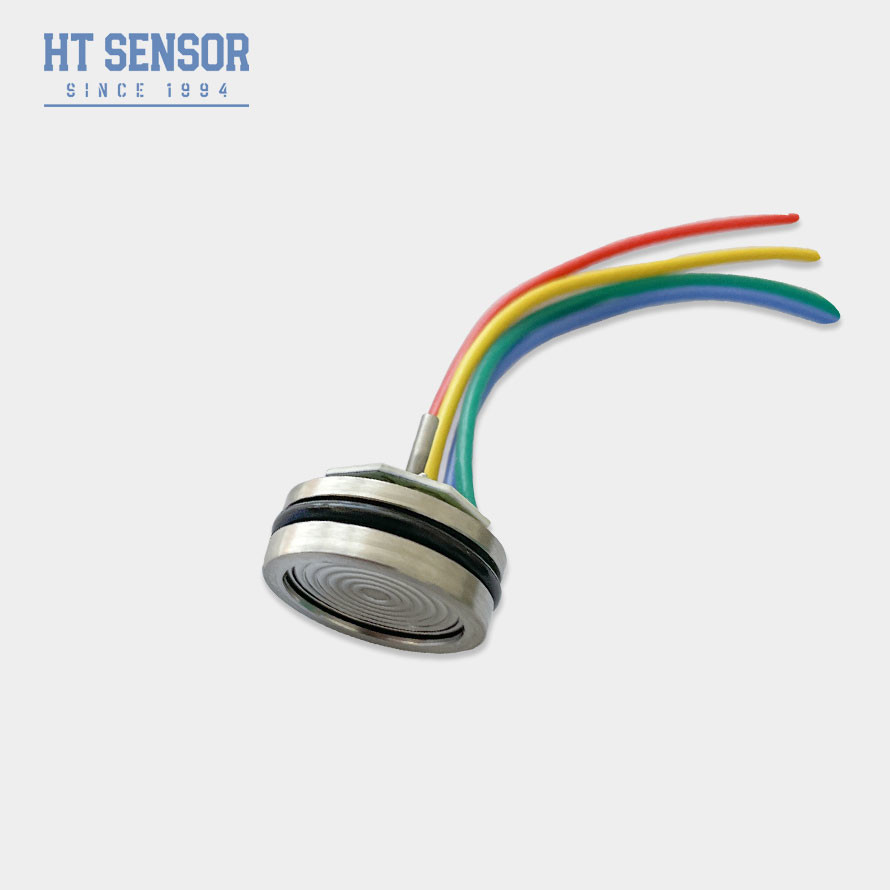

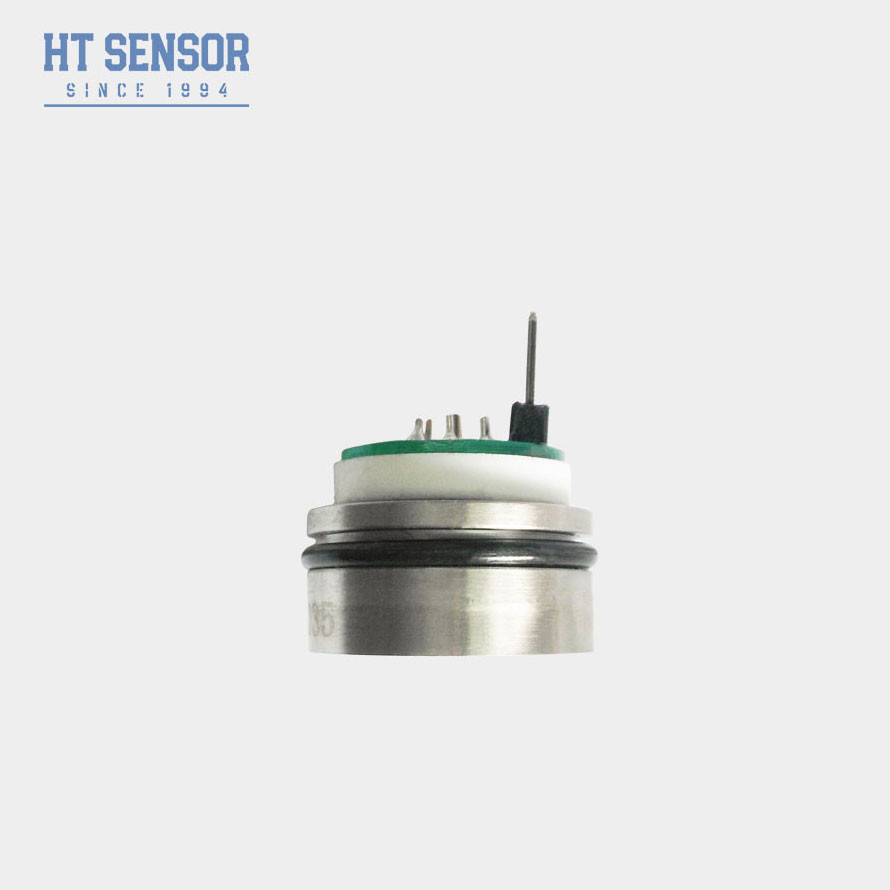

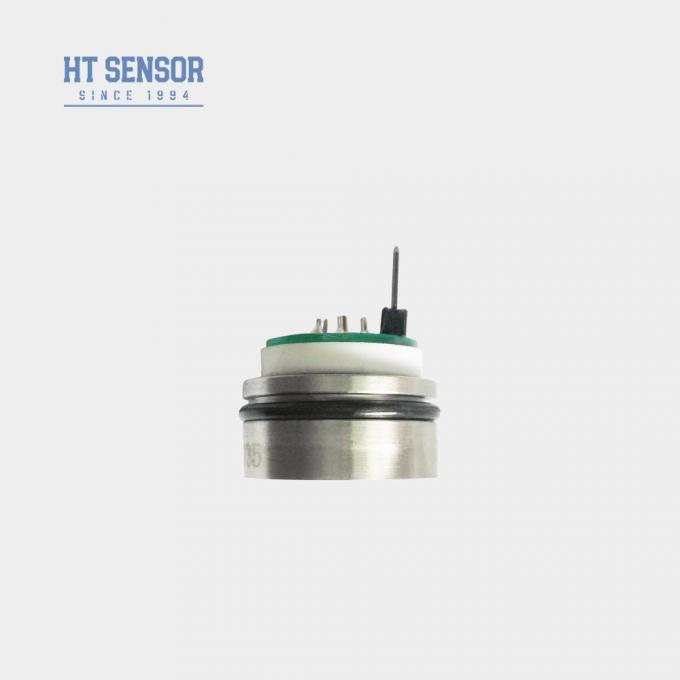

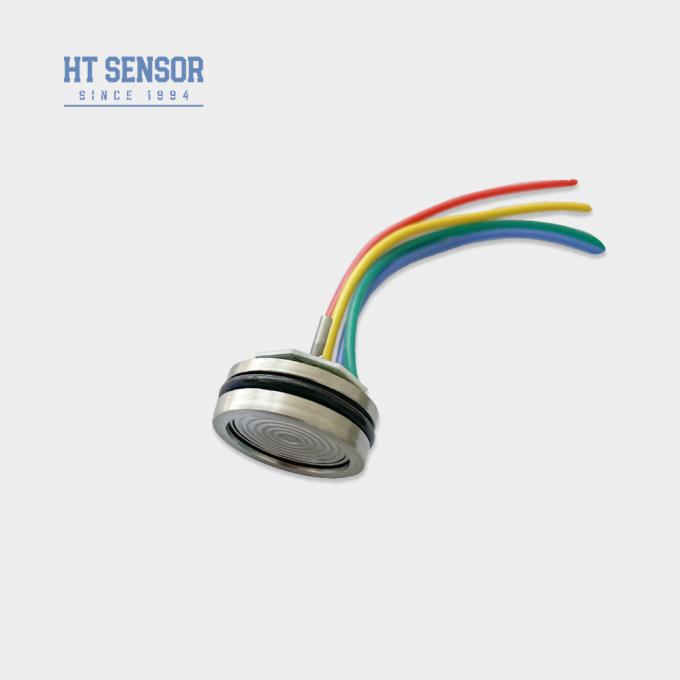

HT26V سیلیکون Piezoresistive فشار سنسور
معرفی سنسور فشار سیلیکون:
حسگر فشار سیلیکون HT26V یک نوع نوع پیزورسیستیو است، هسته آن گسترش اجزای کریستال سیلیکون بسیار پایدار است.تفاوت فشار محیط اندازه گیری شده از طریق یک دیافراگم عایق 316L و روغن سیلیکونی مهر شده به دیافراگم سیلیکونی منتقل می شود.ساختارهای سفارشی از قطر معمولی 19 میلی متر ساخته شده اند و به شدت سفارشی شده اند، با قطعات فولاد ضد زنگ در دسترس به عنوان پایین به عنوان 7mm.5-10V ولتاژ ثابت منبع برق، خروجی منظم.حسگر فشار HT26V مجهز به حلقه های O است، برای مهر فشار استفاده می شود، نصب آسان.
- منبع برق ولتاژ ثابت و سیگنال های استاندارد خروجی.
- قابلیت اطمینان بالا، ثبات خوب.
- ارتفاع 7 میلی متر است و ساختار های مختلف می توانند سفارشی شوند.
- مناسب برای نفت، مواد شیمیایی، فلزات سازی، برق، هیدرولوژی و دیگر سایت های فرآیند صنعتی.
- در صنعت کشتی و هواپیمایی استفاده می شود.
- برای سیستم کنترل هیدرولیک و پنوماتیک مناسب است.
- برای برنامه های کنترل فرآیند استفاده می شود.
- منبع برق: ≤10VDC
- ولتاژ خروجی حالت مشترک: 50٪ از ورودی (معمولاً)
- مقاومت ورودی: 4KΩ ~ 20KΩ
- مقاومت خروجی:2.5KΩ~6KΩ
- اتصال الکتریکی: سیم درجه حرارت بالا 100 میلی متری، کابل نوار و کانکتورهای پین
| پارامترهای عملکرداز سنسور فشار سیلیکون: | |||||
| محدوده اندازه گیری | گج ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000KPa | |||
| مطلق ((A) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مهر و موم شده | 3500KPaS,7MPaS,10MPaS | ||||
| نوع | مکس | واحد | |||
| عدم خطی بودن | ±0.15 | ±0.3 | %F.S | ||
| تکرار | 0.05 | 0.1 | %F.S | ||
| هیسترز | 0.05 | 0.1 | %F.S | ||
| خروجی صفر Offset | 0±1 | 0±2 | mV | ||
| تولید کامل | ≤20KPa | 50±1 | 50±2 | mV | |
| ≥35kPa | 100±1 | 100±2 | mV | ||
| صفر Temp Offset. Drift | ≤20KPa | ±1 | ±2.5 | %F.S | |
| ≥35kPa | ±0.8 | ± 15 | %F.S | ||
| دمای کامل مقیاس | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.8 | ± 15 | %F.S | ||
| معاوضات موقت | ≤20KPa | 0 تا 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| دمای کار | -20 تا 80 | oC | |||
| دمای ذخیره سازی | -40 تا 125 | oC | |||
| بار بیش از حد مجاز | 3 برابر مقیاس کامل | ||||
| فشار انفجار | 5 برابر مقیاس کامل | ||||
| ثبات بلند مدت | 0.2 درصد | F.S/سال | |||
| مواد دیافراگم | 316L | ||||
| مقاومت عایق | ≥200MΩ 100VDC | ||||
| ارتعاش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | ||||
| شوک | 100 گرم، 11 میلیمتر | ||||
| زمان پاسخ | ≤1ms | ||||
| مهر O-ring | لاستیک نایتریل یا لاستیک فلورو | ||||
| ماده پر کننده | روغن سیلیکون | ||||
| وزن | ~ 25 گرم | ||||
| پارامترها در شرایط زیر آزمایش می شوند: ولتاژ ثابت 10V و دمای محیط 25oC | |||||

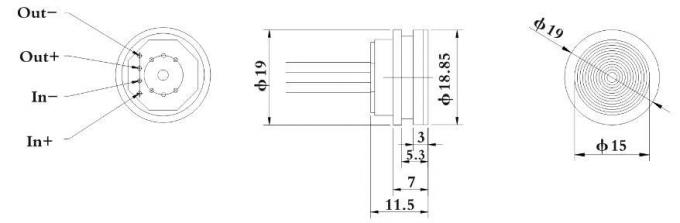

| طرح ساخت و ساز | |
| لوله فشار <3.5MPaS |
|
| نرمال ≥3.5MPaS <40MPaS |
|

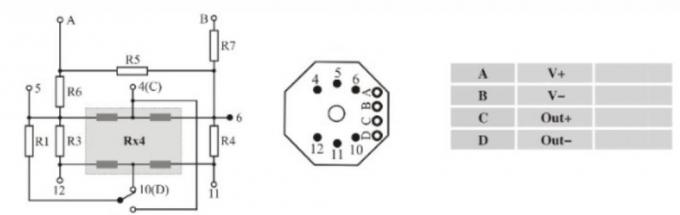

| اتصال الکتریکی و جبران |
|
| نمونه های انتخاب |
| نکات سفارش |
| FQA |
.
.
| شرکت |
