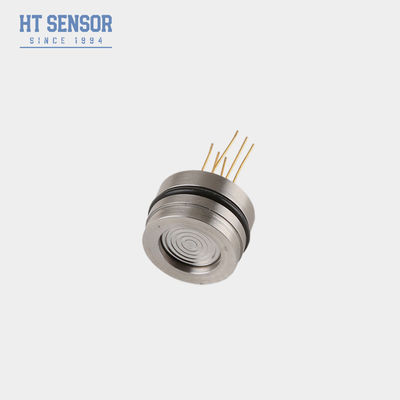

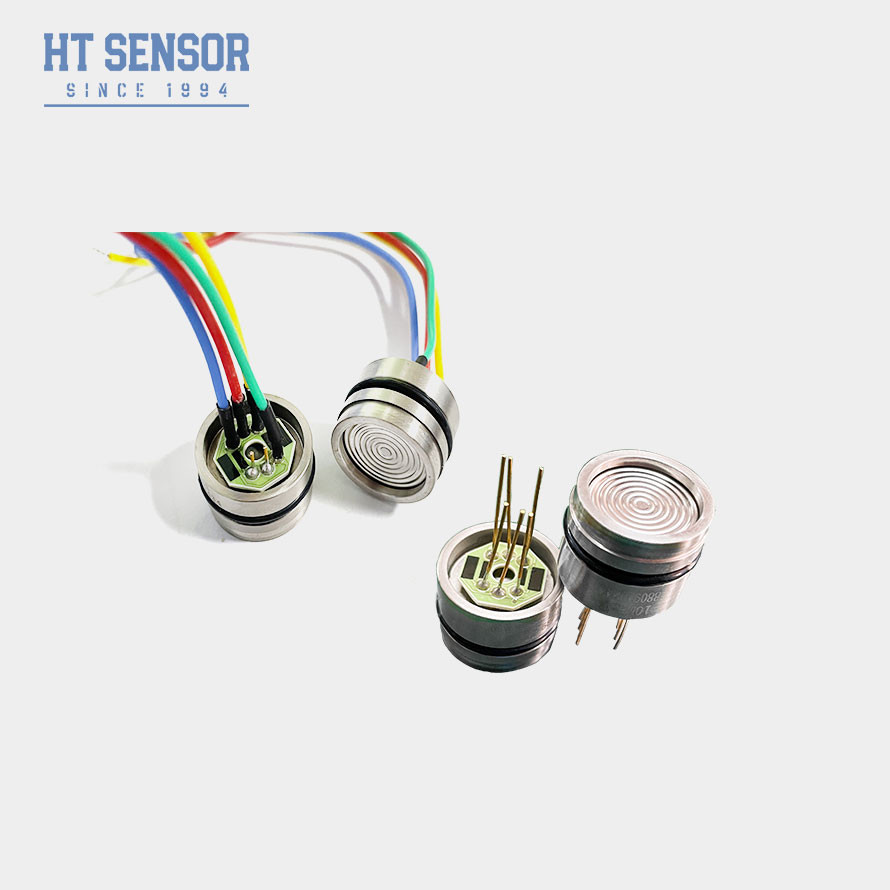

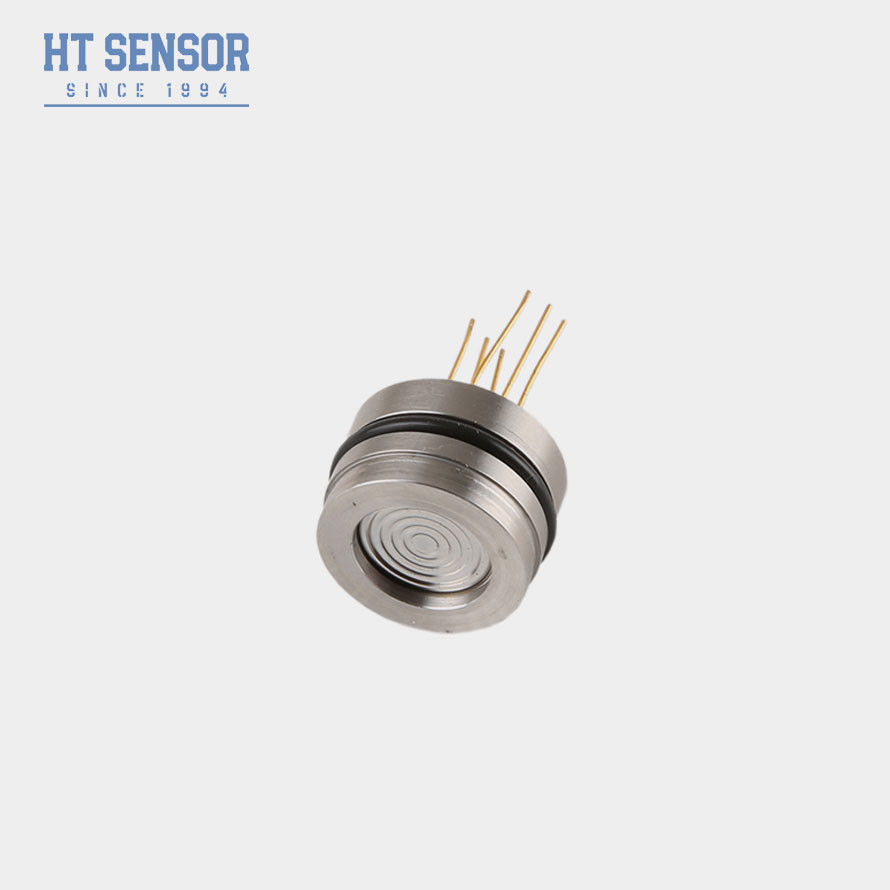

HT19 سنسور فشار دیافراگم سیلیکون پخش هسته 316L سنسور سطح فولاد ضد زنگ
Product Details
| مواد: | فولاد ضد زنگ 316L | محدوده حداقل: | 10 کیلوپا |
|---|---|---|---|
| دامنه حداکثر: | 60 مگا پاسکال | تهیه کردن: | کمتر از 2mA (قیمت معمولی 0.4-1.5mA) |
| خروجی: | سیگنال mv (0-80mv) | قابل انتخاب: | سیم سیلیکونی چهار رنگ |
| مدل: | HT19 | بالا: | 12mm /15mm |
| برجسته کردن |
حسگر فشار دیافراگم سیلیکون,حسگر فشار 316L HT19,حسگر سطح فولاد ضد زنگ 316L,316L HT19 Pressure Sensor,316L Stainless Steel Level Sensor |
||
Product Description
HT19 سنسور فشار دیافراگم سیلیکون پراکنده 316L سنسور سطح فولاد ضد زنگ
HT19 پیزورسیستویسیلیکونسنسور فشار
معرفی سنسور فشار سیلیکونی 15 میلی متری:
حسگر فشار سیلیکون پیزورسیستیو HT19. اجزای اصلی آن عناصر حسگر سیلیکون با ثبات بالا هستند.بسته حسگر از روغن سیلیکون برای انتقال فشار از یک دیافراگم فولاد ضد زنگ 316L به عنصر حسگر استفاده می کندبرای اندازه گیری فشار هوا و مایع از اثر پیزورسیستوی سیلیکون منتشر شده استفاده شد.این بیشتر استفاده می شود سنسور سیلیکون برای اندازه گیری فشار و قیمت نیز ارزان تر از انواع دیگر است.
ویژگی های محصولاز سنسور فشار سیلیکونی 15 میلی متری:
- محدوده اندازه گیری گسترده: 0 ~ 10 kpa ~ 60 mpa.
- حسگر نوع سیلیکون پیزورسیستوی
- Full316LSS، تمام تيتانيوم يا غشاي هستيلوي.
- مهر O-ring.
- دقت بالا و ثبات خوب
درخواست هااز سنسور فشار سیلیکونی 15 میلی متری:
- فشار گازهای و مایعات سازگار با فولاد ضد زنگ 316L را اندازه گیری کنید.
- حفاری نفت
- شهر داراي آب و گرما است.
- سیستم کنترل فرآیند
- بازرسي هوايي و دريايي
- هیدرولیک
عملکرد الکتریکیاز سنسور فشار سیلیکونی 15 میلی متری:
- عرضه:1.5mADC
- مقاومت ورودی: 3KΩ ~ 6KΩ
- مقاومت خروجی:2.5KΩ~6KΩ
- مقاومت عایق:≥100MΩ/50VDC
- ولتاژ عایق: 500VAC بین خانه و اتصال الکتریکی باعث آسیب نخواهد شد
- سازگاری متوسط: مایع، گاز سازگاری با فولاد ضد زنگ 316L
مشخصات عملکرد سنسور فشار سیلیکونی:
| پارامترها |
محدوده: 0~10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 700KPa، 1MPa، 2MPa3.5 MPa،7 MPa،10 MPa،20 MPa،40 MPa،60 MPa،100 MPa |
|||
| نمادین | مکس | واحدها | ||
| فشار غیر خطی |
±0.15 |
±0.3 | %F.S | |
| تکرار فشار و هیسترز | 0.02 | 0.05 | %F.S | |
| خروجی صفر | 0±1 | 0±2 | mV | |
| خروجی اسپان | ≤20KPa | 50±10 | 50±30 | mV |
| ≥35 KPa | 100±10 | 100±30 | mV | |
| خطای دمای صفر | ≤20KPa | ±1 | ±2 | %F.S |
| ≥35 KPa | ±0.5 | ±1 | %F.S | |
| خطای دمایی | ≤20KPa | ±1 | ±2 | %F.S |
| ≥35 KPa | ±0.5 | ±1 | %F.S | |
| فشار اثبات | 3X محدوده نامی یا 120MPa، هر کدام کمتر باشد | ------- | ||
| محدوده دمای عملیاتی | -20 تا 80 | °C | ||
| محدوده دمای جبران شده | 0~70, 0~50 ((مجموعه ≤20KPa) | °C | ||
| محدوده دمای ذخیره سازی | -40 تا 125 | °C | ||
توجه: پارامتر بالا در شرایط: عرضه: 1.5mA دمای: 25°C
ابعاد
| نکات سفارش |
1در مونتاژ، توجه باید به هماهنگی اندازه هسته و خانه فرستنده برای دستیابی به سخت گیری هوا مورد نیاز پرداخت شود.
2در طول مونتاژ پوسته، اطمینان حاصل کنید که عمودی است و فشار را به طور مساوی اعمال کنید تا از گیر کردن یا آسیب رساندن به صفحه جبران جلوگیری شود.
3اگر ماده مورد آزمایش با دیافراگم هسته ای و مواد محفظه (316L) سازگار نباشد، دستورالعمل های ویژه ای باید در هنگام سفارش ارائه شود.
4از فشار دادن به دیافراگم سنسور با دستان خود یا اشیاء تیز برای جلوگیری از تغییر شکل یا سوراخ شدن دیافراگم و آسیب به هسته اجتناب کنید.
5. دروازه فشار هسته فشار سنج را برای اتمسفر باز نگه دارید تا از ورود آب، بخار آب یا مواد خوردنی به اتاق فشار منفی هسته فشار سنج جلوگیری شود.
6. اگر هر گونه تغییر در پین وجود دارد، لطفا به برچسب حمل و نقل واقعی مراجعه کنید.
