HT-IQ فلش نصب شده سنسور کلیمپ محکم مهر و موم دیافراگم فشار تبدیل سیلیکون فشار سنسور
Product Details
| شماره مدل: | HT-IQ | محدوده: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| نوع سیم کشی: | داربست های طلا شده Kovar یا 4 سیم | محیط اندازه گیری: | هوا و آب و روغن مایع |
| دیا: | 50.4 میلی متر | خروجی: | 100mv+-30mv آنالوگ |
| قدرت: | 1.5 میلی متر | تایپ کنید: | سنسور فشار سیلیکون پخش شده |
| مواد: | فولاد ضد زنگ 316L | موضوع: | 50.4 میلی متر |
| برجسته کردن |
سنسور نصب شده به شدت فلش,کلمپ فشار دماژور دیافراگم محکم بسته شده,حسگر نصب شده در دیافراگم مهر و موم,Clamp Tightly Sealed Diaphragm Pressure Transducer,Sealed Diaphragm Flush Mounted Sensor |
||
Product Description

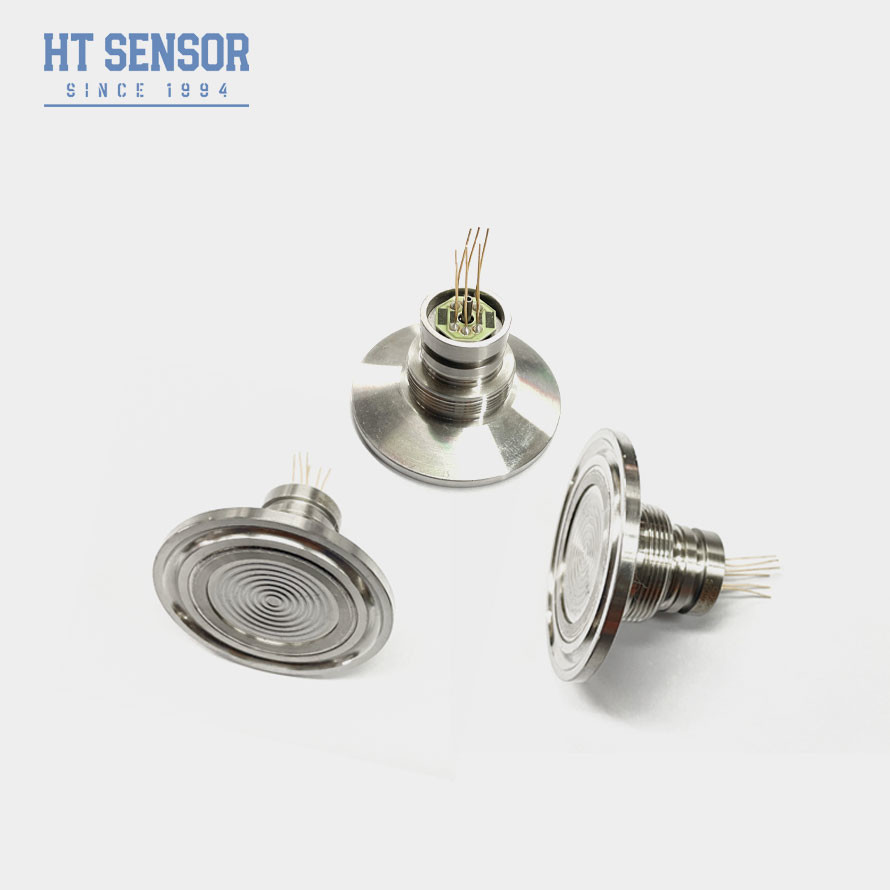

HT-IQ سنسور فشارسنج نصب شده با فلاش، گیره محکم بسته شده، دیافراگم
HT-IQ پیزورزیستیوسیلیکون سنسور فشار
معرفی سنسور فشار سیلیکونی فلاش:
سنسور فشار HT - IQ نوعی سنسور فشار دیافراگمی سیلیکونی با انتشار فلاش است. سنسور فشار گیره از فناوری پر کردن روغن سیلیکون یکبار مصرف استفاده می کند. دیافراگم با روغن سیلیکون احساس فشار می کند که به تراشه منتقل می شود، مدار جبران سیگنال های الکتریکی خطی فشار را اصلاح می کند. کارت محکم بسته شده است تا از پوسته پوسته شدن، غیر بهداشتی و چسبندگی جلوگیری شود. به طور گسترده در صنایع غذایی، دارویی، شراب و سایر صنایع بهداشتی استفاده می شود، به طور کلی برای اندازه گیری محیط هایی که ممکن است آلوده شوند مناسب است. ساختار گیره دیافراگم تخت، نصب و جداسازی آسان، تمیز کردن آسان.
ویژگی های محصول سنسور فشار سیلیکونی فلاش:
- فناوری پیشرفته و بسته بندی محفظه فولادی ضد زنگ 316L.
- جبران دما و تصحیح صفر توسط مدار فیلم ضخیم.
- قابلیت اطمینان، تکرارپذیری و پایداری عالی.
- ساختار دیافراگم شستشو برای تمیز کردن آسان.
- منبع تغذیه: ≤2mA DC (معمول 1.5mA DC)
- امپدانس ورودی : 2.5KΩ~6KΩ
- امپدانس خروجی: 2.5KΩ~6KΩ
- اتصال الکتریکی: پین های Kovar با روکش طلا یا سیم های با دمای بالا 100 میلی متری.
| پارامترهای عملکردسنسور فشار سیلیکونی منتشر شده با فلاش: | |||||
| محدوده اندازه گیری | گیج (G) | 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| مطلق (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| مهر و موم شده (S) | 3500KPaS | ||||
| Typ | حداکثر | واحد | |||
| غیر خطی بودن | ±0.15 | ±0.3 | %F.S | ||
| تکرارپذیری | 0.05 | 0.1 | %F.S | ||
| پسماند | 0.05 | 0.1 | %F.S | ||
| خروجی آفست صفر | 0±1 | 0±2 | mV | ||
| خروجی مقیاس کامل | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| دریفت دما آفست صفر | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| دریفت دما در مقیاس کامل | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| دمای جبران شده | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| دمای عملیاتی | -20~80 | ºC | |||
| دمای ذخیره سازی | -40~125 | ºC | |||
| اضافه بار مجاز | کمترین مقدار بین 3 برابر مقیاس کامل یا 120 مگاپاسکال را در نظر بگیرید | ||||
| فشار ترکیدگی | 5X مقیاس کامل | ||||
| پایداری طولانی مدت | 0.2 % | F.S/سال | |||
| جنس دیافراگم | 316L | ||||
| مقاومت عایق | ≥200MΩ 100VDC | ||||
| لرزش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | ||||
| شوک | 100g,11ms | ||||
| زمان پاسخ | ≤1ms | ||||
| آب بندی O-ring | لاستیک نیتریل یا لاستیک فلوئورو | ||||
| محیط پرکننده | روغن سیلیکون | ||||
| وزن | ~200g | ||||
| پارامترها تحت شرایط زیر آزمایش می شوند: 1.5mA @25°C | |||||
| ساخت و ساز کلی | |
| ابعاد |
|
| اتصال الکتریکی و جبران |
|
| نمونه های انتخاب |
| نکات سفارش |
2. در طول فرآیند مونتاژ محفظه، اطمینان حاصل کنید که به صورت عمودی تراز شده است و فشار یکنواختی وارد کنید تا از گیر کردن یا آسیب رساندن به صفحه جبران جلوگیری شود.
3. اگر محیط آزمایش با دیافراگم هسته و مواد محفظه (316L) ناسازگار است، باید هنگام ثبت سفارش دستورالعمل های ویژه ای ارائه شود.
4. از فشار دادن دیافراگم سنسور با دست یا اشیاء تیز خودداری کنید تا از تغییر شکل یا سوراخ شدن دیافراگم و آسیب به هسته جلوگیری شود.
5. پورت فشار هسته گیج را به اتمسفر باز نگه دارید تا از ورود آب، بخار آب یا محیط های خورنده به محفظه فشار منفی هسته گیج جلوگیری شود.
6. در صورت وجود هرگونه تغییر در پین، لطفاً به برچسب روی محصول واقعی مراجعه کنید.
