BPHT24 فلش دیافراگم فشار ترانسدوسر سنسور فشار فولاد ضد زنگ 4-20mA سنسور سطح صنعتی
Product Details
| مدل شماره: | BPHT24 | محدوده: | 0-10kpa~35Mpa |
|---|---|---|---|
| قدرت: | 24Vdc | خروجی: | 4-20mA /0-10VDC و غیره |
| موضوع: | G1/2 1/2NPT و غیره | نوع فشار: | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| تایپ کنید: | سنسور ترانسمیتر فشار دیافراگم فلاش | محیط اندازه گیری: | مایع، گاز، چسب نوشیدنی و غیره |
| برجسته کردن |
BPHT24 فلش دیافراگم فشار سنج,دنده فشار دیافراگم 4-20mA,سنسور فشار فولاد ضد زنگ 4-20mA,Flush Diaphragm Pressure Transducer 4-20mA,Stainless Steel Pressure Sensor 4-20mA |
||
Product Description

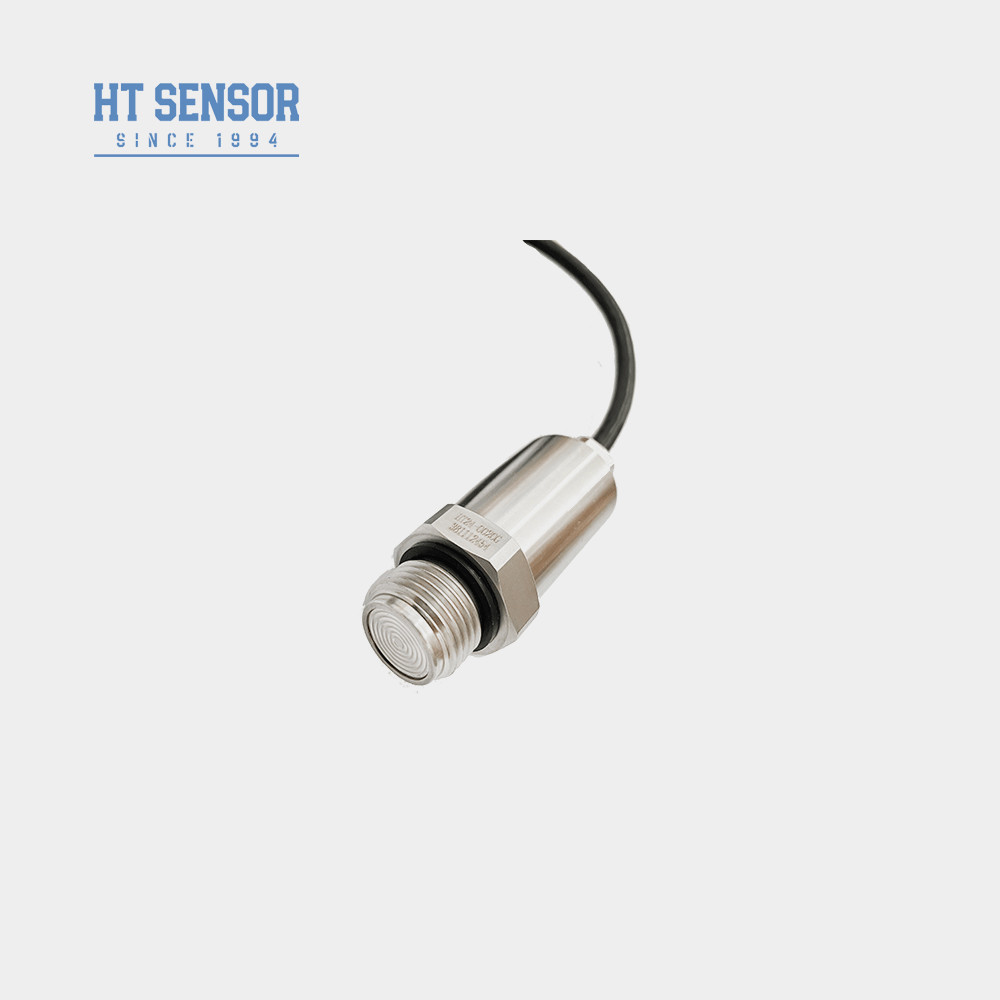

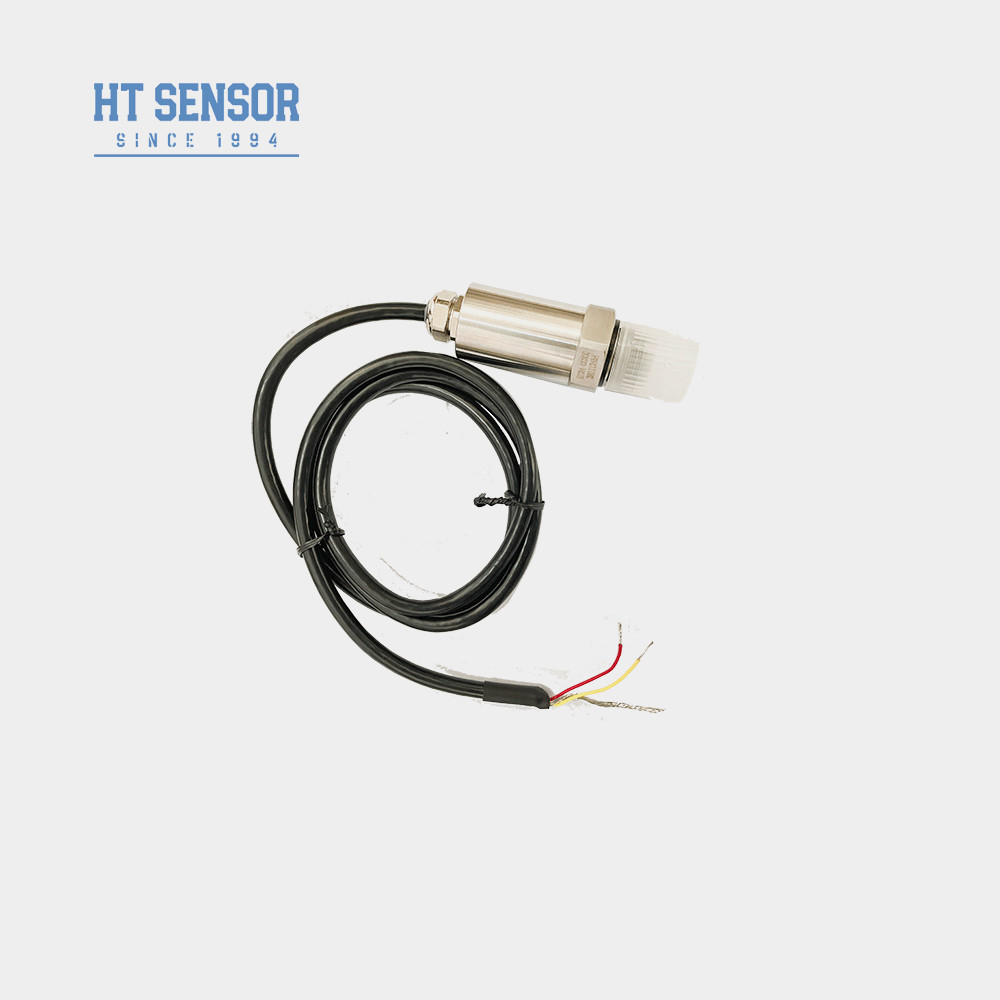

سنسور ترانسمیتر فشار BPHT24 با ساختار کاملاً فولاد ضد زنگ 4-20 میلی آمپر
ترانسمیتر فشار BPHT24
معرفی سنسور ترانسمیتر فشار دیافراگم فلاش:
ترانسمیتر فشار دیافراگم فلاش BPHT24 سنسورترانسمیتر فشار با طراحی رزوه ای و ساختار فیلم صاف خود، نصب آسان و قابلیت های سنجش دقیق فشار را ارائه می دهد. این دستگاه معمولاً در سیستم های اتوماسیون برای تبدیل سیگنال های فشار به خروجی های الکتریکی استفاده می شود و امکان کنترل و نظارت مؤثر را فراهم می کند.
ویژگی های محصولسنسور ترانسمیتر فشار دیافراگم فلاش:
1. گزینه های مختلف رابط فشار
2. طراحی شده برای کاربردهای بهداشتی برای جلوگیری از مقیاس بندی محیط
3. دقت بالا با ساختار کاملاً فولاد ضد زنگ
4. تمیز کردن آسان
کاربردهاسنسور ترانسمیتر فشار دیافراگم فلاش:
- این محصول برای اندازه گیری گازها و مایعات غیر خورنده با استفاده از مواد 316L طراحی شده است.
- این دستگاه به ویژه برای کاربردها در صنایع حفاظت از محیط زیست و شیمیایی مناسب است.
- این محصول به دلیل قابلیت اطمینان و دقت بالا در صنایع دریایی و هوایی نیز به طور گسترده ای مورد استفاده قرار می گیرد.
- علاوه بر این، این ترانسمیتر فشار برای استفاده در صنایع پزشکی، بیودارویی و بهداشت مواد غذایی که دقت و تمیزی از اهمیت بالایی برخوردار است، ایده آل است.
| پارامترهای عملکرد سنسور ترانسمیتر فشار دیافراگم فلاش | |
| محدوده اندازه گیری | 0~35Kpa…~20MPa |
| نوع فشار | فشار سنج، فشار مطلق، فشار مهر و موم شده |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت @ 25ºC | ±0.25% (معمولی) ±0.5% (حداکثر) |
| تکرارپذیری و هیسترزیس | 0.02%F.S(معمولی) 0.05%F.S(حداکثر) |
| پایداری طولانی مدت | ±0.1%F.S/سال(معمولی) ±0.2%F.S/سال(حداکثر) |
| انحراف دمای نقطه صفر | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| انحراف دمای مقیاس کامل | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| پاسخ فرکانسی | 2.4Khz |
| دمای جبران | 0-70ºC(≤10mpa، قابل تنظیم) |
| دمای عملیاتی | -20ºC~80ºC |
| دمای ذخیره سازی | -40ºC~120ºC |
| لرزش | 10g,55Hz ~ 2kHz |
| جنس بدنه | 304,316L |
| جنس دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| رتبه ضد انفجار | Ex db IIC T6 Gb |
| رتبه حفاظت | IP65 |
| آب بندی اورینگ | لاستیک فلوئور |
| وزن | ~0.15kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4~20mA | 12~30VDC | 2/3/4 سیم |
| 0~10/20mA | 3 سیم |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| پروتکل ارتباطی RS485 | 3.6~30V / باتری | 4 سیم |

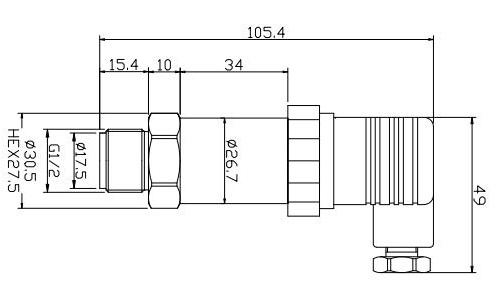

| ساختار طرح کلی سنسور ترانسمیتر فشار دیافراگم فلاش | |
| ابعاد | |
| نکات سفارش |
- لطفاً قبل از انتخاب، اطمینان حاصل کنید که محیط مورد آزمایش با قسمت تماس محصول سازگار است.
- توجه داشته باشید که محصولات ضد انفجار هنگام سفارش، دارای سر نمایشگر دیجیتال نیستند.
- هنگام سفارش ترانسمیتر با سر نمایشگر LCD یا LED، اطمینان حاصل کنید که منبع تغذیه کمتر از 20VDC نباشد.
- برای عملکرد قابل اعتماد، توصیه می شود دستگاه های محافظ صاعقه در میدان نصب شوند و از اتصال زمین مناسب محصول و منبع تغذیه اطمینان حاصل شود.
- محدوده دمای عملیاتی نامی اورینگ لاستیک فلوئور از 20- تا 250 درجه سانتیگراد است. اگر دمای عملیاتی کمتر از 20- درجه سانتیگراد باشد، لطفاً اورینگ EPDM را انتخاب کنید.
- طول کابل پیش فرض 1.5 متر است و سه جنس کابل برای انتخاب وجود دارد. در صورت عدم وجود دستورالعمل خاص، از جنس کابل پلی اتیلن استفاده خواهد شد. در صورت نیاز به جنس کابل متفاوت، لطفاً آن را در سفارش مشخص کنید.
- در صورت وجود الزامات خاص مانند لرزش شدید، نیروی ضربه لحظه ای، یا تداخل الکترومغناطیسی یا RF قوی، لطفاً ما را مطلع کرده و آن را در سفارش مشخص کنید.
| راهنمای سفارش سنسور ترانسمیتر فشار دیافراگم فلاش | ||||||||
| BPHT24 | ترانسمیتر فشار | |||||||
| کد | ساختار طرح کلی | |||||||
| IX | ترانسمیتر فشار نمایشگر | IIC/III | ترانسمیتر فشار عمومی صنعتی/ نمایشگر | |||||
| T | ترانسمیتر فشار مقاوم در برابر دمای بالا | |||||||
| محدوده اندازه گیری | 0~35Kpa…~20MPa | |||||||
| (0-X)Kpa یا MPa | X: محدوده اندازه گیری واقعی را نشان می دهد | |||||||
| کد | منبع تغذیه | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | دیگر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| کد | اتصال فشار | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | دیگر | |||||||
| کد | اتصال الکتریکی | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | خروجی کابل مهر و موم شده | |||||||
| B4 | کیس صنعتی 2088 | |||||||
| B5 | کیس صنعتی 2088 با نمایشگر | |||||||
| B6 | دیگر | |||||||
| کد | نوع فشار | |||||||
| G | فشار سنج | |||||||
| A | فشار مطلق | |||||||
| S | فشار مرجع مهر و موم شده | |||||||
سوالات متداول:
Q1: آیا شما یک شرکت تولیدی هستید؟
A1: بله، ما یک شرکت تولیدی با بیش از 29 سال سابقه هستیم.
Q2: محصولات سفارشی
A2: ما خدمات OEM و طراحی سفارشی را برای برآورده کردن الزامات خاص شما ارائه می دهیم.
Q3: تضمین کیفیت
A3: محصولات ما دارای گارانتی محدود 12 تا 18 ماه از تاریخ حمل و نقل به خریدار اصلی می باشند. ما تعویض یا تعمیر رایگان محصولات معیوب را در این دوره گارانتی ارائه می دهیم. لطفاً توجه داشته باشید که این گارانتی شامل واحدهایی که تغییر یافته، مورد سوء استفاده قرار گرفته یا مورد غفلت واقع شده اند، نمی شود.
Q4: حمل و نقل و بسته بندی
A4: ما معمولاً محصولات خود را با استفاده از خدمات اکسپرس بین المللی مانند UPS، FedEx، DHL و INT حمل می کنیم. کرایه حمل از قبل پرداخت می شود، اما ما می توانیم از حساب حمل و نقل شما برای جمع آوری نیز استفاده کنیم. محصولات ما مطابق با الزامات بسته بندی استاندارد صادراتی بسته بندی شده و شامل گواهی بازرسی می باشند.
Q5: تماس با ما
A5: تیم فروش اختصاصی ما آماده کمک به شما در هرگونه سوال فنی یا تجاری است. شما می توانید یک پیام برای ما بگذارید یا روی گزینه خدمات آنلاین کلیک کنید تا با ما در تماس باشید.
