HT-IQ حسگر فشار سیلیکونی فلاش دیافراگم فلاش هسته فرستنده فشار 50.4 میلیمتر
Product Details
| مدل شماره: | HT-IQ | محدوده: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| نوع سیم کشی: | داربست های طلا شده Kovar یا 4 سیم | محیط اندازه گیری: | کليمپ هوا و مایع |
| دیا: | 50.4 میلی متر | خروجی: | 100mv+-30mv آنالوگ |
| قدرت: | 1.5 میلی متر | تایپ کنید: | سنسور فشار سیلیکون پخش شده |
| مواد: | فولاد ضد زنگ 316L | موضوع: | 50.4 میلی متر |
| برجسته کردن |
حسگر فشار سیلیکونی HT-IQ,50.4mm سیلیکون فلش سنسور فشار,فرستنده فشار دیافراگم 50.4 میلی متر,50.4mm Silicon Flush Pressure Sensor,Flush Diaphragm Pressure Transmitter 50.4mm |
||
Product Description

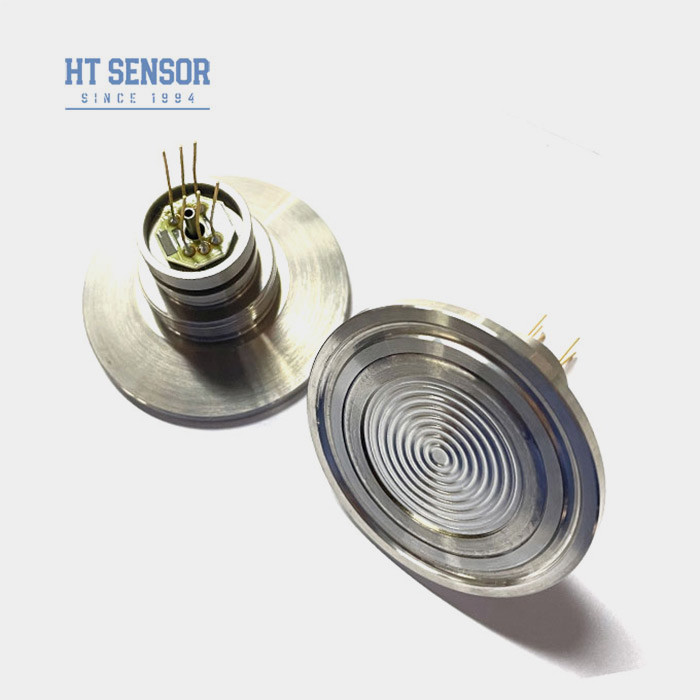

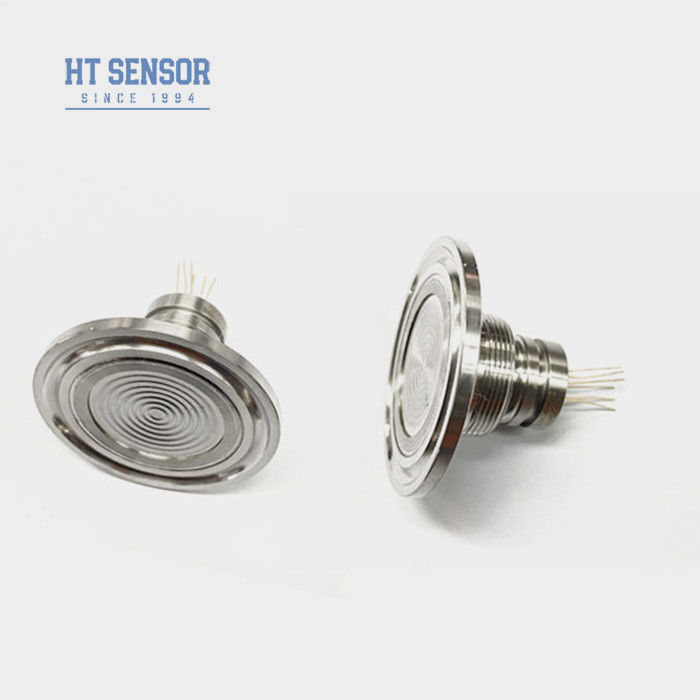

حسگر فشار سیلیکون HT-IQ برای آزمایش مایع با اتصال کلیمپ 50.4 میلی متری
HT-IQ پيزوريسيسيتيوسیلیکونسنسور فشار
معرفی سنسور فشار سیلیکون:
حسگر فشار HT - IQ یک حسگر فشار دیافراگم سیلیکون است. حسگر فشار کلیمپ با فناوری پر کردن روغن سیلیکون یکبار مصرف.فشار احساس شده توسط دیافراگم به تراشه فشار از طریق روغن سیلیکون منتقل می شود، و مدار تعویض سیگنال فشار را به یک سیگنال الکتریکی خطی اصلاح می کند. ماسک کلیمپ به طور مستقیم فشار داده می شود تا از مقیاس بندی، غیر بهداشتی و چسبندگی جلوگیری شود. به طور گسترده ای در مواد غذایی، پزشکی،الکل و سایر صنایع بهداشتی و به طور کلی مناسب برای رسانه های اندازه گیری ممکن است در مواقع آلوده. دیافراگم مسطح با ساختار کلیمپ، آسان برای نصب و جدا کردن، آسان برای تمیز کردن.
ویژگی های محصولاز سنسور فشار سیلیکون فلش:
- تکنولوژی پیشرفته و بسته بندی خانه فولاد ضد زنگ 316L
- جبران دما و تصحیح نقطه صفر از طریق فیلم ضخیم
- مدارقابلیت اطمینان، تکرار و ثبات فوق العاده
- ساختار دیافراگم فلاش با دمای بالا برای تمیز کردن آسان
- منبع برق: ≤2mA DC (معمولا 1.5mA DC)
- مقاومت ورودی: 2.5KΩ ~ 6KΩ
- مقاومت خروجی: 2.5KΩ ~ 6KΩ
- اتصال الکتريکي: فلز کووار زرين يا سيم هاي درجه حرارت بالا 100 ميلي متر
| پارامترهای عملکرداز سنسور فشار سیلیکون پخش شده: | |||||
| محدوده اندازه گیری | گج ((G) | 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | |||
| مطلق ((A) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مهر و موم شده | 3500KPaS | ||||
| نوع | مکس | واحد | |||
| عدم خطی بودن | ±0.15 | ±0.3 | %F.S | ||
| تکرار | 0.05 | 0.1 | %F.S | ||
| هیسترز | 0.05 | 0.1 | %F.S | ||
| خروجی صفر Offset | 0±1 | 0±2 | mV | ||
| تولید کامل | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| صفر Temp Offset. Drift | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| دمای کامل مقیاس | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| معاوضات موقت | ≤20KPa | 0 تا 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| دمای کار | -20 تا 80 | oC | |||
| دمای ذخیره سازی | -40 تا 125 | oC | |||
| بار بیش از حد مجاز | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 120MPa را انتخاب کنید | ||||
| فشار انفجار | 5 برابر مقیاس کامل | ||||
| ثبات بلند مدت | 0.2 درصد | F.S/سال | |||
| مواد دیافراگم | 316L | ||||
| مقاومت عایق | ≥200MΩ 100VDC | ||||
| ارتعاش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | ||||
| شوک | 100 گرم، 11 میلیمتر | ||||
| زمان پاسخ | ≤1ms | ||||
| مهر O-ring | لاستیک نایتریل یا لاستیک فلورو | ||||
| ماده پر کننده | روغن سیلیکون | ||||
| وزن | ~ 220 گرم | ||||
| پارامترها در شرایط زیر آزمایش می شوند: 1.5mA @ 25°C | |||||
| طرح ساخت و ساز | |
| ابعاد |
|
| اتصال الکتریکی و جبران |
|
| نمونه های انتخاب |
| نکات سفارش |
آبپاشی مورد نیاز
2در طول مونتاژ خانه، اطمینان حاصل کنید که عمودی است و فشار را به طور مساوی اعمال کنید تا از گیر کردن یا آسیب رساندن به صفحه جبران جلوگیری شود.
3در صورت عدم سازگاری میانگین اندازه گیری با دیافراگم هسته ای و مواد محفظه (316L) ، باید در هنگام سفارش دستورالعمل های ویژه ای ارائه شود.
4از فشار دادن دست ها یا اجسام تیز به دیافراگم سنسور برای جلوگیری از آسیب به هسته به دلیل تغییر شکل دیافراگم یا سوراخ کردن اجتناب کنید.
5. دروازه فشار هسته فشار سنج را به اتمسفر باز نگه دارید و از ورود آب، بخار آب یا رسانه های خوردنی به اتاق فشار منفی هسته جلوگیری کنید.
6. اگر هر گونه تغییر در خطوط پین وجود دارد، برچسب بر روی هسته واقعی را برای مرجع دنبال کنید.
