HT24 سنسور فشار سیلیکونی فلاش بهداشتی سنسور فشار مایع محیطی سلول
Product Details
| مدل شماره: | HT24 | موضوع: | G1/2 M20*1.5 |
|---|---|---|---|
| نوع سیم کشی: | کاوار فلج شده با طلا یا چهار سیم | محیط اندازه گیری: | هوا و مایع |
| محدوده: | 0-10kpa~20mpa | قدرت: | 1.5 میلی متر |
| تایپ کنید: | حسگر فشار سیلیکون پیزورسیستوی | نوع سیگنال خروجی: | سیگنال MV نوع آنالوگ |
| مواد: | 316L S. S. | سفارشی سازی: | در دسترس OEM و ODM |
| برجسته کردن |
حسگر فشار سیلیکون HT24,سنسور فشار سیلیکون بهداشت محیط زیست,حسگر فشار مایع بهداشتی محیط زیست,Silicon Pressure Sensor Hygienic Environmental,Hygienic Environmental Liquid Pressure Sensor |
||
Product Description

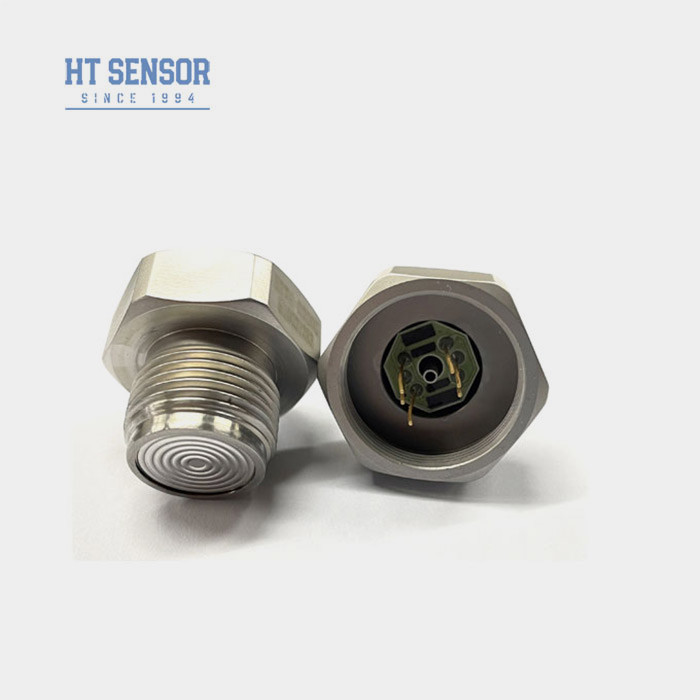

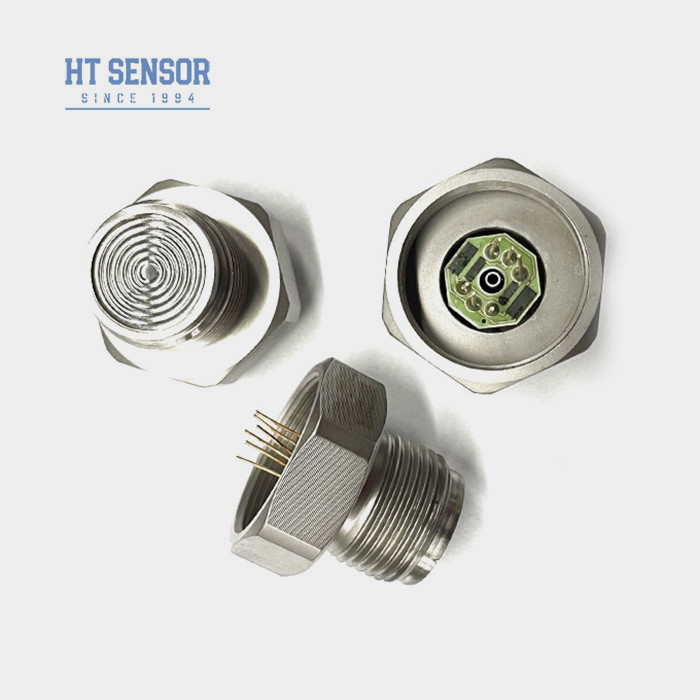

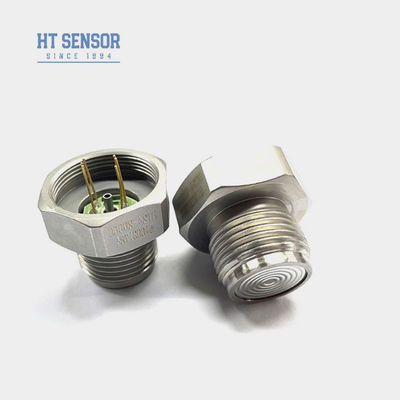

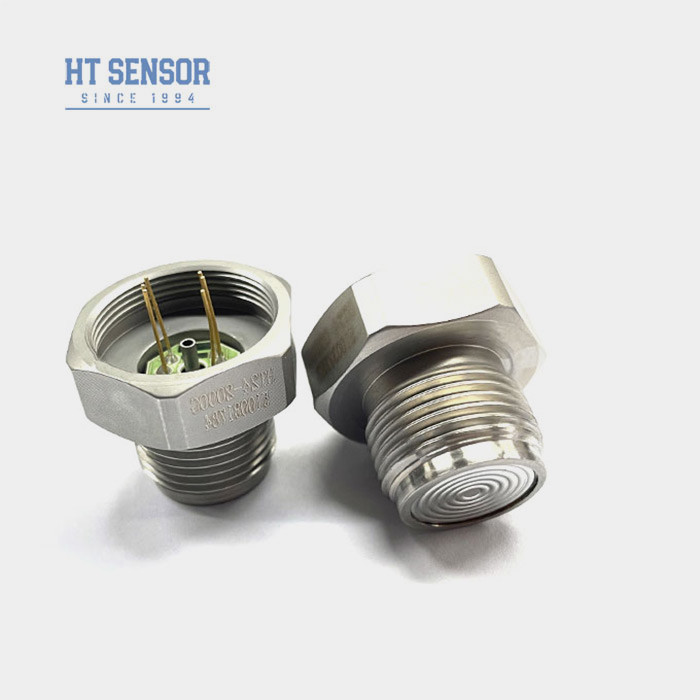

سنسور فشار سیلیکونی HT24 برای اندازهگیری مایعات در محیطهای بهداشتی
HT24پیزورزیستیوسنسور فشار سیلیکونی
معرفی سنسور فشار سیلیکونی همسطح:
سنسور فشار سیلیکونی HT24 یک سنسور دیافراگمی توکار است. این سنسور فشار از فناوری پر کردن روغن با درجه غذایی استفاده میکند. این محصول ساختار فیلم مسطح را اتخاذ میکند، تمیز کردن آسان، قابلیت اطمینان بالا، مناسب برای چسب و سایر اندازهگیریهای فشار و سطح مایعات چسبناک است. این سنسور از یک تراشه فشار سیلیکونی با حساسیت بالا استفاده میکند. سنسور در محفظه جوش داده میشود و نشتی ندارد. نشتیها نسبت به مهر و مومهای O-ring قابل اطمینانتر هستند. سنسور فشار دیافراگمی همسطح با ساختار رزوه ای برای تمیز کردن و نصب آسان.
سنسور فشار از فناوری پر کردن روغن سیلیکونی یکبار مصرف استفاده میکند. فشار احساس شده توسط دیافراگم از طریق روغن سیلیکون به تراشه فشار منتقل میشود و مدار جبرانساز سیگنال فشار را به یک سیگنال الکتریکی خطی اصلاح میکند. این میتواند از مقیاسبندی، غیربهداشتی و گیر کردن چسبنده و سایر مشکلات جلوگیری کند. به طور گسترده در صنایع غذایی، دارویی، شراب و سایر صنایع بهداشتی و اندازهگیری محیطهایی که ممکن است آلوده شوند، استفاده میشود.
ویژگیهای محصول سنسور فشار سیلیکونی همسطح::مهر و موم شده (S)
- موادی مانند تیتانیوم و Hastelloy برای دیافراگماستفاده از مدارهای فیلم ضخیم برای جبران دما و نقطه صفر
- اصلاح قابلیت اطمینان، تکرارپذیری و پایداری برجسته0±1
- کاربردها سنسور فشار سیلیکونی همسطح:
- :
- صنایع داروییعملکرد الکتریکی سنسور فشار سیلیکونی همسطح:
- :
- منبع تغذیه: ≤2mA DC (معمولاً 1.5mA DC)
- امپدانس ورودی: 2.5KΩ~6KΩ
- :
- محدوده اندازهگیری
- گیج (G)
- 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa
| مطلق (A)100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaAمهر و موم شده (S) | |||||
| 3500KPaS,7MPaS,10MPaS,20MPaS,35MPaS | Typ | Max | |||
| واحد | غیرخطی بودن | ||||
| ±0.15 | |||||
| ±0.3 | %F.S | تکرارپذیری | |||
| 0.05100±10 | %F.S | هیسترزیس | 0~70 | ||
| 0.05 | 0±2 | mV | 0~70 | ||
| 0±1 | 0±2 | mV | 0~70 | ||
| 100±10 | 50±10 | 50±30 | ≥35kPa | ||
| ≥35kPa100±10 | دمای عملیاتی | mV | دریفت دما آفست صفر | ≥35kPa | |
| دمای ذخیرهسازی | ±2 | %F.S | ≥35kPa | ||
| ±0.5 | دمای عملیاتی | ≥35kPa | دمای جبران شده | 0~70 | |
| دمای ذخیرهسازی | ºC | ≥35kPa | 0~70 | ||
| ±0.5 | دمای عملیاتی | ≥35kPa | دمای جبران شده | 0~70 | |
| دمای ذخیرهسازی | ºC | ≥35kPa | 0~70 | ||
| ºC | دمای عملیاتی | -20~80 | 0.2 % | ||
| دمای ذخیرهسازی | -40~125 | 0.2 % | |||
| اضافه بار مجاز | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 120MPa را در نظر بگیرید | 0.2 % | |||
| 5X مقیاس کامل | پایداری بلند مدت | 0.2 % | |||
| F.S/سال | جنس دیافراگم | ||||
| 316L | مقاومت عایق | ||||
| ≥200MΩ 100VDC | لرزش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | |||
| ضربه | 100g,11ms | ||||
| زمان پاسخ | ≤1ms | ||||
| مهر و موم O-ring | لاستیک نیتریل یا لاستیک فلوئورو | ||||
| محیط پرکننده | روغن سیلیکون | ||||
| وزن | ~55g | ||||
| پارامترها تحت شرایط زیر آزمایش میشوند: 1.5mA @25°C | |||||
| ساختار کلی | ابعاد | ||||
| اتصال الکتریکی و جبرانسازی | نمونههای انتخاب | ||||
| نکات سفارش | |||||
| آببندی مورد نیاز برسید | |
| 2. در هنگام مونتاژ محفظه، اطمینان حاصل کنید که به صورت عمودی تراز شده است و فشار یکنواختی وارد کنید تا از گیر کردن یا آسیب رساندن به صفحه جبرانسازی جلوگیری شود. |
|
| 3. اگر محیط اندازهگیری شده با دیافراگم هسته و جنس محفظه (316L) سازگار نیست، هنگام ثبت سفارش باید دستورالعملهای خاصی ارائه شود. |
|
| 4. از فشار دادن دیافراگم سنسور با دست یا اشیاء تیز خودداری کنید تا از آسیب به هسته به دلیل تغییر شکل یا سوراخ شدن دیافراگم جلوگیری شود. |
| 5. درگاه فشار هسته فشار سنج را به اتمسفر باز نگه دارید و از ورود آب، بخار آب یا محیطهای خورنده به محفظه فشار منفی هسته جلوگیری کنید. |
- 6. اگر تغییری در سیمهای پین وجود دارد، برای مرجع به برچسب روی هسته واقعی مراجعه کنیدپرسش و پاسخ
- 1. س: ویژگیهای فرستندههای سنسور فشار شما چیست؟
- پاسخ: دقت بالا، دوام و عملکرد عالی. سفارشیسازی در دسترس است.
- 2. س: آیا میتوانم مشخصات خاصی را سفارشی کنم؟
- پاسخ: بله، مهندسان ما میتوانند محصولات را متناسب با نیازهای خاص تنظیم کنند.
- ما خدمات OEM و ODM ارائه میدهیم
| 3. س: ظرفیت تولید شما چقدر است؟ |
