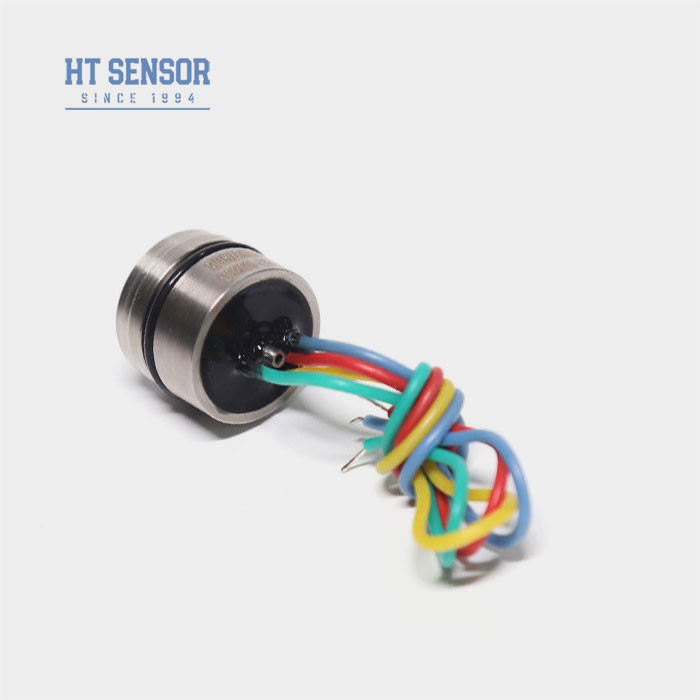

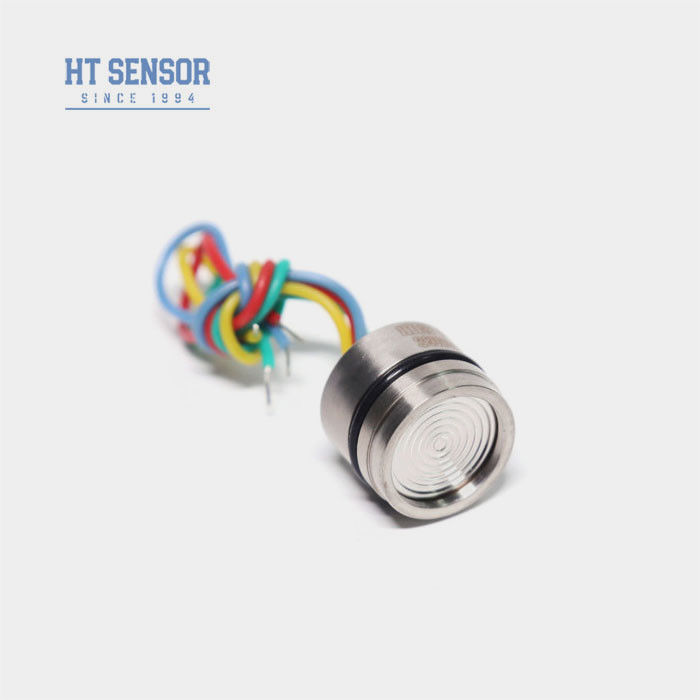

HT19 انتشار سلیکون حسگر فشار سلول حسگر فشار پیزورزیستیو 12 میلیمتر بالا
Product Details
| مواد: | 316 لیتر | محدوده حداقل: | 10 کیلوپا |
|---|---|---|---|
| دامنه حداکثر: | 60 مگا پاسکال | تهیه کردن: | 1.5 میلی متر |
| خروجی: | 100mv+-30mv | قابل انتخاب: | سیم سیلیکونی چهار رنگی یا پین طلایی |
| مدل: | HT19 | بالا: | 12 میلی متر |
| روغن: | سیلیکون پخش | موضوع: | خیر |
| برجسته کردن |
حسگر فشار سیلیکون پخش HT19,سلول سنسور فشار سیلیکون پخش 12 میلی متر,سنسور فشار پیزورسیستوی 12 میلی متر,Diffusion Silicon Pressure Sensor Cell 12mm,Piezoresistive Pressure Sensor 12mm |
||
Product Description
HT19 سلول حسگر فشار سیلیکونی انتشار برای فرستنده فشار
فشار سیلیکونی HT19 حسگر
معرفی حسگر فشار سیلیکونی:
حسگر فشار سیلیکونی پیزورزیستیو HT19، جزء اصلی آن یک عنصر حسگر سیلیکونی انتشار با پایداری بالا است. بسته بندی حسگر از روغن سیلیکون برای انتقال فشار از یک دیافراگم فولادی ضد زنگ 316L به عنصر حسگر استفاده می کند. حسگر فشار پیزورزیستیو از تراشه فشار سیلیکونی پیشرفته بین المللی با پایداری و دقت بالا استفاده می کند، پایه تف جوشی با طراحی تنش بهینه شده را اتخاذ می کند و توسط SMT، اتصال سیم طلا، جوش دیافراگم، روغن کاری با خلاء بالا، تسکین تنش چرخه فشار، پیری در دمای بالا، جبران دما و سایر فرآیندها تولید می شود. با بیش از 30 سال تجربه توسعه، تولید و نوآوری های تکنولوژیکی، محصولات دارای پایداری و عملکرد عالی هستند و به طور گسترده توسط کاربران شناخته شده اند.
ویژگی های محصول حسگر فشار سیلیکونی:
- محدوده اندازه گیری گسترده: 0~10KPa~100Mpa
- عنصر حسگر سیلیکونی پیزورزیستیو
- دیافراگم فولادی ضد زنگ 316L، تیتانیوم کامل یا هستلوی
- نصب O-ring
- دقت و پایداری بالا
کاربردها حسگر فشار سیلیکونی:اندازه گیری فشار گاز و مایع
- بهره برداری از نفت
- آب رسانی، تامین گرمایش شهر
- سیستم کنترل فرآیند
- بازرسی هوانوردی و ناوبری
- فشار هیدرولیک
- داده های الکتریکی حسگر فشار سیلیکونی
تغذیه: 1.5mADC امپدانس ورودی: 3KΩ~6KΩ
امپدانس خروجی: 2.5KΩ~6KΩ مقاومت عایق: ≥100MΩ/50VDC
ولتاژ عایق: 500VAC بین محفظه و اتصال الکتریکی باعث آسیب نمی شود
محیط سازگار: مایع، گاز سازگار با فولاد ضد زنگ 316L
مشخصات عملکرد حسگر فشار سیلیکونی
پارامترها
| محدوده: 0~10KPa,20KPa, 35 KPa,100 KPa,200 KPa,350 KPa, 700 KPa, 1MPa, 2MPa,3.5 MPa,7 MPa,10 MPa,20 MPa,40 MPa,60 MPa,100 MPa |
معمولی |
|||
| حداکثر | واحدها | غیر خطی بودن فشار | ||
| ±0.15 |
±0.3 |
%F.S | فشار اثبات | |
| 0.02 | 0.05 | %F.S | فشار اثبات | |
| 0±1 | 0±2 | mV | خطای دما-صفر | |
| ≤20KPa | ±1 | 50±30 | mV | خطای دما-صفر |
| ±0.5 | 100±30 | mV | خطای دما-صفر | |
| ≤20KPa | ±1 | %F.S | %F.S | فشار اثبات |
| ±0.5 | ±1 | %F.S | فشار اثبات | |
| ≤20KPa | ±1 | %F.S | %F.S | فشار اثبات |
| ±0.5 | ±1 | %F.S | فشار اثبات | |
| 3 برابر محدوده نامی یا 120 مگاپاسکال، هر کدام کمتر باشد | ------- | محدوده دمای عملیاتی | ||
| -20~80 | ℃ | توجه: پارامتر فوق تحت شرایط: تغذیه: 1.5mA دما: 25℃ | ||
| 0~70, 0~50(محدوده≤20KPa) | ℃ | توجه: پارامتر فوق تحت شرایط: تغذیه: 1.5mA دما: 25℃ | ||
| -40~125 | ℃ | توجه: پارامتر فوق تحت شرایط: تغذیه: 1.5mA دما: 25℃ | ||
ابعاد
1. در هنگام مونتاژ به تناسب بین اندازه هسته و محفظه فرستنده توجه کنید تا به هوابندی مورد نیاز برسید.
2. در هنگام مونتاژ محفظه، اطمینان حاصل کنید که به صورت عمودی تراز شده است و فشار یکنواختی وارد کنید تا از گیر کردن یا آسیب رساندن به صفحه جبران کننده جلوگیری شود.
3. اگر محیط اندازه گیری شده با دیافراگم هسته و مواد محفظه (316L) سازگار نیست، باید هنگام ثبت سفارش دستورالعمل های ویژه ای ارائه شود.
4. از فشار دادن دیافراگم حسگر با دست یا اشیاء تیز خودداری کنید تا از آسیب به هسته به دلیل تغییر شکل یا سوراخ شدن دیافراگم جلوگیری شود.
5. پورت فشار هسته فشار سنج را به اتمسفر باز نگه دارید و از ورود آب، بخار آب یا محیط های خورنده به محفظه فشار منفی هسته جلوگیری کنید.
6. اگر تغییری در سیم های پین وجود دارد، برای مرجع از برچسب روی هسته واقعی پیروی کنید.
