ODM Mini DIN فرستنده فشار صنعتی OEM فرستنده سطح سنسور فشار
Product Details
| مدل شماره: | BP157TC | محدوده: | 0 ~ 5bar ~ 50bar |
|---|---|---|---|
| خروجی: | 4-20mA /0.5-4.5Vdc/0-10VDC | ثبات دراز مدت: | +-0.2%F.S/سال ((نوع) |
| مصالح مسکن: | 304 فولاد ضد زنگ | سنسور: | سنسور سرامیکی |
| محیط اندازه گیری: | گاز مایع | درجه دقت: | 0.5٪ |
| رابط: | مینی DIN | سفارشی سازی: | درخواست سفارشی OEM و ODM |
| برجسته کردن |
فرستنده فشار صنعتی مینی DIN,تولید کننده فرستنده فشار صنعتی,سنسور فشار OEM ODM,Industrial Pressure Transmitter Oem,ODM Oem Pressure Sensor |
||
Product Description

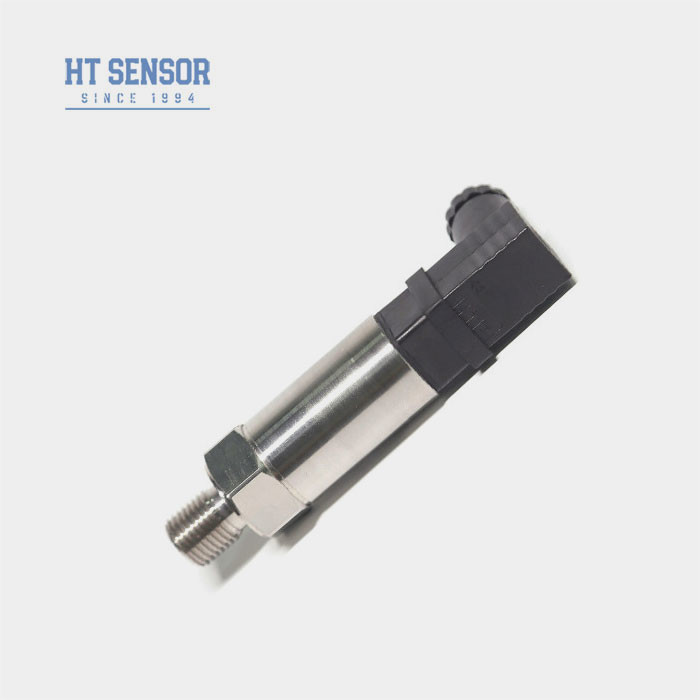

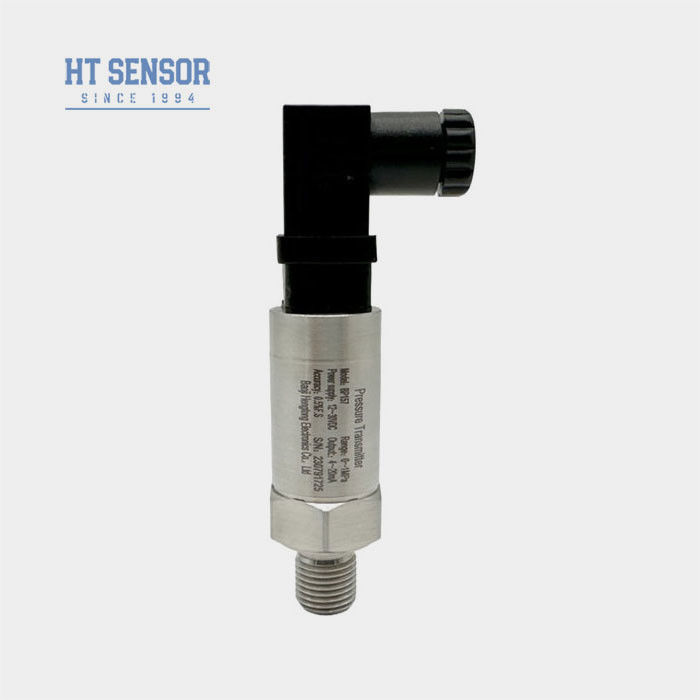

فرستنده سنسور فشار صنعتی مینی دین OEM BP157TC
فرستنده فشار BP157TC
معرفی سنسور فشار صنعتی مینی دین:
فرستنده سنسور فشار صنعتی مینی دین BP157TC از سنسور سرامیکی به عنوان عنصر اندازهگیری سیگنال استفاده میکند. مدار پردازش سیگنال در پوسته فولاد ضد زنگ قرار دارد و سیگنال سنسور به یک سیگنال خروجی استاندارد تبدیل میشود. محصولات از طریق قطعات، نیمهساختهها و محصولات نهایی به شدت آزمایش و غربالگری میشوند تا از عملکرد پایدار و قابل اعتماد اطمینان حاصل شود. فرستنده سنسور فشار صنعتی مینی دین از ساختار جوشی استفاده میکند و به طور گسترده در سیستمهای تهویه مطبوع، تبرید و پمپ حرارتی استفاده میشود. خروجی سیگنال استاندارد صنعتی 4~20 میلیآمپر یا 0.5~4.5 ولت، کانکتور الکتریکی بینالمللی سه پین و پورت فشار استاندارد. این محصول امکان کنترل را فراهم میکند و اطمینان میدهد که سیستم در شرایط ایمن و پایدار کار میکند.
ویژگیهای محصولسنسور فشار صنعتی مینی دین:
1. محدوده اندازهگیری وسیع، ساختار فولاد ضد زنگ.
2. طراحی فشرده و سبک
3. ساختار تمام فولاد ضد زنگ با دقت بالا.
کاربردهاسنسور فشار صنعتی مینی دین:
1. اندازهگیری فشار گازها و مایعات غیر خورنده با فولاد ضد زنگ 316L
2. کاربرد در صنایع دریایی و هوایی
3. استفاده در فرآیندهای صنعتی در محل مانند نفت، شیمیایی، متالورژی، تولید برق و هیدرولوژی
4. استفاده در سیستمهای کنترل هیدرولیک و پنوماتیک
| پارامترهای عملکرد سنسور فشار صنعتی مینی دین: | |
| محدوده اندازهگیری | 0 کیلو پاسکال ~ 500 کیلو پاسکال…5 مگاپاسکال |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت @ 25 درجه سانتیگراد | ±0.25% (معمولی) ±0.5% (حداکثر) |
| تکرارپذیری و هیسترزیس | 0.02%F.S (معمولی) 0.05%F.S (حداکثر) |
| پایداری طولانی مدت | ±0.1%F.S/سال (معمولی) ±0.2%F.S/سال (حداکثر) |
| انحراف دمای نقطه صفر | ±0.02%F.S/°C (≤100KPa) ±0.01%F.S/°C (>100KPa) |
| انحراف دمای مقیاس کامل | ±0.02%F.S/°C (≤100KPa) ±0.01%F.S/°C (>100KPa) |
| پاسخ فرکانسی | 2.4 کیلوهرتز |
| دمای عملیاتی | -20 درجه سانتیگراد ~ 80 درجه سانتیگراد |
| دمای ذخیرهسازی | -40 درجه سانتیگراد ~ 120 درجه سانتیگراد |
| لرزش | 10 گرم، 55 هرتز ~ 2 کیلوهرتز |
| جنس پوسته | 304، 316L |
| جنس دیافراگم | 316L |
| مقاومت عایق | 100 مگا اهم 100 ولت DC |
| رتبه ضد انفجار | Ex ia IIC T6 Ga |
| رتبه حفاظت | IP65 |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4~20 میلی آمپر | 12~30 ولت DC | 2/3/4 سیم |
| 0~10/20 میلی آمپر | 3 سیم |
|
| 0/1~5 ولت | ||
| 0/1~10 ولت | ||
| 0.5~4.5 ولت | 5 ولت DC |
| مثالهای انتخاب سنسور فرستنده فشار مینی دین |
| نکات سفارش |
2. هنگام سفارش، لطفاً توجه داشته باشید که محصولات ضد انفجار شامل هد دیجیتال نمیشوند.
3. هنگام سفارش فرستندهها با هد نمایشگر LCD یا LED، منبع تغذیه فرستنده نباید کمتر از 20 ولت DC باشد.
4. برای اطمینان از عملکرد قابل اعتماد محصول، توصیه میشود کاربران دستگاههای حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع تغذیه به طور قابل اعتماد زمین شدهاند.
5. محدوده دمای کاری نامی اورینگ لاستیک فلوئور -20 درجه سانتیگراد تا 250 درجه سانتیگراد است. هنگامی که دمای عملیاتی محصول زیر -20 درجه سانتیگراد است، لازم است از آببند اورینگ EPDM استفاده شود.
6. طول کابل پیشفرض 1.5 متر است و در سه جنس موجود است. در صورت عدم مشخص شدن، با کابل پلیاتیلن عرضه میشود. اگر به جنس کابل متفاوتی نیاز دارید، لطفاً آن را در سفارش مشخص کنید.
7. برای الزامات ویژه مانند لرزش قوی، نیروی ضربه لحظهای، تداخل قوی الکترومغناطیسی یا فرکانس رادیویی، لطفاً شرکت ما را مطلع کرده و آنها را در سفارش مشخص کنید.
| راهنمای سفارش | |||||||||
| BP15X | فرستنده فشار آنالوگ | ||||||||
| کد | ساختار طرح کلی | ||||||||
| 5 | کانکتور پاکارد | 6 | کابل خروجی مستقیم آببندی شده 1.5 متر | ||||||
| 7 | کانکتور مینی هیرشمن | 8 | کانکتور هیرشمن بزرگ | ||||||
| محدوده اندازهگیری | 0 کیلو پاسکال ~ 10 کیلو پاسکال…5 مگاپاسکال | ||||||||
| (0-X) کیلو پاسکال یا مگاپاسکال |
X: محدوده اندازهگیری واقعی را نشان میدهد | ||||||||
| کد | منبع تغذیه | ||||||||
| D1 | 24 ولت DC | ||||||||
| D2 | 5 ولت DC | ||||||||
| D3 | سایر | ||||||||
| کد | سیگنال خروجی | ||||||||
| S1 | 4~20 میلی آمپر DC | S5 | 0~20 میلی آمپر DC | ||||||
| S2 | 1~5 ولت DC | S6 | 0~10 ولت DC | ||||||
| S3 | 0~5 ولت DC | S7 | 0.5~4.5 ولت DC | ||||||
| S4 | 0~10 میلی آمپر DC | ||||||||
| کد | اتصال فشار | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | سایر (فلنج Φ50.4) | ||||||||
| کد | اتصال الکتریکی | ||||||||
| B1 | هیرشمن | ||||||||
| B2 | PG7 | ||||||||
| B3 | خروجی آببندی کابل 1.5 متر | ||||||||
| B4 | سایر | ||||||||
| کد | نوع فشار | ||||||||
| G | فشار گیج | ||||||||
| A | فشار مطلق | ||||||||
| S | فشار مرجع آببندی شده | ||||||||
سوالات متداول:
1. س: ویژگیهای فرستندههای سنسور فشار شما چیست؟
پاسخ: دقت بالا، دوام و عملکرد عالی. سفارشیسازی موجود است.
2. س: آیا میتوانم مشخصات ویژه را سفارشی کنم؟
پاسخ: بله، مهندسان ما میتوانند محصولات را برای برآورده کردن نیازهای خاص سفارشی کنند. ما خدمات OEM و ODM را ارائه میدهیم
3. س: ظرفیت تولید شما چقدر است؟
پاسخ: تاسیسات تولیدی ما میتوانند تا 30,000 فرستنده سنسور فشار در ماه تولید کنند، بنابراین ما کاملاً قادر به تامین نیازهای سفارشات در مقیاس بزرگ هستیم. با این حال، توصیه میشود برای اطمینان از تولید و زمانبندی تحویل روان، از قبل با تیم فروش ما تماس بگیرید.
4. س: دوره تحویل معمول چقدر است؟
پاسخ: 5 تا 8 روز کاری برای مدلهای استاندارد. محصولات سفارشی ممکن است متفاوت باشند.
5. س: قیمت محصولات چگونه تعیین میشود؟ تخفیف وجود دارد؟
پاسخ: قیمت رقابتی با تخفیف برای سفارشات عمده یا شرکای بلندمدت.
6. س: گارانتی محصولات شما چیست؟ و خدمات پس از فروش؟
پاسخ: زمان گارانتی ما 24 ماه پس از حمل و نقل است و خدمات پس از فروش ما در 24 ساعت به سوالات شما پاسخ خواهد داد و آموزش از راه دور از طریق شبکه کامپیوتر همیشه در دسترس است.
