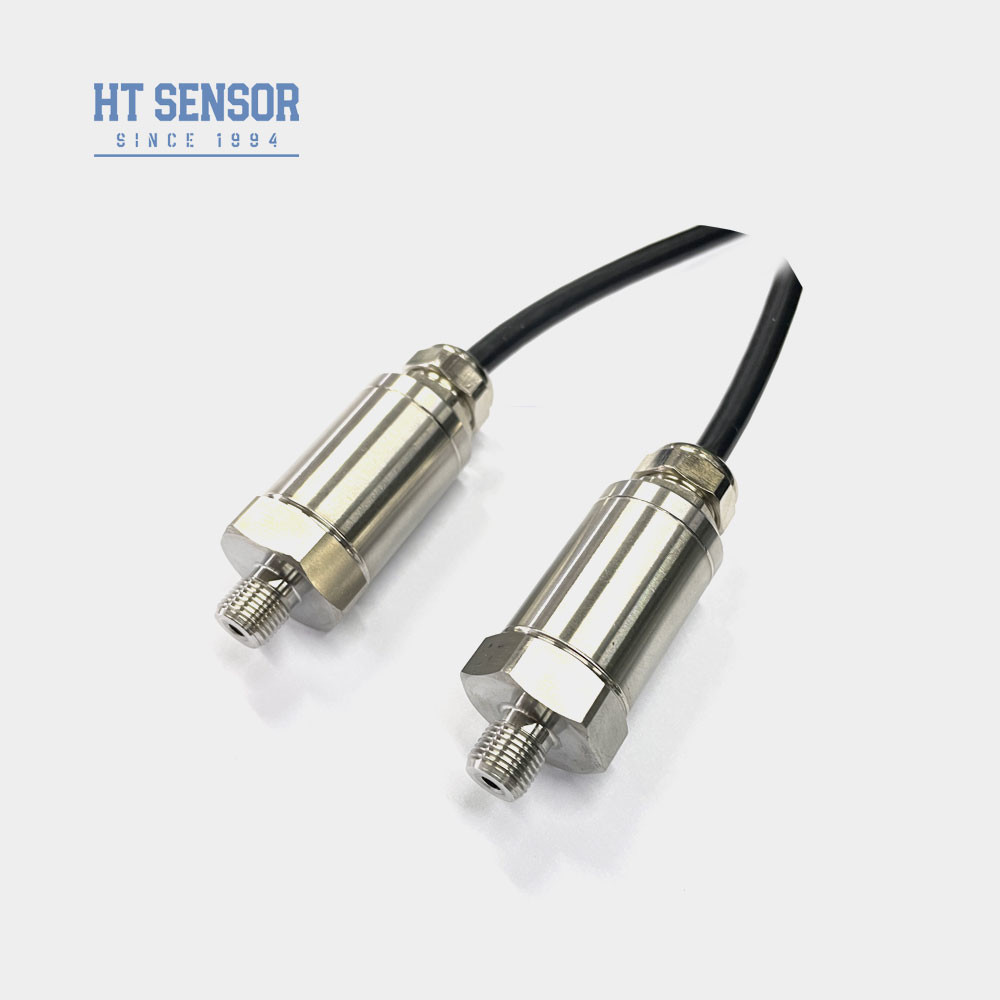

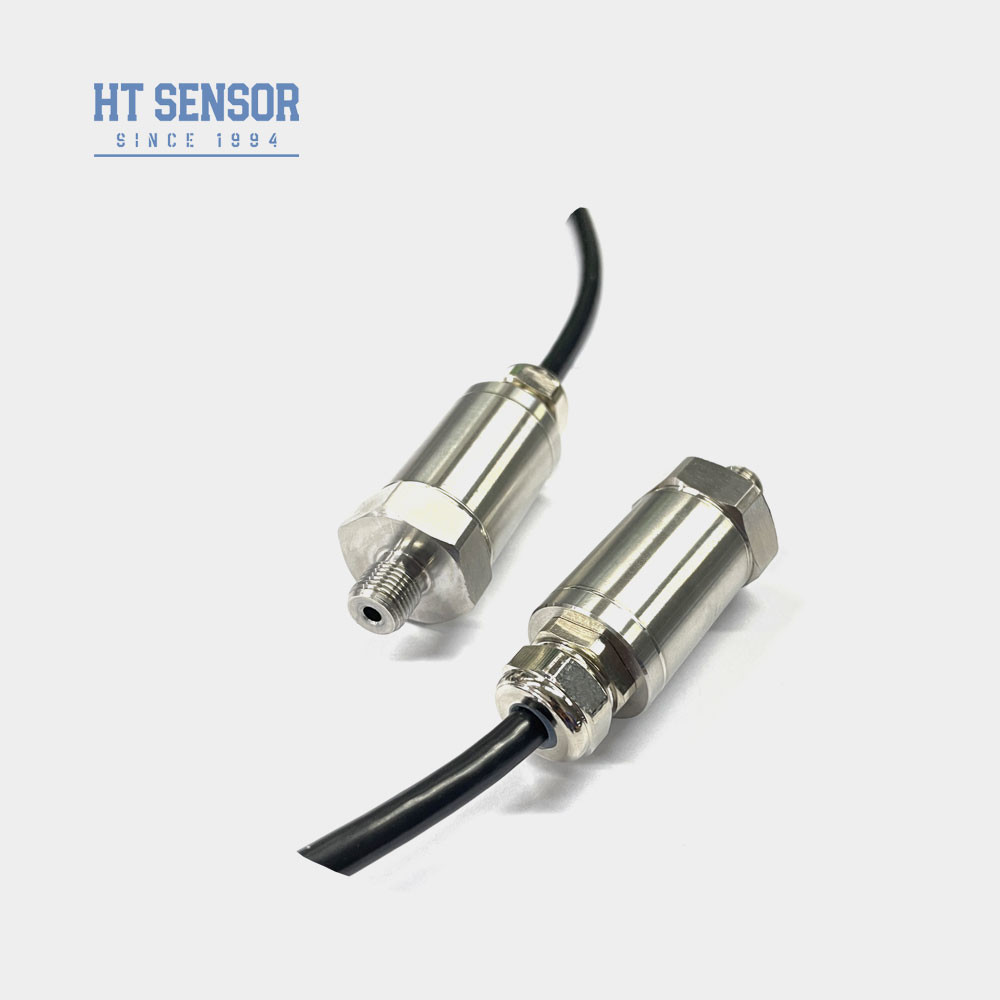

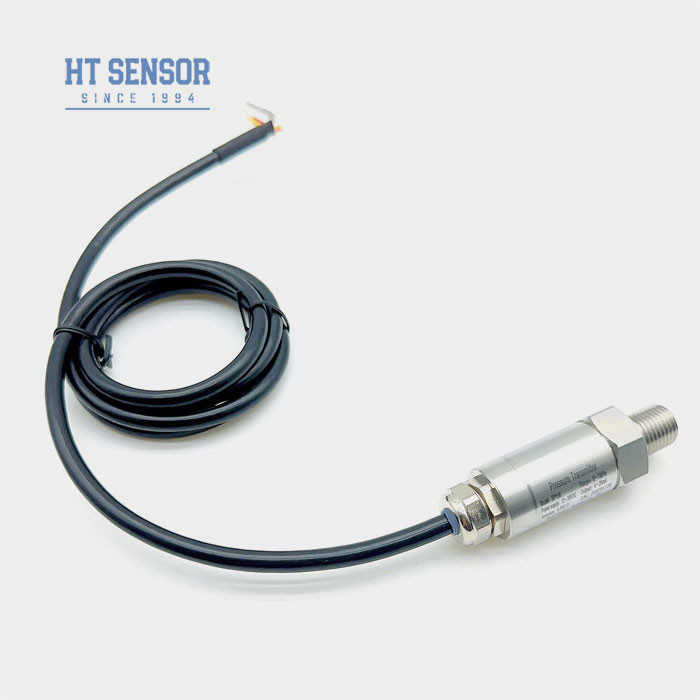

BP156 انتقال دهنده فشار
معرفی سنسور فرستنده فشار:
فرستنده فشار BP156 برای کمپرسور هوا و تجهیزات خنک کننده طراحی شده است تا محصولات مقرون به صرفه را توسعه دهد.این ادغام آخرین تکنولوژی و مجهز به مدار انتشار PCB با عملکرد بالا توسعه یافته توسط شرکت ما. هر محصول به طور دقیق رشد و آزمایش می شود، با یک گزارش بازرسی مستقل.
ویژگی های محصولاز سنسور فرستنده فشار:
1طیف گسترده ای از اندازه گیری، ساختار فولاد ضد زنگ، اشکال مختلف رابط فشار
2طراحی جمع و جور و سبک وزن
درخواست هااز سنسور فرستنده فشار:
1اندازه گیری فشار گازها و مایعات غیر خوردنی با فولاد ضد زنگ 316L
2در صنایع دریایی و هواپیمایی استفاده می شود
3استفاده می شود در فرآیندهای صنعتی در محل مانند نفت، شیمی، فلزات سازی، تولید برق و هیدرولوژی
4. در سیستم های کنترل هیدرولیک و پنوماتیک استفاده می شود
| پارامترهای عملکرد سنسور فشار: |
| محدوده اندازه گیری |
0kPa ~ 10kPa...20MPa |
| نوع فشار |
فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار |
≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد |
±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار پذیری و هیسترز |
0.02٪ F.S. (معمول) 0.05٪ F.S. (حداکثر) |
| ثبات بلند مدت |
± 0.1%F.S/سال ((معمول) ± 0.2%F.S/سال ((حداکثر)) |
| حرکت درجه حرارت نقطه صفر |
±0.02٪ F.S/oC ((≤100KPa) ±0.01٪ F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل |
±0.02٪ F.S/oC ((≤100KPa) ±0.01٪ F.S/oC ((>100KPa) |
| پاسخ فرکانسی |
2.4khz |
| دمای جبران |
0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار |
-20 تا 80 درجه |
| دمای ذخیره سازی |
-40 تا 120 درجه سانتیگراد |
| ارتعاش |
10g،55Hz ~ 2kHz |
| مواد مسکن |
304۳۱۶ لیتر |
| مواد دیافراگم |
316L |
| مقاومت عایق |
100MΩ 100VDC |
| درجه بندی ضد انفجار |
Ex db IIC T6 Gb |
| درجه بندی حفاظت |
IP65 |
| مهر O-Ring |
لاستیک فلورو |
| وزن |
~0.25kg |
| سیگنال خروجی |
ولتاژ تغذیه |
نوع خروجی |
| 4 تا 20mA |
12 ~ 30VDC |
سیم 2/3/4 |
| 0~10/20mA |
3 سیم |
| 0/1 تا 5 ولت |
| 0/1 ~ 10 ولت |
| 0.5 تا 4.5 ولت |
5VDC |
1هنگام انتخاب محصول، لطفاً اطمینان حاصل کنید که محیط آزمایش شده با قسمت تماس محصول سازگار است.
2هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل سر نمایش دیجیتال نیستند.
3برای اطمینان از عملکرد قابل اعتماد محصول، توصیه می شود که دستگاه های حفاظت از صاعقه را در محل نصب کنید و اطمینان حاصل کنید که محصول و منبع برق به طور قابل اعتماد زمین گرفته شده است.
4محدوده دمای کار نامی حلقه O لاستیک فلورین -20 °C ~ 250 °C است. هنگامی که دمای کار محصول کمتر از -20 °C است، حلقه مهر و موم نوع EPDM باید انتخاب شود.
5. کابل فرستنده فشار پلی وینیل کلرید است ، طول پیش فرض کابل سطح مایع 1.5 متر است ، و سه ماده برای انتخاب وجود دارد.از مواد کابل پلی اتیلن استفاده می شود.اگر به مواد مختلف کابل نیاز دارید، لطفا آن را در فرم سفارش مشخص کنید.
6در صورت الزامات خاص مانند لرزش قوی، نیروی ضربه فوری، تداخل الکترومغناطیسی یا RF قوی، لطفاً به ما اطلاع دهید و در سفارش ذکر کنید.
| راهنمای سفارش سنسور فرستنده فشار |
| BP15X |
فرستنده فشار آنالوگ |
| |
کد |
طرح ساخت و ساز |
| 5 |
پلگ پیکارد |
6 |
کابل خروجی مستقیم مهر و موم شده 1.5 متر |
| 7 |
کانکتور مینی هیرشمن |
8 |
کانکتور بزرگ هیرشمن |
| |
محدوده اندازه گیری |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
یا MPa |
X: محدوده اندازه گیری واقعی را نشان می دهد |
| |
کد |
منبع برق |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
سایر |
| |
کد |
سیگنال خروجی |
|
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
کد |
اتصال فشار |
| J1 |
M20×15 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
سایر ((¢50.4 فلنج) |
| |
کد |
اتصال الکتریکی |
| B1 |
هیرشمن |
| B2 |
PG7 |
| B3 |
کابل بسته شده خروجی 1.5 متر |
| B4 |
سایر |
| |
کد |
نوع فشار |
| G |
فشار اندازه گیری |
| A |
فشار مطلق |
| S |
فشار مرجع مهر شده |
سوالات متداول:
1س: ویژگی های فرستنده های سنسور فشار شما چیست؟
A: دقت بالا، دوام و عملکرد عالی. سفارشی سازی در دسترس است.
2. س: آیا می توانم مشخصات خاص را سفارشی کنم؟
A: بله، مهندسان ما می توانند محصولات را متناسب با نیازهای خاص خود طراحی کنند. ما خدمات OEM و ODM را ارائه می دهیم.
3سوال: ظرفیت تولیدی شما چقدر است؟
A: امکانات تولیدی ما می تواند تا 30،000 فرستنده سنسور فشار در ماه تولید کند، بنابراین ما کاملا قادر به پاسخگویی به نیازهای سفارشات در مقیاس بزرگ هستیم.توصیه می شود که با تیم فروش ما از قبل تماس بگیرید تا برنامه ریزی تولید و تحویل بدون مشکل را تضمین کنید..
4. س: زمان تحویل معمول چیست؟
A: 5 ~ 8 روز کاری برای مدل های استاندارد. محصولات سفارشی ممکن است متفاوت باشد.
5س: قیمت محصولات چطوره؟ تخفیف هست؟
ج: قیمت رقابتی با تخفیف برای سفارشات عمده یا شرکای بلند مدت.
6. س: ضمانت محصولات شما چیست؟ و خدمات پس از فروش؟
A: زمان گارانتی ما 24 ماه پس از ارسال است، و پس از فروش ما با سوالات خود را در 24 ساعت پاسخ خواهد داد، آموزش از راه دور توسط PC
شبکه هميشه در دسترس است.
