خانه > محصولات> سنسور فشار سیلیکون> سنسور فشار سیلیکون 5 تا 10 ولت مبتنی بر دیافراگم

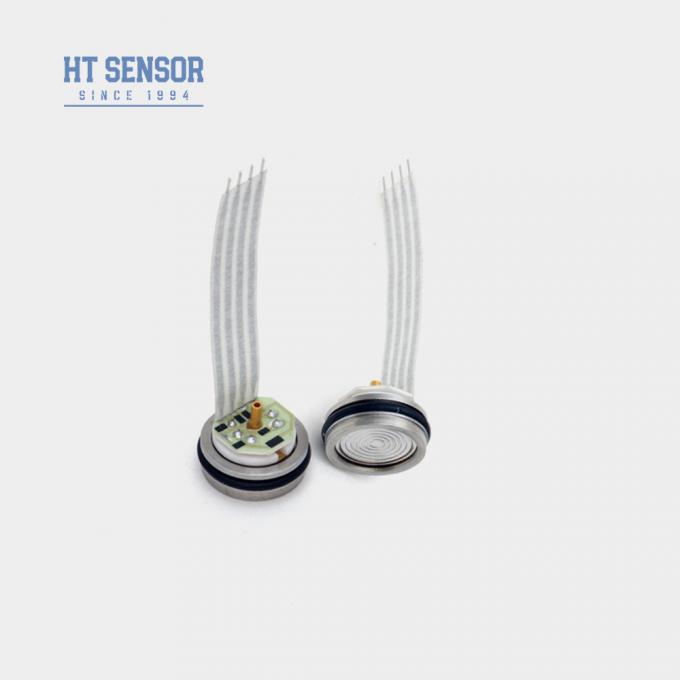

سنسور فشار سیلیکون 5 تا 10 ولت مبتنی بر دیافراگم

ODM OEM Silicon Piezoresistive Pressure Sensor 5-10V Diaphragm Based Pressure Sensor
ODM OEM Silicon Piezoresistive Pressure Sensor 5-10V Diaphragm Based Pressure Sensor
ODM OEM Silicon Piezoresistive Pressure Sensor 5-10V Diaphragm Based Pressure Sensor ODM OEM Silicon Piezoresistive Pressure Sensor 5-10V Diaphragm Based Pressure Sensor
اطلاعات پایه
محل منبع: باوي، چين
نام تجاری: HT SENSOR
گواهی: CE,RoHs,ISO9001
شماره مدل: HT26V
مقدار حداقل تعداد سفارش: 1
قیمت: negotiable
جزئیات بسته بندی: بسته صادرات استاندارد
زمان تحویل: 5 تا 8 روز کاری
شرایط پرداخت: Western Union، L/C، T/T
قابلیت ارائه: 5000 عدد در ماه
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
شماره مدل: HT26V نوع سیگنال خروجی: نوع آنالوگ
محدوده: 0-10kpa~60mpa مواد: فولاد ضد زنگ 316 لیتر
نوع سیم کشی: بانک چهار سیم یا کاغذی محیط اندازه گیری: هوا و مایعات
قدرت: قدرت 5-10VDC تولید: 10mv/V
دیا: 19 میلی متر سفارشی سازی: OEM و ODM
برجسته کردن:

سنسور فشار سیلیکون پیزورسیستیو ODM OEM,سنسور فشار سیلیکون 5 ولت,حسگر فشار مبتنی بر دیافراگم 10 ولت

,

Silicon Piezoresistive Pressure Sensor 5V

,

10V Diaphragm Based Pressure Sensor

توضیحات محصول

OEM HT26V 5-10V منبع سیلیکون سنسور فشار قطعات اصلی کارخانه

HT26V حسگر فشار سیلیکون پیزورسیستیو

معرفی هسته سنسور فشار سیلیکون:



HT26V یک هسته حسگر فشار سیلیکون پیزورست است. از اثر پیزورست سیلیکون منتشر شده برای اندازه گیری فشار مایعات و گاز ها استفاده می کند.خروجی برق ولتاژ ثابت نسبتا استاندارد است، پایین تر از ارتفاع معمول HT19، مناسب برای مونتاژ کیس خاص.


این محصول یک محصول سفارشی است، می تواند منبع برق ولتاژ ثابت یا منبع برق جریان ثابت سفارشی شود، ارتفاع می تواند با توجه به نیازهای زمینه سفارشی شود،و در نهایت به طور کامل قابل استفاده برای الزامات مشتری.

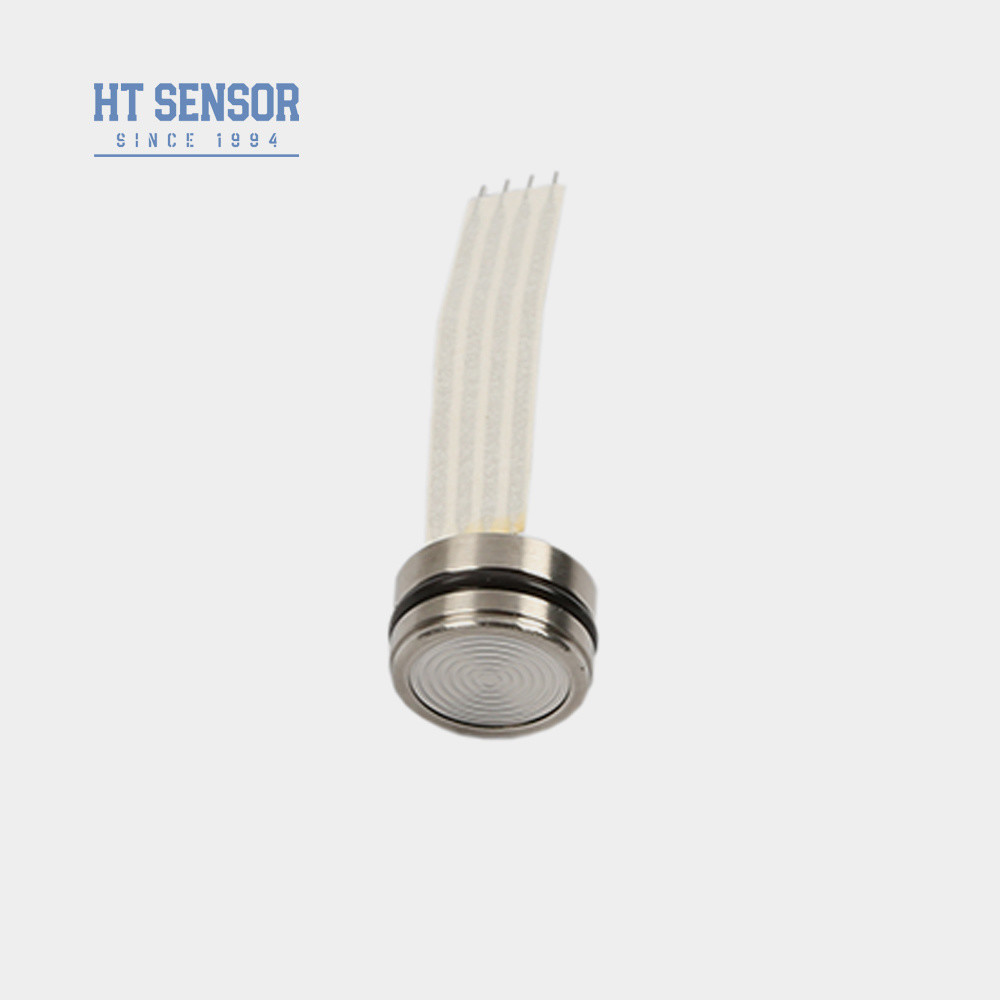

سنسور فشار سیلیکون 5 تا 10 ولت مبتنی بر دیافراگم 0

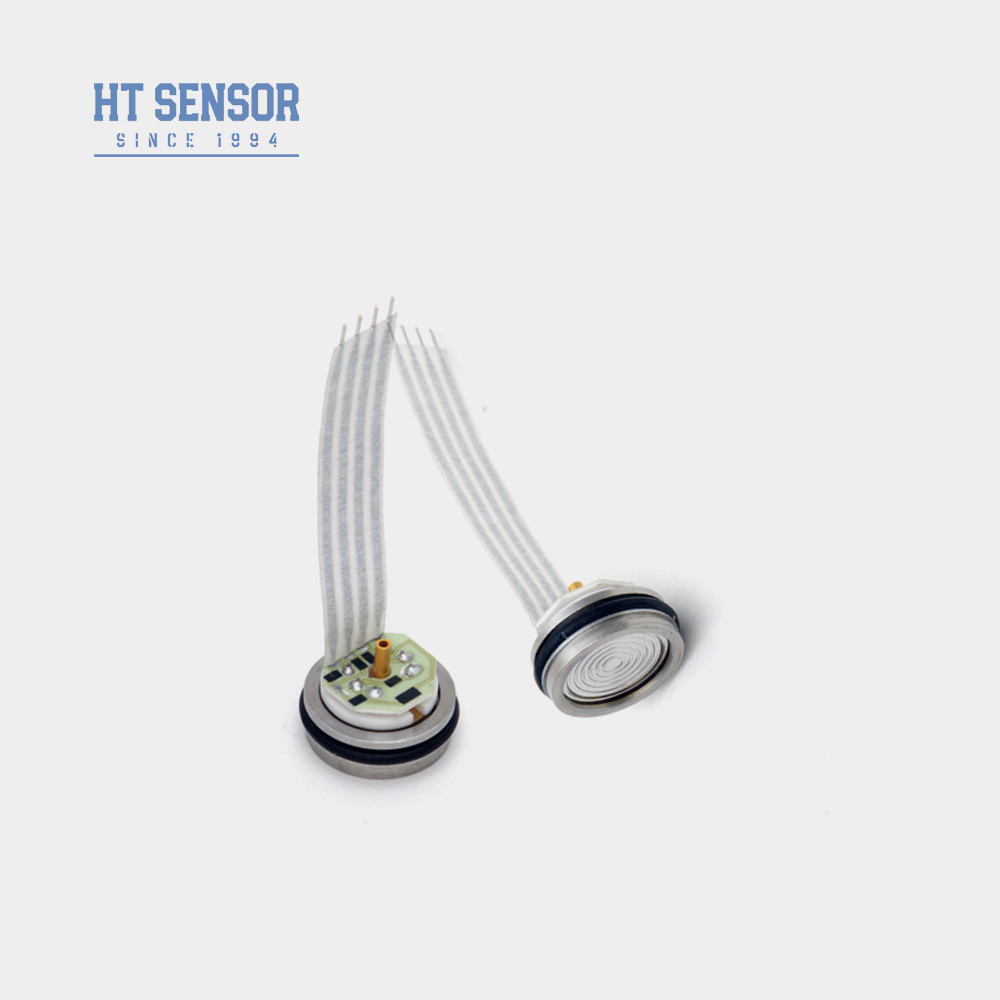

سنسور فشار سیلیکون 5 تا 10 ولت مبتنی بر دیافراگم 1
سنسور فشار سیلیکون 5 تا 10 ولت مبتنی بر دیافراگم 2
ویژگی های محصولاز سیلیکون فشار سنسور هسته:
  1. ولتاژ ثابت و خروجی سیگنال های استاندارد
  2. قابلیت اطمینان بالا و ثبات عالی
  3. دردقیقهارتفاع 7mm است، ساختارهای مختلف می تواند سفارشی شود
درخواست هااز سیلیکون فشار سنسور هسته:
  1. در مکان های مختلف فرآیند صنعتی استفاده می شود.
  2. از جمله نفت، شیمی، فلزات، برق و هیدرولوژی.
  3. در صنایع دریایی و هواپیمایی استفاده می شود
  4. برای سیستم های کنترل هیدرولیک و پنوماتیک مناسب است.
عملکرد الکتریکیاز سیلیکون فشار سنسور هسته:
  1. منبع برق: ≤10VDC (5-10VDC)
  2. ولتاژ خروجی حالت مشترک: 50٪ از ورودی (معمولاً)
  3. مقاومت ورودی: 4KΩ ~ 20KΩ
  4. مقاومت خروجی:2.5KΩ~6KΩ
  5. اتصال الکتریکی: سیم درجه حرارت بالا 100 میلی متری، کابل نوار و کانکتورهای پین
پارامترهای عملکرداز سیلیکون فشار سنسور هسته:
محدوده اندازه گیری گج ((G) 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000KPa
مطلق ((A) 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA
مهر و موم شده 3500KPaS,7MPaS,10MPaS
  نوع مکس واحد
عدم خطی بودن   ±0.15 ±0.3 %F.S
تکرار  0.05 0.1 %F.S
هیستریز    0.05 0.1 %F.S
خروجی صفر Offset   0±1 0±2 mV
تولید کامل   ≤20KPa 50±1 50±2 mV
≥35kPa 100±1 100±2 mV
صفر Temp Offset. Drift ≤20KPa ±1 ±2.5 %F.S
≥35kPa ±0.8 ± 15 %F.S
دمای کامل مقیاس ≤20KPa ±1 ±2 %F.S
≥35kPa ±0.8 ± 15 %F.S
معاوضات موقت ≤20KPa 0 تا 50 oC
≥35kPa 0 ~ 70 oC
دمای کار -20 تا 80 oC
دمای ذخیره سازی -40 تا 125 oC
بار بیش از حد مجاز 3 برابر مقیاس کامل
فشار انفجار 5 برابر مقیاس کامل
ثبات بلند مدت 0.2 درصد  F.S/سال
مواد دیافراگم 316L
مقاومت عایق ≥200MΩ 100VDC
ارتعاش بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz
شوک 100 گرم، 11 میلیمتر
زمان پاسخ ≤1ms
مهر O-ring لاستیک نایتریل یا لاستیک فلورو
ماده پرکننده روغن سیلیکون
وزن ~ 25 گرم
پارامترها در شرایط زیر آزمایش می شوند: 10V @ 25oC

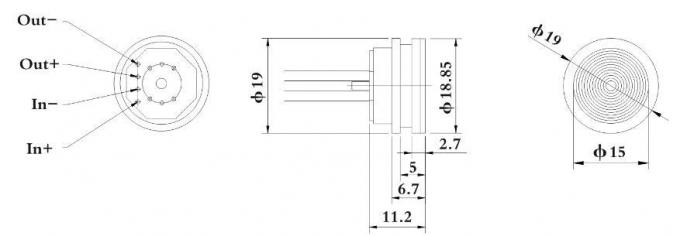

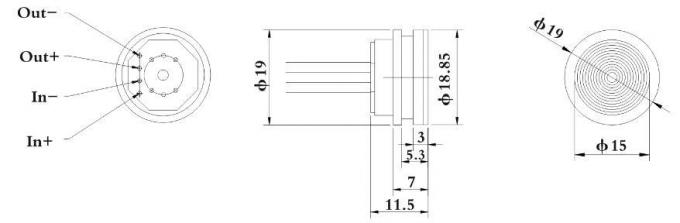

طرح ساخت و سازاز سیلیکون فشار سنسور هسته
لوله فشار
<3.5MPaS		 سنسور فشار سیلیکون 5 تا 10 ولت مبتنی بر دیافراگم 3
نرمال
≥3.5MPaS
<40MPaS		 سنسور فشار سیلیکون 5 تا 10 ولت مبتنی بر دیافراگم 4

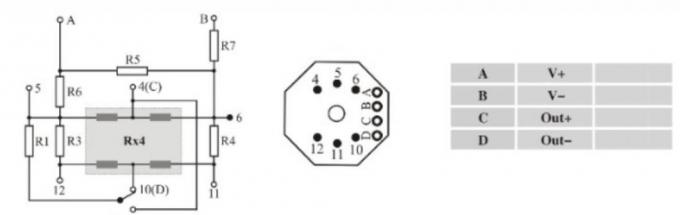

اتصال الکتریکی و جبران
سنسور فشار سیلیکون 5 تا 10 ولت مبتنی بر دیافراگم 5

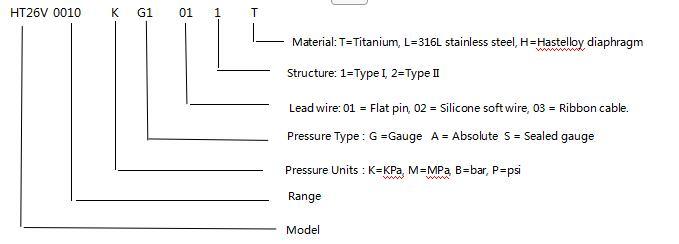

نمونه های انتخاب
سنسور فشار سیلیکون 5 تا 10 ولت مبتنی بر دیافراگم 6
نکات سفارش
1توجه به تناسب بین اندازه هسته و خانه فرستنده در طول مونتاژ برای دستیابی به
آبپاشی مورد نیاز
2در طول مونتاژ خانه، اطمینان حاصل کنید که عمودی است و فشار را به طور مساوی اعمال کنید تا از گیر کردن یا آسیب رساندن به صفحه جبران جلوگیری شود.
3در صورت عدم سازگاری میانگین اندازه گیری با دیافراگم هسته ای و مواد محفظه (316L) ، باید در هنگام سفارش دستورالعمل های ویژه ای ارائه شود.
4از فشار دادن دست ها یا اجسام تیز به دیافراگم سنسور برای جلوگیری از آسیب به هسته به دلیل تغییر شکل دیافراگم یا سوراخ کردن اجتناب کنید.
5. دروازه فشار هسته فشار سنج را به اتمسفر باز نگه دارید و از ورود آب، بخار آب یا رسانه های خوردنی به اتاق فشار منفی هسته جلوگیری کنید.
6. اگر هر گونه تغییر در خطوط پین وجود دارد، برچسب بر روی هسته واقعی را برای مرجع دنبال کنید.

FQA

1.س: ویژگی های فرستنده های سنسور فشار شما چیست؟
A: دقت بالا، دوام و عملکرد عالی. سفارشی سازی در دسترس است.

2.س: آیا می توانم مشخصات ویژه را سفارشی کنم؟
A: بله، مهندسان ما می توانند محصولات را برای پاسخگویی به نیازهای خاص سفارشی کنند. ما خدمات OEM و ODM را ارائه می دهیم

3.س: ظرفیت تولید شما چیست؟
الف: امکانات تولیدی ما می تواند تا 30،000 فرستنده سنسور فشار در ماه تولید کند، بنابراین ما کاملا قادر به پاسخگویی به نیازهای سفارشات در مقیاس بزرگ هستیم.توصیه می شود که با تیم فروش ما از قبل تماس بگیرید تا برنامه ریزی تولید و تحویل بدون مشکل را تضمین کنید.
.
4.س: زمان تحویل معمول چیست؟
A: 5 ~ 8 روز کاری برای مدل های استاندارد. محصولات سفارشی ممکن است متفاوت باشد.

5سوال: قیمت محصولات چطوره؟ تخفیف هست؟
A: قیمت رقابتی با تخفیف برای سفارشات عمده یا شرکای بلند مدت
.
6.س: ضمانت محصولات شما چیست؟ و خدمات پس از فروش؟
A: زمان گارانتی ما 24 ماه پس از ارسال است، و پس از فروش ما با سوالات شما در 24 ساعت پاسخ خواهد داد، آموزش از راه دور توسط شبکه PC همیشه در دسترس است.



شرکت

سنسور فشار سیلیکون 5 تا 10 ولت مبتنی بر دیافراگم 7سنسور فشار سیلیکون 5 تا 10 ولت مبتنی بر دیافراگم 8سنسور فشار سیلیکون 5 تا 10 ولت مبتنی بر دیافراگم 9سنسور فشار سیلیکون 5 تا 10 ولت مبتنی بر دیافراگم 10




برچسب:

سنسور فشار سیلیکون پخش شده,سنسور فشار سیلیکونی پیزورزیستیو,سنسور فشار دیفرانسیل,

سنسور فشار سیلیکون پیزورسیستیو ODM OEM,سنسور فشار سیلیکون 5 ولت,حسگر فشار مبتنی بر دیافراگم 10 ولت,
