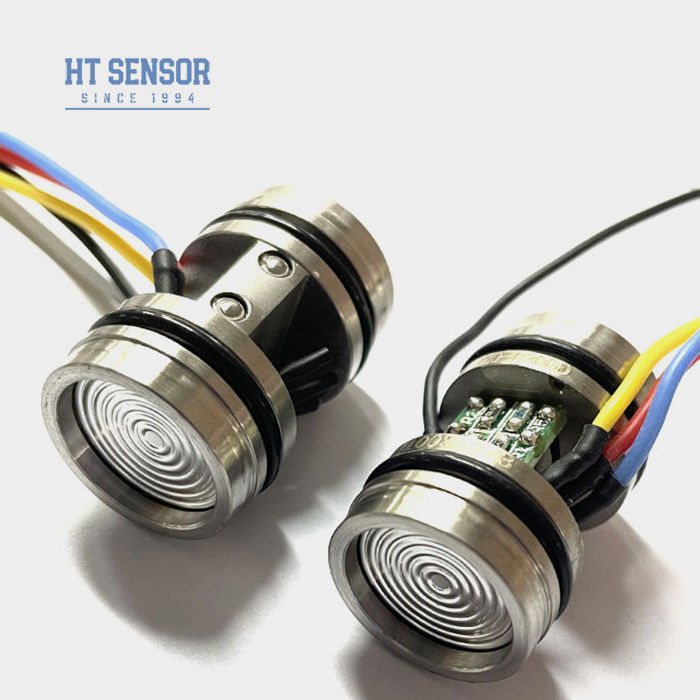

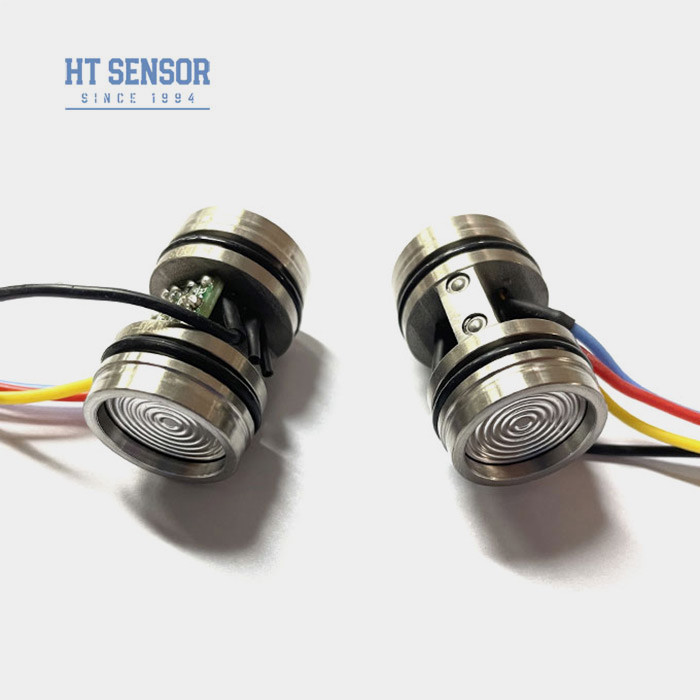

HT20V حسگر دیفرانسیل سلول فشار سیلیکون پخش شده حسگر فشار Piezoresistive
Product Details
| مدل شماره: | HT20V | نوع سیم کشی: | چهار سیم |
|---|---|---|---|
| محیط اندازه گیری: | گاز و مایع | سفارشی: | سفارشی |
| قدرت: | 10VDC | بسته حمل و نقل: | کارتن |
| تایپ کنید: | سنسور فشار پیزو مقاومتی دیفرانسیل | نوع سیگنال خروجی: | نوع آنالوگ |
| مواد: | فولاد ضد زنگ | سفارشی سازی: | موجود | درخواست سفارشی |
| برجسته کردن |
فشار حسگر دیفرانسیل HT20V,سیلیکون پخش شده فشار سنسور دیفرانسیل,حسگر فشار سیلیکون پزیورسیستوی منتشر شده,Differential Sensor Pressure Diffused Silicon,Diffused Silicon Piezoresistive Pressure Sensor |
||
Product Description
Baoji Hengtong HT20V حسگر فشار سیلیکون دیفوز 10vdc
معرفی سنسور فشار سیلیکون متفرق:
HT20V یک سنسور فشار فرقی است که از یک سنسور فشار بسیار پایدار استفاده می کند.عنصر سیلیکون به عنوان هسته اش در یک محفظه فولاد ضد زنگ با دوام 316L قرار داردحسگر با قابلیت اطمینان استثنایی کار می کند. انتقال فشار اتفاق می افتداز طریق یک دیافراگم فولاد ضد زنگ و یک روغن سیلیکون مهر و موم، اطمینان از دقیقاندازه گیری توسط تراشه حساس. تراشه حساس ازتماس مستقیم با محیط اندازه گیری، ایجاد یک حالت کاملا جامددر نتیجه، این ساختار برای اندازه گیری دقیق فشار فرقی است.محصول متنوع مناسب برای کاربردهای متنوع است که نیاز به قابلیت اطمینان واندازه گیری دقیق فشار دیفرانسیل
ویژگی های محصولاز سنسور فشار سیلیکون متغیر منتشر شده:
- عملکرد پایدار و قابل اطمینان
- مقاومت بالا در برابر فشار استاتیک
- مقرون به صرفه
- تشخیص فشار دیفرانسیل
- ابزار کالیبراسیون فشار
- اندازه گیری سطح مایع
- منبع برق: ≤10VDC
- ولتاژ خروجی حالت مشترک: 50٪ از ورودی (معمولاً)
- مقاومت ورودی: 4KΩ ~ 20KΩ
- مقاومت خروجی:2.5KΩ~6KΩ
- اتصال الکتريکي: سيم درجه حرارت بالا 100 ميلي متر
| پارامترهای عملکرداز سنسور فشار سیلیکون متغیر منتشر شده: | ||||
| محدوده اندازه گیری | 10KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000KPa | |||
| نوع | مکس | واحد | ||
| خطی بودن | ±0.15 | ±0.3 | %F.S | |
| تکرار | 0.05 | 0.1 | %F.S | |
| هیستریز | 0.05 | 0.1 | %F.S | |
| خروجی صفر Offset | 0±1 | 0±2 | mV | |
| تولید کامل | ≤20KPa | 50±1 | 50±2 | mV |
| ≥35kPa | 100±1 | 100±2 | mV | |
| صفر Temp Offset. Drift | ≤20KPa | ±1 | ±2.5 | %F.S |
| ≥35kPa | ±0.8 | ± 15 | %F.S | |
| دمای کامل مقیاس | ≤20KPa | ±1 | ±2 | %F.S |
| ≥35kPa | ±0.8 | ± 15 | %F.S | |
| معاوضات موقت | ≤20KPa | 0 تا 50 | oC | |
| ≥35kPa | 0 ~ 70 | oC | ||
| دمای کار | -20 تا 80 | oC | ||
| دمای ذخیره سازی | -40 تا 125 | oC | ||
| بار بیش از حد مجاز | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 4MPa را انتخاب کنید | |||
| فشار انفجار | 5 برابر مقیاس کامل | |||
| ثبات بلند مدت | 0.2 درصد | F.S/سال | ||
| مواد دیافراگم | 316L | |||
| مقاومت عایق | ≥200MΩ 100VDC | |||
| ارتعاش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | |||
| شوک | 100 گرم، 11 میلیمتر | |||
| زمان پاسخ | ≤1ms | |||
| مهر O-ring | لاستیک نایتریل یا لاستیک فلورو | |||
| ماده پرکننده | روغن سیلیکون | |||
| وزن | ~ 45 گرم | |||
| پارامترها در شرایط زیر آزمایش می شوند: ولتاژ ثابت 10V و دمای محیط 25oC | ||||
| طرح ساخت و سازاز سنسور فشار سیلیکون متغیر منتشر شده | |
| ابعاد |  |
| یادداشت ها: انتهای خروجی ترمینال مثبت است. اگر هر گونه تغییر در رنگ سیم وجود دارد، لطفا به برچسب متصل به سنسور برای اطلاعات دقیق مراجعه کنید | |
| اتصال الکتریکی و جبراناز سنسور فشار سیلیکون متغیر منتشر شده |
|
| نمونه های انتخاب |
| نکات سفارش |
2. در طول مونتاژ خانه، اطمینان حاصل شود که آن را عمودی است و اعمال فشار حتی برای جلوگیری از یا آسیب به صفحه جبران.
3در صورت عدم سازگاری میانگین اندازه گیری با دیافراگم هسته ای و مواد محفظه (316L) ، باید در هنگام سفارش دستورالعمل های ویژه ای ارائه شود.
4از فشار دادن دست ها یا اجسام تیز به دیافراگم سنسور برای جلوگیری از آسیب به هسته به دلیل تغییر شکل دیافراگم یا سوراخ کردن اجتناب کنید.
5. دروازه فشار هسته فشار سنج را به اتمسفر باز نگه دارید و از ورود آب، بخار آب یا رسانه های خوردنی به اتاق فشار منفی هسته جلوگیری کنید.
6. اگر هر گونه تغییر در خطوط پین وجود دارد، برچسب بر روی هسته واقعی را برای مرجع دنبال کنید.
| پرسش و پاسخ |
.
.
