عنصر سنسور فشار سیلیکون فولاد ضد زنگ سلول فرستنده فشار پیزورسیست
Product Details
| مدل شماره: | HT30 | نوع نخ: | G1/4 G1/8 و غیره |
|---|---|---|---|
| نوع سیم کشی: | کاوار زره دار يا سيم هاي درجه حرارت بالا 100 ميلي متر | محیط اندازه گیری: | گاز و مایع |
| ثبات: | ± 0.1% FS/سال | محدوده: | 0~10kpa- 40Mpa |
| دیافراگم: | 316 لیتر | منبع تغذیه: | 1.5 میلی متر |
| نوع سیگنال خروجی: | نوع آنالوگ | مواد: | فولاد ضد زنگ |
| سفارشی سازی: | موجود | درخواست سفارشی | گارانتی: | 2 سال |
| برجسته کردن |
سنسور فشار سیلیکون فولاد ضد زنگ,عنصر سنسور فشار سیلیکون,فرستنده فشار سیلیکونی,Silicon Pressure Sensor Element,Silicon Piezoresistive Pressure Transmitter |
||
Product Description

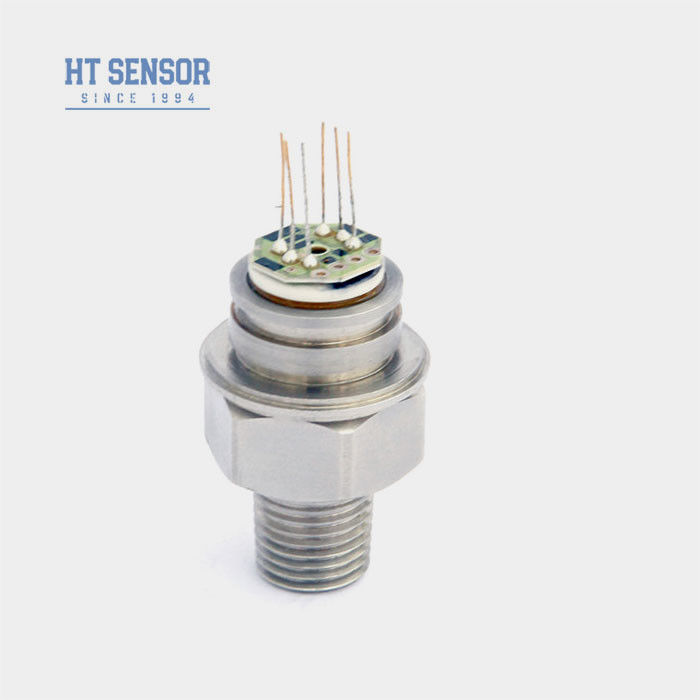

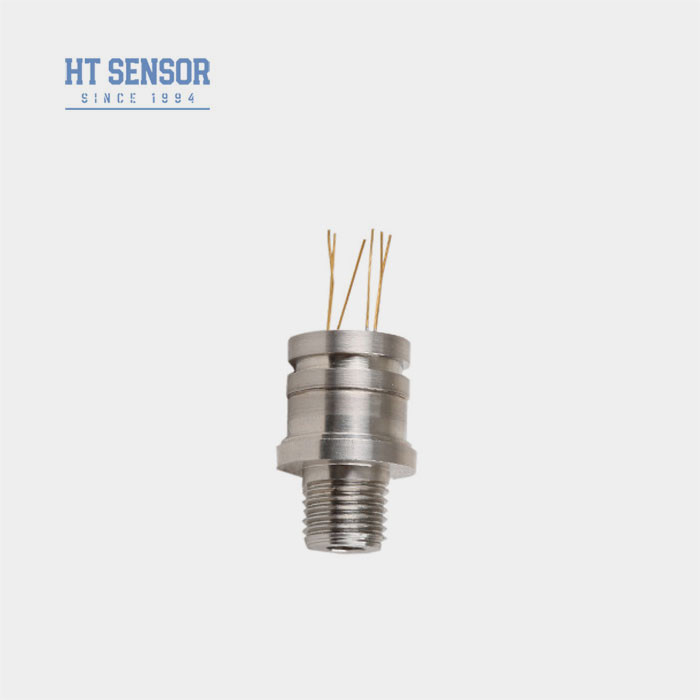

HT30 سنسور فشار سیلیکون برای فرستنده فشار فولاد ضد زنگ
HT30 سنسور فشار سیلیکون پیزورسیستیو
معرفی سنسور فشار سیلیکون:
حسگر فشار پیزورسیستیو سیلیکون HT30 یک سیلیکون بسیار پایدار استاز اثر پیزورسیستوی سیلیکون پخش شده برای اندازه گیریفشار مایعات و گازها. هسته با یک استاندارد جوش داده شده استرشته، و آن را با استفاده از مهر و موم حلقه O، آن را مناسب برای طیف گسترده ای ازبرنامه های کاربردی
ویژگی های محصولاز سنسور فشار سیلیکون:
1از تکنولوژی پیشرفته و کابوس فولاد ضد زنگ 316L استفاده می کند، همراه بامواد مانند تیتانیوم و استیلوی برای دیافراگم
2استفاده از مدارهای فیلم ضخیم برای جبران دما و نقطه صفراصلاح.
3.رابط های چند رشته ای برای انتخاب در دسترس است
4.به عنوان یک قطعه جوش داده شده، اندازه فشرده، و قابلیت اطمینان بالا
درخواست هااز سنسور فشار سیلیکون:1در سایت های مختلف فرآیند صنعتی، از جمله نفت، شیمی، فلزات، برق و هیدرولوژی استفاده می شود..
2در صنایع دریایی و هوایی استفاده می شود.
3مناسب برای سیستم های کنترل هیدرولیک و پنوماتیک
4.در برنامه های کنترل فرآیند استفاده می شود
عملکرد الکتریکیاز سنسور فشار سیلیکون:1منبع برق: ≤2mA DC (معمولا 1.5mA DC)
2مقاومت ورودی:2.5KΩ~6KΩ
3مقاومت خروجی:2.5KΩ~6KΩ
4. اتصال الکتریکی:دستک های کووار طلا شده یا سیم های 100 میلی متری با دمای بالا.
| پارامترهای عملکرداز سنسور فشار سیلیکون: | |||||
| محدوده اندازه گیری | گج ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000KPa | |||
| مطلق ((A) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مهر و موم شده | 3500KPaS، 7MPaS، 10MPaS، 20MPaS | ||||
| نوع | مکس | واحد | |||
| عدم خطی بودن | ±0.15 | ±0.3 | %F.S | ||
| تکرار | 0.05 | 0.1 | %F.S | ||
| هیستریز | 0.05 | 0.1 | %F.S | ||
| خروجی صفر Offset | 0±1 | 0±2 | mV | ||
| تولید کامل | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| صفر Temp Offset. Drift | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| دمای کامل مقیاس | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| معاوضات موقت | ≤20KPa | 0 تا 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| دمای کار | -20 تا 80 | oC | |||
| دمای ذخیره سازی | -40 تا 125 | oC | |||
| بار بیش از حد مجاز | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 120MPa را انتخاب کنید | ||||
| فشار انفجار | 5 برابر مقیاس کامل | ||||
| ثبات بلند مدت | 0.2 درصد | F.S/سال | |||
| مواد دیافراگم | 316L | ||||
| مقاومت عایق | ≥200MΩ 100VDC | ||||
| ارتعاش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | ||||
| شوک | 100 گرم، 11 میلیمتر | ||||
| زمان پاسخ | ≤1ms | ||||
| مهر O-ring | لاستیک نایتریل یا لاستیک فلورو | ||||
| ماده پرکننده | روغن سیلیکون | ||||
| وزن | ~ 63 گرم | ||||
| پارامترها تحت شرایط زیر آزمایش می شوند: 1.5mA @ 25°C | |||||
| طرح ساخت و ساز | |

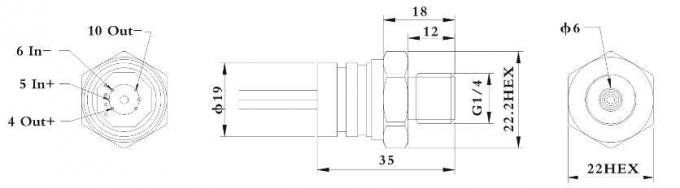

| ابعاد |
|

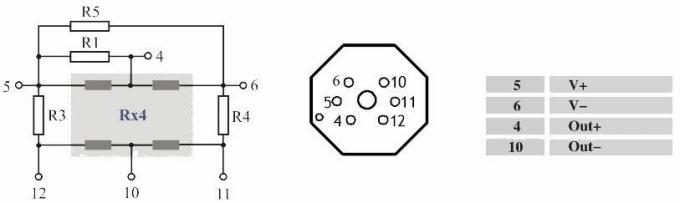

| اتصال الکتریکی و جبران |
|

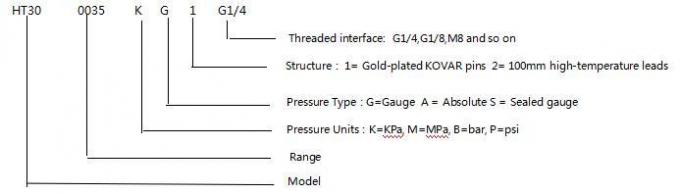

| نمونه های انتخاب |
| نکات سفارش |
آبپاشی مورد نیاز
2در طول مونتاژ خانه، اطمینان حاصل کنید که عمودی است و فشار را به طور مساوی اعمال کنید تا از گیر کردن یا آسیب رساندن به صفحه جبران جلوگیری شود.
3در صورت عدم سازگاری میانگین اندازه گیری با دیافراگم هسته ای و مواد محفظه (316L) ، باید در هنگام سفارش دستورالعمل های ویژه ای ارائه شود.
4از فشار دادن دست ها یا اجسام تیز به دیافراگم سنسور برای جلوگیری از آسیب به هسته به دلیل تغییر شکل دیافراگم یا سوراخ کردن اجتناب کنید.
5. دروازه فشار هسته فشار سنج را به اتمسفر باز نگه دارید و از ورود آب، بخار آب یا رسانه های خوردنی به اتاق فشار منفی هسته جلوگیری کنید.
6. اگر هر گونه تغییر در خطوط پین وجود دارد، برچسب بر روی هسته واقعی را برای مرجع دنبال کنید.
| پرسش و پاسخ |
.4.س: زمان تحویل معمول چیست؟
A: 5 ~ 8 روز کاری برای مدل های استاندارد. محصولات سفارشی ممکن است متفاوت باشد.
.6.س: ضمانت محصولات شما چیست؟ و خدمات پس از فروش؟
A: زمان گارانتی ما 24 ماه پس از ارسال است، و پس از فروش ما با سوالات شما در 24 ساعت پاسخ خواهد داد، آموزش از راه دور توسط شبکه PC همیشه در دسترس است.
