HT30 G1 / 4 Thread سیلیکون سنسور فشار سلول آب رطوبت سطح فشار سنسور OEM
Product Details
| شماره مدل: | HT30 | نوع نخ: | OEM |
|---|---|---|---|
| نوع سیم کشی: | چهار سیم | محیط اندازه گیری: | گاز و مایع |
| محدوده: | 0-10kpa~20mpa | قدرت: | 1.5 میلی متر |
| بسته حمل و نقل: | کارتن | کد Hs: | 9026209090 |
| قابلیت ارائه: | 50000PCS/سال | تایپ کنید: | سنسور فشار پیزورزیستیو |
| برای: | ترانسمیتر فشار سیلیکونی منتشر شده | نوع سیگنال خروجی: | نوع آنالوگ |
| مواد: | فولاد ضد زنگ | سفارشی سازی: | موجود | درخواست سفارشی |
| برجسته کردن |
حسگر فشار سیلیکون HT30,سلول سنسور فشار سیلیکون OEM,حسگر فشار آب خیس OEM,OEM Silicon Pressure Sensor Cell,Water Wet Pressure Sensor OEM |
||
Product Description

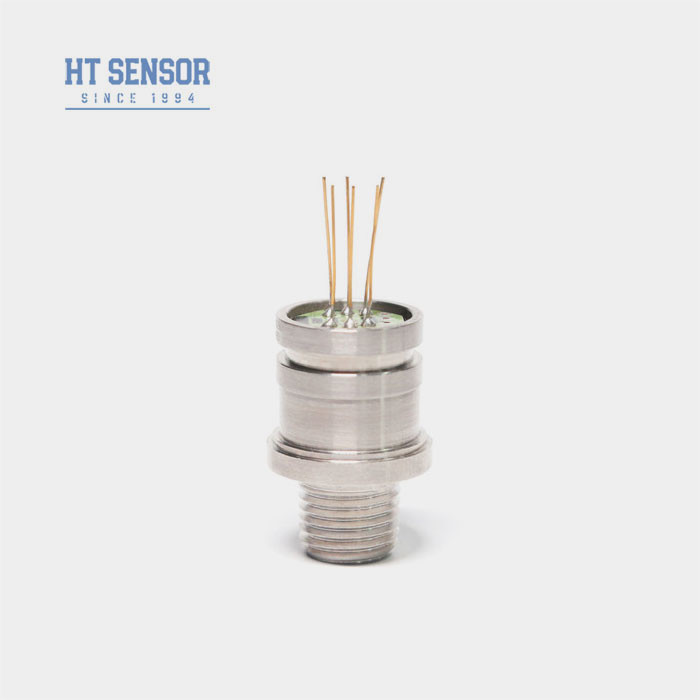

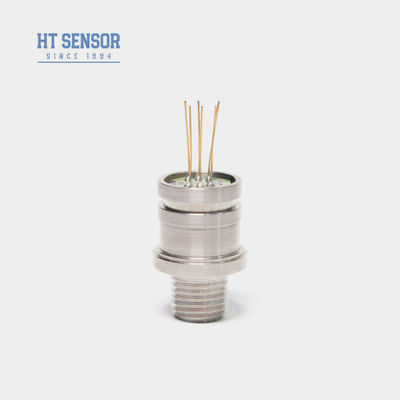

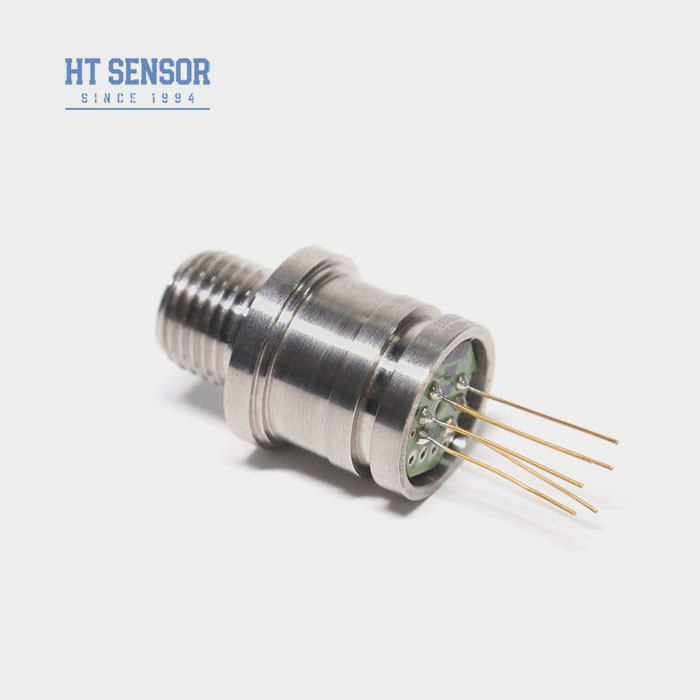

Baoji Hengtong HT30 Thread سلول حسگر فشار سیلیکون سفارشی برای آب
HT30 سنسور فشار سیلیکون پیزورسیستیو
معرفی سنسور فشار سیلیکون:
حسگر فشار پیزورسیستوی سیلیکون HT30 یک سیلیکون بسیار پایدار استاز اثر پیزورسیستیو سیلیکون پخش شده برای اندازه گیریفشار مایعات و گازها. هسته با یک استاندارد جوش داده شده استرشته، و آن را از مهر و موم حلقه O استفاده نمی کند، که آن را مناسب برای طیف گسترده ای ازبرنامه ها
- منبع برق: ≤2mA DC (معمولا 1.5mA DC)
- مقاومت ورودی:2.5KΩ~6KΩ
- مقاومت خروجی:2.5KΩ~6KΩ
- اتصال الکتریکی:دستک های Kovar طلا شده یا سیم های 100 میلی متری با دمای بالا.
| پارامترهای عملکرداز سنسور فشار سیلیکون: | |||||
| محدوده اندازه گیری | گج ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000KPa | |||
| مطلق ((A) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مهر و موم شده | 3500KPaS، 7MPaS، 10MPaS، 20MPaS | ||||
| نوع | مکس | واحد | |||
| عدم خطی بودن | ±0.15 | ±0.3 | %F.S | ||
| تکرار | 0.05 | 0.1 | %F.S | ||
| هیسترز | 0.05 | 0.1 | %F.S | ||
| خروجی صفر Offset | 0±1 | 0±2 | mV | ||
| تولید کامل | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| صفر Temp Offset. Drift | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| دمای کامل مقیاس | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| معاوضات موقت | ≤20KPa | 0 تا 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| دمای کار | -20 تا 80 | oC | |||
| دمای ذخیره سازی | -40 تا 125 | oC | |||
| بار بیش از حد مجاز | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 120MPa را انتخاب کنید | ||||
| فشار انفجار | 5 برابر مقیاس کامل | ||||
| ثبات بلند مدت | 0.2 درصد | F.S/سال | |||
| مواد دیافراگم | 316L | ||||
| مقاومت عایق | ≥200MΩ 100VDC | ||||
| ارتعاش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | ||||
| شوک | 100 گرم، 11 میلیمتر | ||||
| زمان پاسخ | ≤1ms | ||||
| مهر O-ring | لاستیک نایتریل یا لاستیک فلورو | ||||
| ماده پر کننده | روغن سیلیکون | ||||
| وزن | ~ 63 گرم | ||||
| پارامترها تحت شرایط زیر آزمایش می شوند: 1.5mA @ 25°C | |||||
| طرح ساخت و سازاز سنسور فشار سیلیکون | |
| ابعاد |
|
| اتصال الکتریکی و جبران |
|
| نمونه های انتخاب |
ویژگی های محصولاز سنسور فشار سیلیکون:
- استفاده از تکنولوژی پیشرفته و خانه فولاد ضد زنگ 316L، همراه بامواد مانند تیتانیوم و استیلوی برای دیافراگم
- استفاده از مدارهای فیلم ضخیم برای جبران دما و نقطه صفراصلاح.
- رابط های چند رشته ای برای انتخاب در دسترس است
- به صورت یک قطعه جوش داده شده، اندازه فشرده و قابلیت اطمینان بالا
- در سایت های مختلف فرآیند صنعتی، از جمله نفت، مواد شیمیایی، فلزات سازی، برق و هیدرولوژی استفاده می شود.
- در صنایع دریایی و هواپیمایی استفاده می شود
- برای سیستم های کنترل هیدرولیک و پنوماتیک مناسب است
- استفاده شده در برنامه های کنترل فرآیند
| نکات سفارش |
1. در مجمع، توجه به هماهنگی اندازه هسته و خانه فرستنده به دست آوردن مهر و موم مورد نیاز
2. در طول فرآیند مونتاژ خانه، اطمینان حاصل کنید که آن را عمودی تراز شده است و فشار حتی برای جلوگیری از گیر کردن و یا آسیب به صفحه جبران.
3اگر ماده مورد آزمایش با دیافراگم هسته ای و مواد محفظه (316L) ناسازگار باشد، باید در هنگام سفارش دستورالعمل های ویژه ای ارائه شود.
4از فشار دادن به دیافراگم سنسور با دست یا اشیاء تیز برای جلوگیری از تغییر شکل یا سوراخ شدن دیافراگم و آسیب به هسته اجتناب کنید.
5. دروازه فشار هسته سنج را برای اتمسفر باز نگه دارید تا از ورود آب، بخار آب یا مواد خوردنی به اتاق فشار منفی هسته سنج جلوگیری شود.
6. اگر هر پین تغییر می کند، به برچسب بر روی سیم هسته واقعی مراجعه کنید.
| شرکت |
| پرسش و پاسخ |
س1:آیا شما شرکت تولید و فروش هستید؟
A1: ما تولید کننده با بیش از 29 سال تجربه هستیم.
Q2:تولید سفارشی
A2: ما خدمات OEM و طراحی سفارشی را ارائه می دهیم.
Q3:ضمانت کیفیت
A3: محصولات ما دارای گارانتی 12 تا 18 ماه محدود از تاریخ ارسال به خریدار اصلی هستند. Hengtong محصولات معیوب را به صورت رایگان جایگزین یا تعمیر می کند.اين گارانتي بر هيچ واحدي که اصلاح شده اعمال نمي شودسوءاستفاده شده، نادیده گرفته شده.
Q4:حمل و بسته بندی
A4: محصولات به طور کلی توسط اکسپرس بین المللی از جمله UPS،FedEx،DHL و INT برای حمل و نقل از پیش پرداخت شده ارسال می شوند، همچنین می توانید از حساب حمل و نقل خود برای جمع آوری استفاده کنید، بسته بندی صادرات استاندارد،از جمله گواهینامه بازرسی.
Q5: با ما تماس بگیرید
A5: ما یک تیم فروش فعال و باتجربه برای خدمت به شما در مورد سوال فنی و مسئله کسب و کار داریم. فقط برای ما پیام بگذارید یا سرویس آنلاین را کلیک کنید.
