10VDC سنسور فشار سیلیکون مایع سلول مینی رشته سنسور فشار سطح مخزن آب
Product Details
| مدل شماره: | HT30V | نوع نخ: | سفارشی |
|---|---|---|---|
| نوع سیم کشی: | چهار سیم | محیط اندازه گیری: | گاز و مایع |
| سفارشی: | سفارشی | قدرت: | 5VDC 10VDC |
| مشخصات: | رشته G1/4 G1/8 1/4NPT و غیره | نوع سیگنال خروجی: | نوع آنالوگ |
| مواد: | فولاد ضد زنگ | سفارشی سازی: | موجود است |
| برجسته کردن |
حسگر فشار سیلیکون مایع 10VDC,سنسور فشار سیلیکون مایع,حسگر فشار سطح مخزن آب 10VDC,Liquid Silicon Pressure Sensor Mini Thread,10VDC Water Tank Level Pressure Sensor |
||
Product Description

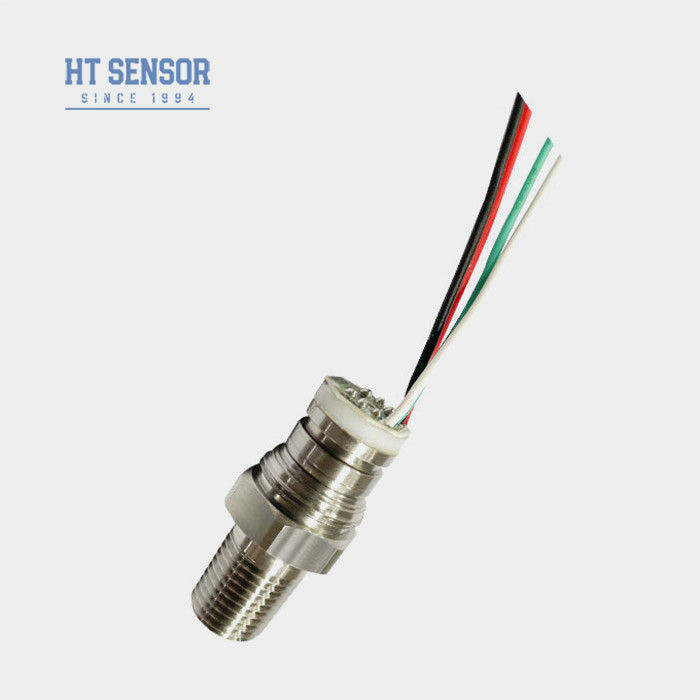

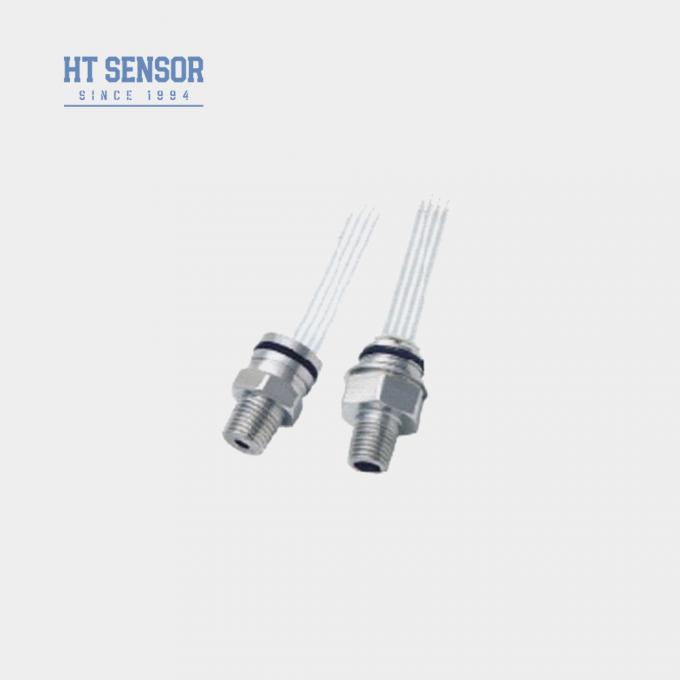

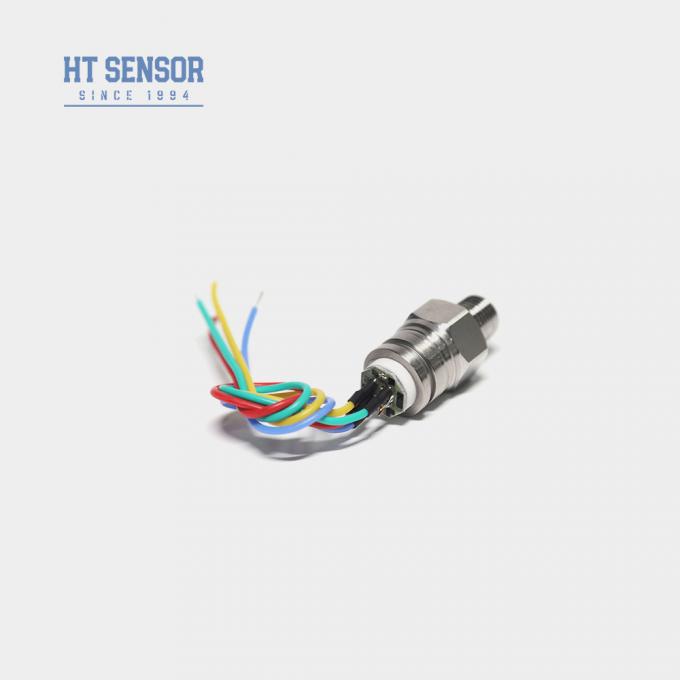

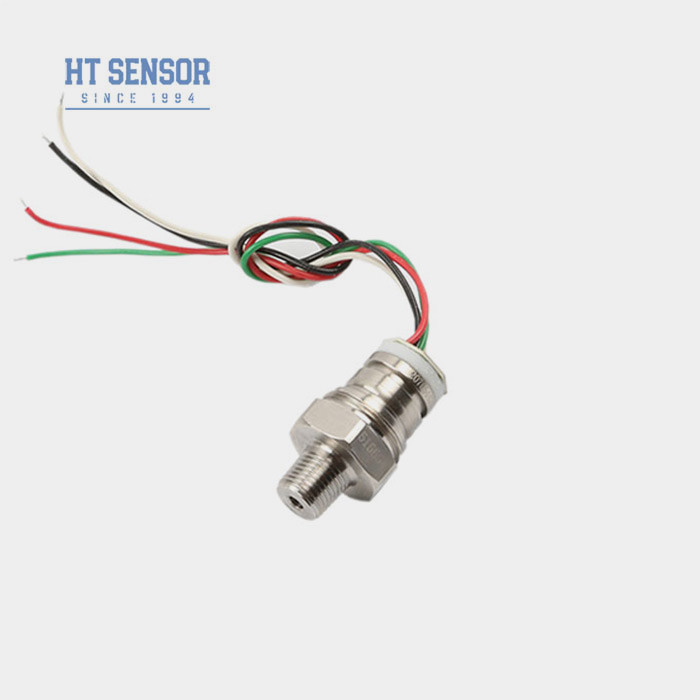

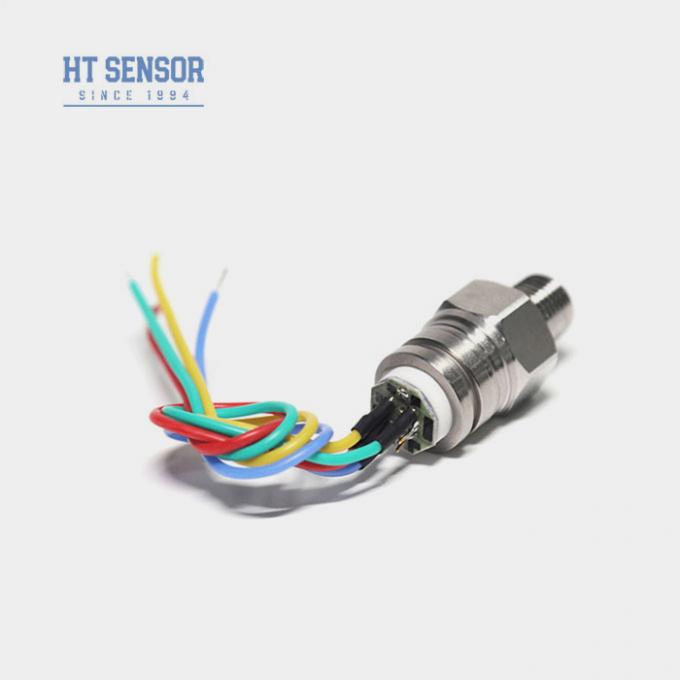

HT30V 10VDC مینی Thread Liquid Silicon Pressure Sensor Transducer با قدرت
HT30V پیزورسیستویسیلیکونسنسور فشار
معرفی سنسور فشار سیلیکون رشته:
HT30V از یک عنصر سیلیکون منتشر شده بسیار پایدار استفاده می کند، که آن را به یک سنسور فشار سیلیکون قابل اعتماد تبدیل می کند. با استفاده از یک دیافراگم عایق و روغن سیلیکون،سنسور با دقت فشار مایعات و گازها را اندازه گیری می کند.استفاده گسترده از آن در کمپرسورهای هوا و سیستم های خنک کننده آن را به یک دارایی ارزشمند در صنایع مختلف تبدیل می کند.
ویژگی های محصولاز سنسور فشار سیلیکون رشته ای:
- از مدارهای فیلم ضخیم برای جبران دما و صفر آفست استفاده می کنداصلاح.
- قابلیت اطمینان بالا و ثبات عالی.
- منبع برق ولتاژ ثابت، خروجی استاندارد
- مناسب برای اندازه گیری فشار گاز و مایع غیر خوردنی با 316Lسازگاری فولاد ضد زنگ
- در سیستم های کنترل فرآیند برای نظارت و کنترل فشار استفاده می شود.
- معمولاً در سیستم های خنک کننده و کمپرسورهای هوا برای فشار استفاده می شود اندازه گیری.
- منبع برق: ≤10VDC
- ولتاژ خروجی حالت مشترک: 50٪ از ورودی (معمولاً)
- مقاومت ورودی: 4KΩ ~ 20KΩ
- مقاومت خروجی:2.5KΩ~6KΩ
- اتصال الکتریکی: 100 میلی متر سیم درجه حرارت بالا، کابل نوار
| پارامترهای عملکرداز سنسور فشار سیلیکون رشته ای: | ||||||
| محدوده اندازه گیری | گج ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000KPa | ||||
| مطلق ((A) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | |||||
| مهر و موم شده | 3500KPaS، 7MPaS، 10MPaS، 20MPaS | |||||
| نوع | مکس | واحد | ||||
| عدم خطی بودن | ±0.15 | ±0.3 | %F.S | |||
| تکرار | 0.05 | 0.1 | %F.S | |||
| هیستریز | 0.05 | 0.1 | %F.S | |||
| خروجی صفر Offset | 0±1 | 0±2 | mV | |||
| تولید کامل | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| صفر Temp Offset. Drift | ≤20KPa | ±1 | ±2.5 | %F.S | ||
| ≥35kPa | ±0.8 | ± 15 | %F.S | |||
| دمای کامل مقیاس | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±0.8 | ± 15 | %F.S | |||
| معاوضات موقت | ≤20KPa | 0 تا 50 | oC | |||
| ≥35kPa | 0 ~ 70 | oC | ||||
| دمای کار | -20 تا 80 | oC | ||||
| دمای ذخیره سازی | -40 تا 125 | oC | ||||
| بار بیش از حد مجاز | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 120MPa را انتخاب کنید | |||||
| فشار انفجار | 5 برابر مقیاس کامل | |||||
| ثبات بلند مدت | 0.2 درصد | F.S/سال | ||||
| مواد دیافراگم | 316L | |||||
| مقاومت عایق | ≥200MΩ 100VDC | |||||
| ارتعاش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | |||||
| شوک | 100 گرم، 11 میلیمتر | |||||
| زمان پاسخ | ≤1ms | |||||
| مهر O-ring | لاستیک نایتریل یا لاستیک فلورو | |||||
| ماده پرکننده | روغن سیلیکون | |||||
| وزن | ~ 63 گرم | |||||
| پارامترها تحت شرایط زیر آزمایش می شوند: 10 ولت @ 25 درجه سانتیگراد | ||||||

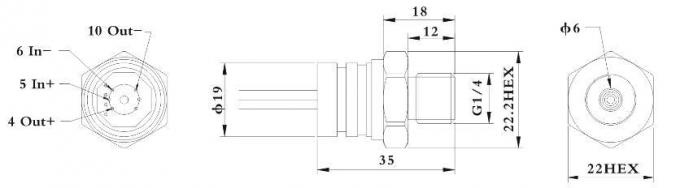

| طرح ساخت و ساز | |
| ابعاد | |
| یادداشت ها: اندازه نخ سنسور فشار می تواند سفارشی شود | |
| اتصال الکتریکی و جبران |
|
|
| نمونه های انتخاب |
| نکات سفارش |
1. برای سنسورهای رشته ای، لطفاً مطمئن شوید که رابط رشته مورد نیاز، رابط بالا، رابط پایین یا نیاز به جوش برای دادن نمودار اندازه طرح را تأیید کنید.
2اگر ماده مورد آزمایش با دیافراگم هسته و مواد محفظه (316L) ناسازگار باشد، دستورالعمل های ویژه ای هنگام سفارش ارائه می شود.
3از استفاده از دست یا اشیاء تیز بر روی دیافراگم سنسور اجتناب کنید تا از تغییر شکل دیافراگم یا سوراخ و آسیب به هسته جلوگیری شود.
4. دروازه فشار هسته سنج را برای اتمسفر باز نگه دارید تا از ورود آب، بخار آب یا مواد خوردنی به اتاق فشار منفی هسته سنج جلوگیری شود.
5. اگر هر پین تغییر می کند، به برچسب بر روی سیم هسته واقعی مراجعه کنید.
