HT-IQT سیلیکون فشار سنج فلنج آسان تمیز سنسور فشار دمای بالا
Product Details
| شماره مدل: | HT-IQT | محدوده: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| نوع سیم کشی: | پین کوار چهار سیم یا با روکش طلا | محیط اندازه گیری: | گاز و مایع |
| تهیه کردن: | 1.5 میلی متر | دیا: | 50.4 میلی متر |
| دما: | -40 تا 125 | خروجی: | سیگنال mv |
| علامت تجاری: | "هنگتونگ" | کد Hs: | 9026209090 |
| نوع سیگنال خروجی: | نوع آنالوگ | فرآیند تولید: | یکپارچه سازی |
| مواد: | فولاد ضد زنگ | سفارشی سازی: | موجود | درخواست سفارشی |
| برجسته کردن |
مانتوگر فشار سیلیکونی HT-IQT,فلنج سیلیکون فشار گذار,آسان تمیز کردن سنسور دمای فشار بالا 3.5Mpa,Silicon Pressure Transducer Flange,Easy Clean High Pressure Temperature Sensor 3.5Mpa |
||
Product Description

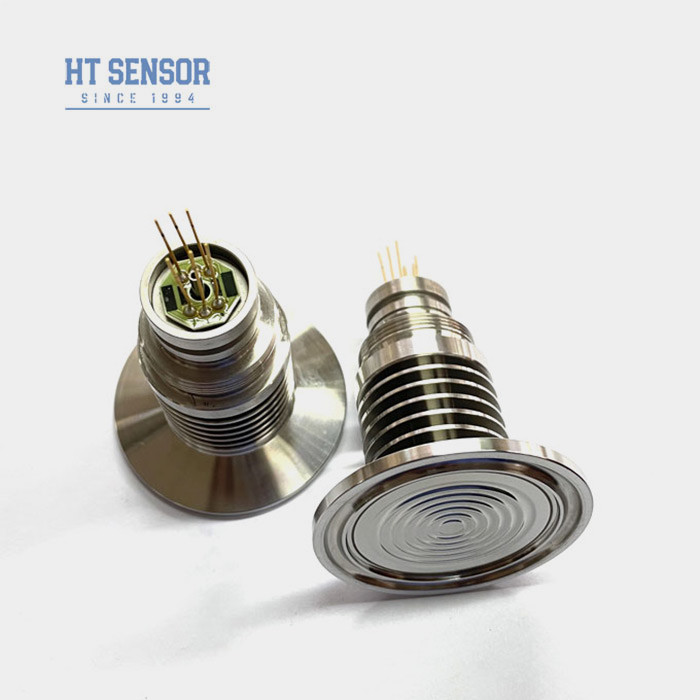

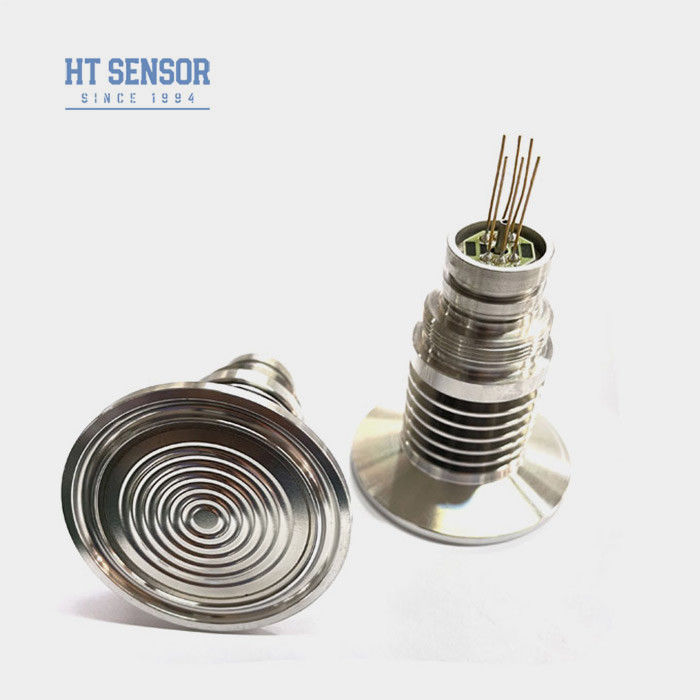

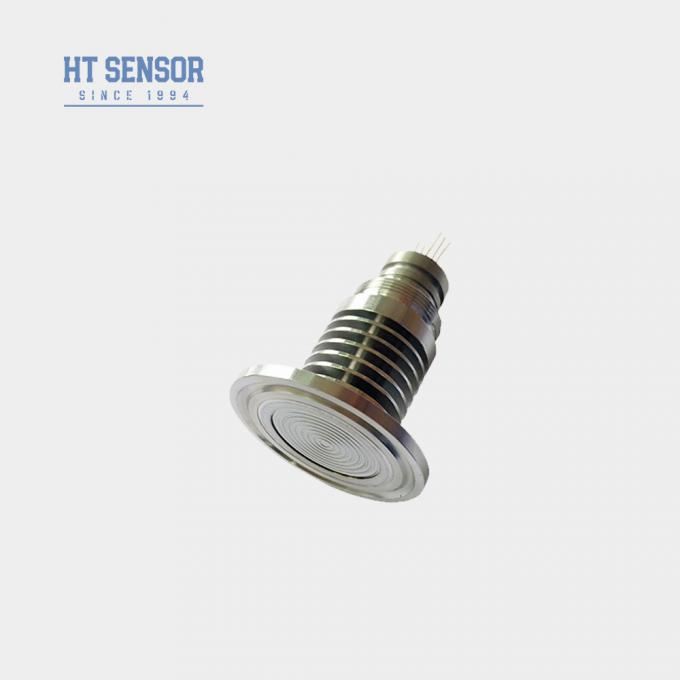

HT-IQT فلنج درجه حرارت بالا آسان برای تمیز کردن سنسور فشار سیلیکون برای پردازنده
حسگر فشار سیلیکونی HT-IQT
معرفی سنسور فشار سیلیکون:
HT-IQT یک سنسور فشار دیافراگم فلش با یک تراشه سیلیکون پخش دمای بالا بسیار پایدار است. تراشه حساس به طور مستقیم با محیط اندازه گیری تماس نمی گیرد.فشار به تراشه حساس از طریق دیافراگم فولاد ضد زنگ و روغن سیلیکون مهر و موم منتقل می شود، و پل مقاومت تراشه تغییر می کند، که منجر به تغییر ولتاژ می شود، و ولتاژ به سطح میلی ولت تغییر می کند.آسان برای تمیز کردن باعث کریستالیزه شدن در انتهای رشته نمی شود.، آسان برای تمیز کردن، نصب ساده، قابلیت اطمینان بالا مناسب برای مواد غذایی، بهداشت و صنایع دیگر.
ویژگی های محصولاز سنسور فشار سیلیکون:
- تکنولوژی پیشرفته و بسته بندی خانه فولاد ضد زنگ 316L
- جبران دما و تصحیح نقطه صفر از طریق فیلم ضخیم
- مدارقابلیت اطمینان، تکرار و ثبات فوق العاده
- مناسب برای اندازه گیری فشار گاز و مایع غیر خوردنی با 316Lسازگاری فولاد ضد زنگ
- صنعت مواد غذایی و نوشیدنی
- صنعت داروسازی
- منبع برق: ≤2mA DC (معمولا 1.5mA DC)
- مقاومت ورودی: 2.5KΩ ~ 6KΩ
- مقاومت خروجی: 2.5KΩ ~ 6KΩ
- اتصال الکتريکي: فلز کووار زرين يا سيم هاي درجه حرارت بالا 100 ميلي متر
| پارامترهای عملکرداز سنسور فشار سیلیکون: | |||||
| محدوده اندازه گیری | گج ((G) | 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | |||
| مطلق ((A) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مهر و موم شده | 3500KPaS | ||||
| نوع | مکس | واحد | |||
| عدم خطی بودن | ±0.15 | ±0.3 | %F.S | ||
| تکرار | 0.05 | 0.1 | %F.S | ||
| هیسترز | 0.05 | 0.1 | %F.S | ||
| خروجی صفر Offset | 0±1 | 0±2 | mV | ||
| تولید کامل | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| صفر Temp Offset. Drift | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| دمای کامل مقیاس | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| معاوضات موقت | ≤20KPa | 0 تا 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| دمای کار | -20 تا 80 | oC | |||
| دمای ذخیره سازی | -40 تا 125 | oC | |||
| بار بیش از حد مجاز | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 120MPa را انتخاب کنید | ||||
| فشار انفجار | 5 برابر مقیاس کامل | ||||
| ثبات بلند مدت | 0.2 درصد | F.S/سال | |||
| مواد دیافراگم | 316L | ||||
| مقاومت عایق | ≥200MΩ 100VDC | ||||
| ارتعاش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | ||||
| شوک | 100 گرم، 11 میلیمتر | ||||
| زمان پاسخ | ≤1ms | ||||
| مهر O-ring | لاستیک نایتریل یا لاستیک فلورو | ||||
| ماده پر کننده | روغن سیلیکون | ||||
| وزن | ~ 220 گرم | ||||
| پارامترها در شرایط زیر آزمایش می شوند: 1.5mA @ 25°C | |||||
| طرح ساخت و ساز | |

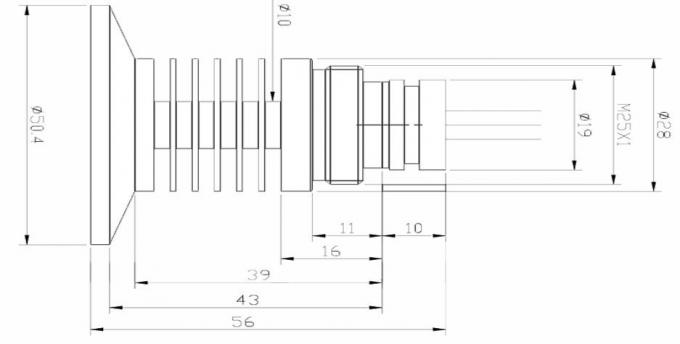

| ابعاد |
|
| اتصال الکتریکی و جبران |
|
| نمونه های انتخاب |
| نکات سفارش |
2. در طول فرآیند مونتاژ خانه، اطمینان حاصل کنید که آن را عمودی تراز شده است و فشار حتی برای جلوگیری از گیر کردن و یا آسیب به صفحه جبران.
3اگر ماده مورد آزمایش با دیافراگم هسته ای و مواد محفظه (316L) ناسازگار باشد، باید در هنگام سفارش دستورالعمل های ویژه ای ارائه شود.
4از فشار دادن به دیافراگم سنسور با دست یا اشیاء تیز برای جلوگیری از تغییر شکل یا سوراخ شدن دیافراگم و آسیب به هسته اجتناب کنید.
5. دروازه فشار هسته سنج را برای اتمسفر باز نگه دارید تا از ورود آب، بخار آب یا مواد خوردنی به اتاق فشار منفی هسته سنج جلوگیری شود.
6. اگر هر پین تغییر می کند، به برچسب بر روی سیم هسته واقعی مراجعه کنید.
| شرکت |
| FQA |
.
.
