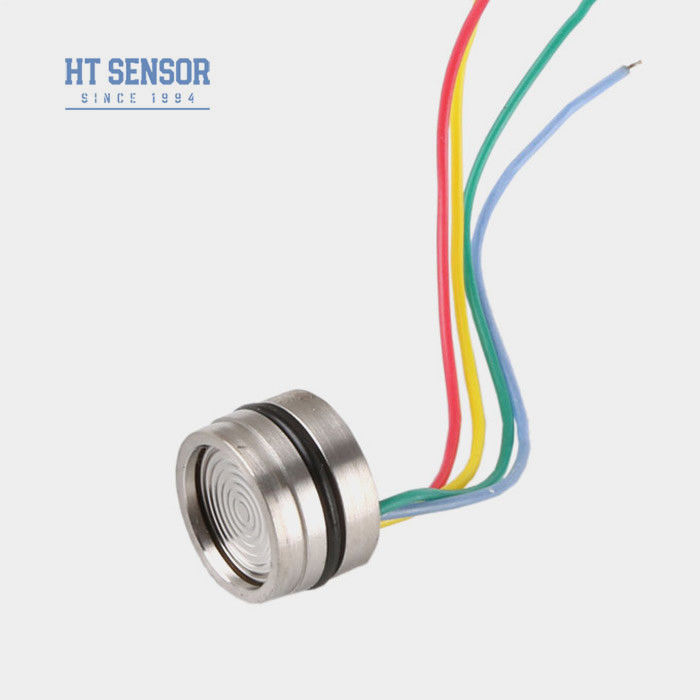

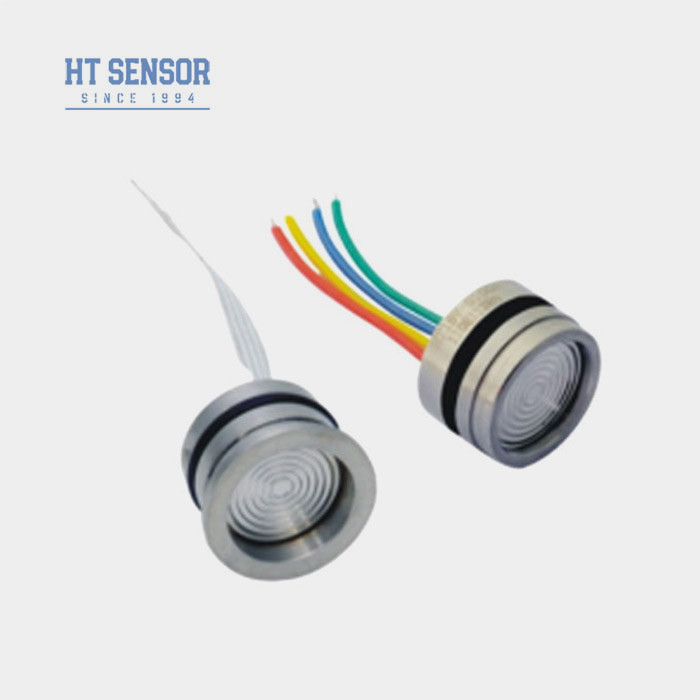

HT19V سنسور فشار سیلیکون پیزورسیستیو 5V 10VDC سنسور فشار هوا سیلیکون مایع
Product Details
| شماره مدل: | HT19V | نوع نخ: | نه |
|---|---|---|---|
| نوع سیم کشی: | چهار سیم | اندازه گیری محیط: | گاز و مایع |
| محدوده: | 0-10kpa~100mpa | خروجی: | MV |
| نوع فشار: | G/A/S | تهیه کردن: | 1.5 میلی متر |
| کد Hs: | 9026209090 | قابلیت ارائه: | 20000 عدد در ماه |
| تایپ کنید: | سنسور فشار پیزورزیستیو | مواد: | فولاد ضد زنگ |
| سفارشی سازی: | موجود | درخواست سفارشی | ||
| برجسته کردن |
HT19V سنسور فشار سیلیکون پیزورستیستیو,سنسور فشار سیلیکون 10VDC,حسگر فشار هوا مایع سیلیکون 10VDC,Silicon Piezoresistive Pressure Sensor 10VDC,10VDC Silicon Liquid Air Pressure Sensor |
||
Product Description
HT19V 19mm 10VDC Sensor فشار سیلیکون Piezoelectric برای هوا و مایعات
HT19V سنسور فشار سیلیکون پیزورستیستیو
معرفی سنسور فشار سیلیکون:
HT19V از یک عنصر سیلیکون منتشر شده بسیار پایدار استفاده می کند، که آن را به یک سنسور فشار سیلیکون قابل اعتماد تبدیل می کند. با استفاده از یک دیافراگم عایق و روغن سیلیکون،سنسور با دقت فشار مایعات و گازها را اندازه گیری می کند.استفاده گسترده از آن در کمپرسورهای هوا و سیستم های خنک کننده آن را به یک دارایی ارزشمند در صنایع مختلف تبدیل می کند.
ویژگی های محصولاز سنسور فشار سیلیکون:
1. از مدارهای فیلم ضخیم برای جبران دما و صفر جابجایی استفاده می کنداصلاح
2قابلیت اطمینان بالا و ثبات عالی
3.منبع برق ولتاژ ثابت، خروجی استاندارد
درخواست هااز سنسور فشار سیلیکون:
1مناسب برای اندازه گیری فشار گاز و مایع غیر خوردنی با 316Lسازگاری فولاد ضد زنگ
2استفاده می شود در سیستم های کنترل فرآیند برای نظارت و کنترل فشار.
3معمولا در سیستم های خنک کننده و کمپرسورهای هوا برای فشار استفاده می شود. اندازه گیری.
عملکرد الکتریکیاز سنسور فشار سیلیکون:
1منبع برق: ≤10VDC
2ولتاژ خروجی حالت مشترک: 50 درصد از ورودی (معمولی)
3مقاومت ورودی: 4KΩ ~ 20KΩ
4مقاومت خروجی:2.5KΩ~6KΩ
5. اتصال الکتريکي: 100 ميلي متر سيم درجه حرارت بالا، کابل نوار
| پارامترهای عملکرداز سنسور فشار سیلیکون:. | ||||||
| محدوده اندازه گیری | گج ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000KPa | ||||
| مطلق ((A) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | |||||
| مهر و موم شده | 3500KPaS، 7MPaS، 10MPaS، 20MPaS، 40MPaS، 60MPaS، 100MPaS | |||||
| نوع | مکس | واحد | ||||
| عدم خطی بودن | ±0.15 | ±0.3 | %F.S | |||
| تکرار | 0.05 | 0.1 | %F.S | |||
| هیستریز | 0.05 | 0.1 | %F.S | |||
| خروجی صفر Offset | 0±1 | 0±2 | mV | |||
| تولید کامل | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| صفر Temp Offset. Drift | ≤20KPa | ±1 | ±2.5 | %F.S | ||
| ≥35kPa | ±0.8 | ± 15 | %F.S | |||
| دمای کامل مقیاس | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±0.8 | ± 15 | %F.S | |||
| معاوضات موقت | ≤20KPa | 0 تا 50 | oC | |||
| ≥35kPa | 0 ~ 70 | oC | ||||
| دمای کار | -20 تا 80 | oC | ||||
| دمای ذخیره سازی | -40 تا 125 | oC | ||||
| بار بیش از حد مجاز | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 120MPa را انتخاب کنید | |||||
| فشار انفجار | 5 برابر مقیاس کامل | |||||
| ثبات بلند مدت | 0.2 درصد | F.S/سال | ||||
| مواد دیافراگم | 316L | |||||
| مقاومت عایق | ≥200MΩ 100VDC | |||||
| ارتعاش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | |||||
| شوک | 100 گرم، 11 میلیمتر | |||||
| زمان پاسخ | ≤1ms | |||||
| مهر O-ring | لاستیک نایتریل یا لاستیک فلورو | |||||
| ماده پرکننده | روغن سیلیکون | |||||
| وزن | ~ 28 گرم | |||||
| پارامترها تحت شرایط زیر آزمایش می شوند: 10 ولت @ 25 درجه سانتیگراد | ||||||
| طرح ساخت و سازاز سنسور فشار سیلیکون | |
| <3.5MPaS |  |
| ≥3.5MPaS <40MPaS |
|
| ≥40MPaS | |
| اتصال الکتریکی و جبراناز سنسور فشار سیلیکون |
|
|
| نمونه های انتخاب |
| نکات سفارش |
2در طول مونتاژ خانه، اطمینان حاصل کنید که آن را عمودی است و اعمال فشار حتی به جلوگیری از آسیب به صفحه جبران.
3در صورت عدم سازگاری میانگین اندازه گیری با دیافراگم هسته ای و مواد محفظه (316L) ، باید در هنگام سفارش دستورالعمل های ویژه ای ارائه شود.
4از فشار دادن دست ها یا اجسام تیز به دیافراگم سنسور برای جلوگیری از آسیب به هسته به دلیل تغییر شکل دیافراگم یا سوراخ کردن اجتناب کنید.
5. دروازه فشار هسته فشار سنج را به اتمسفر باز نگه دارید و از ورود آب، بخار آب یا رسانه های خوردنی به اتاق فشار منفی هسته جلوگیری کنید.
6. اگر هر گونه تغییر در خطوط پین وجود دارد، برچسب بر روی هسته واقعی را برای مرجع دنبال کنید.
