حسگر فشار هسته سیلیکونی مایع گاز، حسگر فشار دیافراگم همسطح، بسیار پایدار
Product Details
| شماره مدل: | HT24 | موضوع: | G1/2 M20*1.5 1/2NPT |
|---|---|---|---|
| نوع سیم کشی: | پین کوار چهار سیم یا با روکش طلا | محیط اندازه گیری: | گاز و مایع |
| محدوده: | 0-10kpa~20mpa | قدرت: | 1.5 میلی متر |
| بسته حمل و نقل: | کارتن | علامت تجاری: | "هنگتونگ" |
| مبدا: | چین | تایپ کنید: | سنسور فشار پیزورزیستیو |
| برای: | ترانسمیتر فشار سیلیکونی منتشر شده | نوع سیگنال خروجی: | نوع آنالوگ |
| مواد: | فولاد ضد زنگ 316L | سفارشی سازی: | موجود | درخواست سفارشی |
| برجسته کردن |
حسگر فشار سیلیکون گاز مایع 1.5mA,حسگر فشار سیلیکون بسیار پایدار,1.5mA حسگر فشار دیافراگم,Highly Stable Silicon Pressure Sensor,1.5mA Flush Diaphragm Pressure Sensor |
||
Product Description

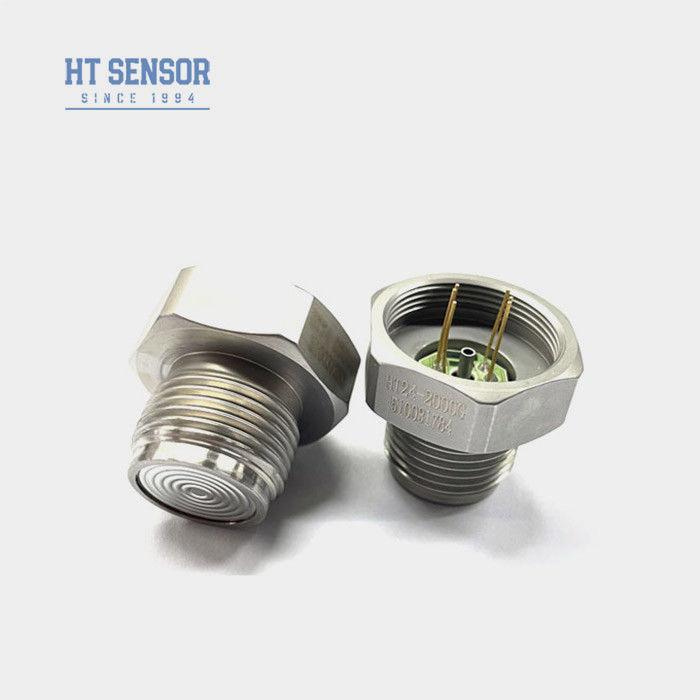

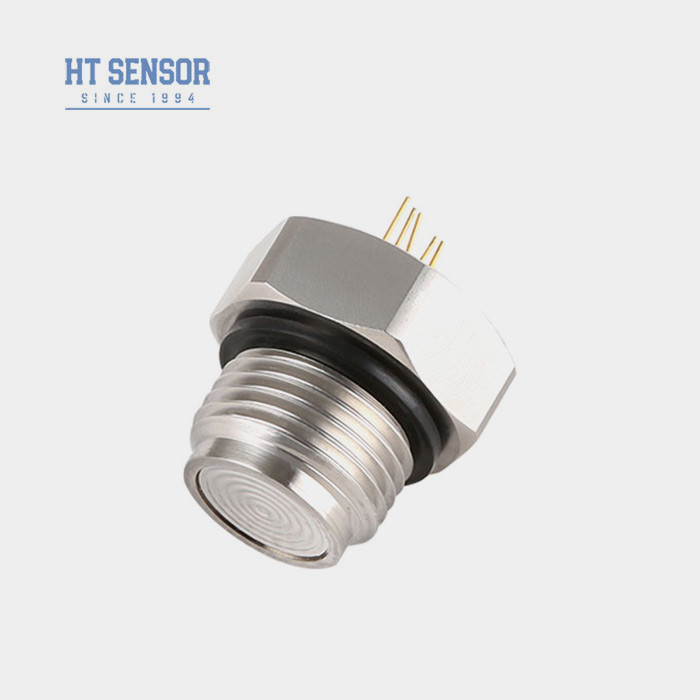

سنسور HT سنسور فشار سیلیکونی HT24 با دیافراگم همسطح و تراشه سیلیکونی پخش شده با پایداری بالا
سنسور فشار پیزورزیستیو سیلیکونی HT24
معرفی سنسور فشار سیلیکونی با دیافراگم همسطح:
HT24 یک سنسور فشار با دیافراگم همسطح است که دارای یک تراشه سیلیکونی پخش شده با پایداری بالا است. تراشه حساس مستقیماً با محیط اندازهگیری شده تماس ندارد. فشار از طریق یک دیافراگم فولادی ضد زنگ و روغن سیلیکونی آببندی به تراشه حساس منتقل میشود. این محصول یک ساختار دیافراگم مسطح با رزوه است، G1/2 M20* 1.51/2NPT رایجترین رزوه مورد استفاده است. تمیز کردن آسان، قابلیت اطمینان بالا. مناسب برای صنایع غذایی، بهداشتی و سایر صنایع.
ویژگیهای محصول:محدوده اندازهگیری
- استفاده از فناوری پیشرفته و محفظه فولادی ضد زنگ 316L، همراه باموادی مانند تیتانیوم و هستلوی برای دیافراگم
- استفاده از مدارهای فیلم ضخیم برای جبران دما و نقطه صفر اصلاح0.05
- قابلیت اطمینان، تکرارپذیری و پایداری برجسته
- ساختار دیافراگم همسطح، که تمیز کردن آن را آسان می کند
- مناسب برای اندازهگیری فشار گاز و مایع غیر خورنده با سازگاری 316Lصنایع غذایی و آشامیدنی
- کنترل فرآیند صنعتی
- صنایع دارویی
- عملکرد الکتریکی
- امپدانس ورودی : 2.5KΩ~6KΩ
- امپدانس خروجی: 2.5KΩ~6KΩ
- اتصال الکتریکی: پینهای Kovar با روکش طلا یا سیمهای با دمای بالا 100 میلیمتری.
- پارامترهای عملکرد
| از سنسور فشار سیلیکونی با دیافراگم همسطح:محدوده اندازهگیری | |||||
| گیج (G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | مطلق (A) | |||
| 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | آببندی شده (S) | ||||
| 3500KPaS,7MPaS,10MPaS,20MPaS,35MPaS | Typ | ||||
| حداکثر | واحد | غیرخطی بودن | |||
| ≤20KPa | ±0.3 | %F.S | دمای جبران شده | ||
| 0.05 | 0.1 | %F.S | دمای جبران شده | ||
| 0.05 | 0.1 | %F.S | دمای جبران شده | ||
| ≤20KPa | 0±2 | mV | دریفت دمای آفست صفر | ||
| ≤20KPa | 0~50 | 50±30 | mV | دریفت دمای آفست صفر | |
| 0~70 | 100±30 | mV | دریفت دمای آفست صفر | ||
| ≤20KPa | 0~50 | %F.S | %F.S | دمای جبران شده | |
| 0~70 | ±1 | %F.S | دمای جبران شده | ||
| ≤20KPa | 0~50 | %F.S | %F.S | دمای جبران شده | |
| 0~70 | ±1 | %F.S | دمای جبران شده | ||
| ≤20KPa | 0~50 | ºC | اضافه بار مجاز | ||
| 0~70 | ºC | اضافه بار مجاز | |||
| -20~80 | ºC | اضافه بار مجاز | |||
| -40~125 | ºC | اضافه بار مجاز | |||
| مقدار کوچکتر بین 3 برابر مقیاس کامل یا 120 مگاپاسکال را در نظر بگیرید | فشار ترکیدگی | ||||
| 5X مقیاس کامل | پایداری بلند مدت | ||||
| 0.2 % | F.S/سال | جنس دیافراگم | |||
| 316L | مقاومت عایق | ||||
| ≥200MΩ 100VDC | لرزش | ||||
| بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | ضربه | ||||
| 100g,11ms | زمان پاسخ | ||||
| ≤1ms | آببند O-ring | ||||
| لاستیک نیتریل یا لاستیک فلوئورو | محیط پرکننده | ||||
| روغن سیلیکون | وزن | ||||
| ~55g | پارامترها تحت شرایط زیر آزمایش میشوند: 1.5mA @25°C | ||||
| ابعاد | |
| اتصال الکتریکی و جبران |
|
| نمونههای انتخاب |
|
| نکات سفارش |
| 1. در حین مونتاژ، باید به هماهنگی بین اندازه هسته و محفظه فرستنده توجه شود تا به سفتی مورد نیاز دست یابید. |
- 2. در فرآیند مونتاژ پوسته، برای اطمینان از تراز عمودی و فشار یکنواخت، از گیر کردن یا آسیب رساندن به برد جبران خودداری کنید.
- 3. اگر محیط آزمایش شده با دیافراگم هسته و مواد محفظه (316L) سازگار نیست، دستورالعملهای ویژه باید هنگام ثبت سفارش ارائه شود.
- 4. از فشار دادن دیافراگم سنسور با دست یا اشیاء تیز خودداری کنید تا به هسته به دلیل تغییر شکل یا سوراخ شدن دیافراگم آسیب نرسد.
- 5. فشار دهانه هسته فشار سنج را به اتمسفر باز نگه دارید، از ورود آب، بخار یا محیط خورنده به محفظه هسته فشار سنج منفی جلوگیری کنید. 6. اگر پین تغییری وجود دارد، لطفاً طبق برچسب روی هادی واقعی برای مرجع مراجعه کنید.
- شرکت
| پرسش و پاسخ |
| 1. س: ویژگیهای فرستندههای سنسور فشار شما چیست؟ |
ج: دقت بالا، دوام و عملکرد عالی. سفارشیسازی در دسترس است.
2. س: آیا میتوانم مشخصات خاصی را سفارشی کنم؟
ج: بله، مهندسان ما میتوانند محصولات را برای پاسخگویی به نیازهای خاص تنظیم کنند. ما خدمات OEM و ODM را ارائه میدهیم.
3. س: ظرفیت تولید شما چقدر است؟
ج: امکانات تولیدی ما میتواند تا 30000 فرستنده سنسور فشار در ماه تولید کند، بنابراین ما کاملاً قادر به پاسخگویی به نیازهای سفارشات در مقیاس بزرگ هستیم. با این حال، توصیه میشود قبل از آن با تیم فروش ما تماس بگیرید تا از تولید روان و برنامهریزی تحویل اطمینان حاصل کنید.
4. س: دوره تحویل معمول چقدر است؟
ج: 5 تا 8 روز کاری برای مدلهای استاندارد. محصولات سفارشی ممکن است متفاوت باشند.
5. س: قیمت محصولات چگونه است؟ آیا تخفیفی وجود دارد؟
ج: قیمت رقابتی با تخفیف برای سفارشات عمده یا شرکای بلندمدت.
6. س: گارانتی محصولات شما چیست؟ و خدمات پس از فروش؟
ج: زمان گارانتی ما 24 ماه پس از حمل و نقل است و خدمات پس از فروش ما در 24 ساعت به سوالات شما پاسخ خواهد داد، دستورالعمل از راه دور از طریق شبکه رایانه شخصی همیشه در دسترس است.
