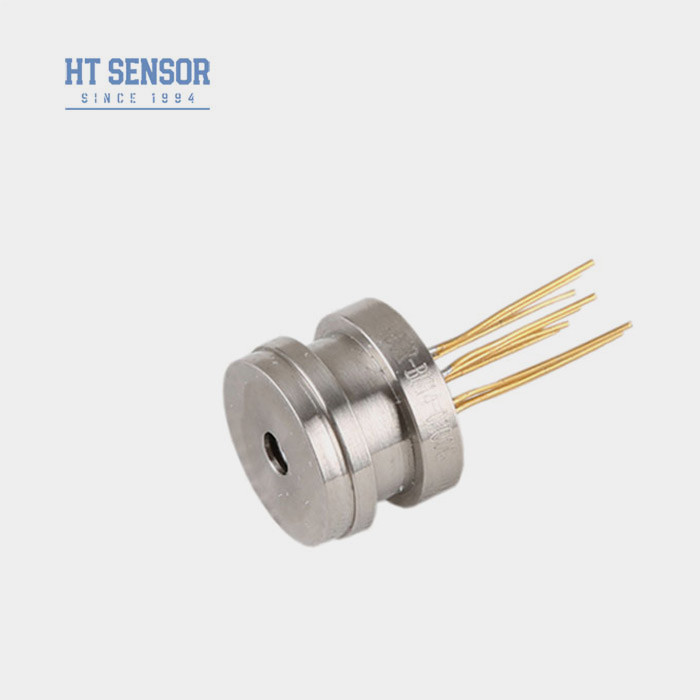

15mm OEM سیلیکون 316L سنسور فشار فولاد ضد زنگ برای اندازه گیری سطح مایع سلول سنسور
Product Details
| شماره مدل: | HT15 | نوع نخ: | ميتونه نخ داشته باشه |
|---|---|---|---|
| نوع سیم کشی: | کاوار فلج شده با طلا یا چهار سیم | محیط اندازه گیری: | گاز و مایع |
| قدرت: | 5-10VDC /1.5mA | خروجی: | 10mv/V 100+-30mv |
| کلمات کلیدی: | سنسور کوچک | بسته حمل و نقل: | کارتن |
| علامت تجاری: | "هنگتونگ" | مواد: | فولاد ضد زنگ 316L |
| برجسته کردن |
سنسور فشار از فولاد ضد زنگ سیلیکون 316L,سنسور فشار فولاد ضد زنگ 15 میلی متری,سنسور فشار 15 میلی متری برای اندازه گیری سطح مایع,15mm OEM Stainless Steel Pressure Sensor,15mm Pressure Sensor For Liquid Level Measurement |
||
Product Description
سنسور فشار سیلیکونی 15 میلیمتری OEM 316L استیل ضد زنگ برای تست مایعات
سنسور فشار پیزورزیستی سیلیکونی
معرفی سنسور فشار سیلیکونی:
یک سنسور فشار پیزورزیستی سیلیکونی با عناصر سیلیکونی پخش شده بسیار پایدار در هسته خود است. این از اثر پیزورزیستی سیلیکون پخش شده برای اندازهگیری فشار مایعات و گازها استفاده میکند. سنسور میتواند سیگنالهای اندازهگیری فشار و سطح را به خروجی الکتریکی میلیولت تبدیل کند. سنسور دارای یک رابط سریع و دقیق است. غیرخطی بودن سنسور بر اساس روش حداقل مربعات BFSL محاسبه میشود که به طور گسترده در کمپرسور هوا، سیستمهای تبرید و سایر کاربردها استفاده میشود.
ویژگیهای محصولمحدوده اندازهگیریگیج (G)
- از فناوری پیشرفته استفاده میکند و در یک محفظه 316L استیل ضد زنگ محصور شده است.محدوده اندازهگیری گسترده 0~350KPa~60MpaS
- قابلیت اطمینان بالا و پایداری عالی
- ±1
- کاربردها
- طراحی فشرده، ایدهآل برای کاربردهایی با فضای محدود
- در سیستمهای کنترل فرآیند برای نظارت و کنترل فشار استفاده میشود±1
- معمولاً در سیستمهای تبرید و کمپرسورهای هوا برای اندازهگیری فشار استفاده میشودعملکرد الکتریکی
- سنسور فشار سیلیکونی
- امپدانس خروجی: 2.5KΩ~6KΩ
- اتصال الکتریکی: پینهای Kovar با روکش طلا یا سیمهای با دمای بالا 100 میلیمتری
- پارامترهای عملکرد
- سنسور فشار سیلیکونی
| :محدوده اندازهگیریگیج (G) | ||||
| 350KPa,1000KPa,2000Kpa | مطلق (A) | 350KPaA,700KPaA,1000KPaA,2000KPaA | ||
| مهر و موم شده (S) | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS | |||
| Typ | حداکثر | |||
| واحد | خطی بودن | |||
| ±0.15±1 | %F.S | تکرارپذیری | 0~70 | |
| 0.1 | %F.S | خروجی آفست صفر | 0~70 | |
| 0.050.1 | %F.S | خروجی آفست صفر | 0~70 | |
| 0±1±1 | mV | خروجی مقیاس کامل | ||
| 100±10±1 | mV | دریفت دما آفست صفر | ||
| ±0.5±1 | %F.S | دمای جبران شده | 0~70 | |
| ±1 | %F.S | دمای جبران شده | 0~70 | |
| ºC | دمای عملیاتی | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 80MPa را در نظر بگیرید | ||
| ºC | دمای ذخیرهسازی | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 80MPa را در نظر بگیرید | ||
| ºC | اضافه بار مجاز | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 80MPa را در نظر بگیرید | ||
| فشار ترکیدگی | 5X مقیاس کامل | |||
| پایداری بلند مدت | 0.2 % | |||
| F.S/سال | جنس دیافراگم | 316L | ||
| مقاومت عایق | ≥200MΩ 100VDC | |||
| لرزش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | |||
| ضربه | 100g,11ms | |||
| زمان پاسخ | ≤1ms | |||
| آببند O-ring | لاستیک نیتریل یا لاستیک فلوئورو | |||
| محیط پرکننده | روغن سیلیکون | |||
| وزن | حدود 20 گرم | |||
| پارامترها تحت شرایط زیر آزمایش میشوند: 1.5mA @ 25°C | ساخت و ساز کلی | |||

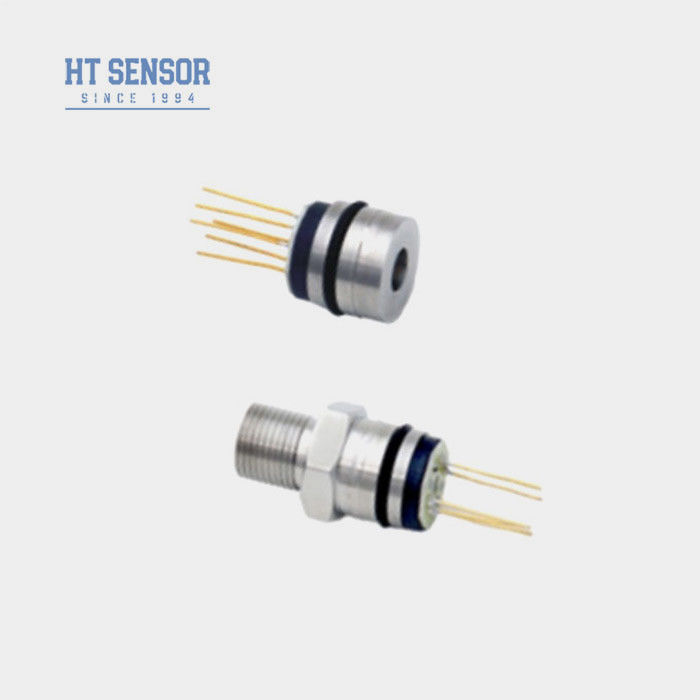

| نوع 1 | ||||
| نوع 2 | |
| اتصال الکتریکی و جبران |  |
| نمونههای انتخاب | |
| نکات سفارش |
|
|
| 1. به تناسب اندازه هسته و محفظه فرستنده در هنگام مونتاژ توجه کنید تا به |
| هوای مورد نیاز |
2. در هنگام مونتاژ محفظه، اطمینان حاصل کنید که به صورت عمودی تراز شده است و فشار یکنواختی وارد کنید تا از گیر کردن یا آسیب رساندن به صفحه جبران جلوگیری شود. 3. اگر محیط اندازهگیری شده با دیافراگم هسته و مواد محفظه (316L) سازگار نیست، دستورالعملهای ویژه باید هنگام ثبت سفارش ارائه شود.
4. از فشار دادن دیافراگم سنسور با دست یا اشیاء تیز خودداری کنید تا از آسیب به هسته به دلیل تغییر شکل یا سوراخ شدن دیافراگم جلوگیری شود.
5. پورت فشار هسته فشار سنج را به اتمسفر باز نگه دارید و از ورود آب، بخار آب یا محیطهای خورنده به محفظه فشار منفی هسته جلوگیری کنید.
6. اگر تغییری در سیمهای پین وجود دارد، برای مرجع به برچسب روی هسته واقعی مراجعه کنید.
