فرستنده فشار مینی HT13V، سنسور سطح با دیافراگم سیلیکونی 13 میلی متری
Product Details
| شماره مدل: | HT13V | نوع سیم کشی: | بانک چهار سیم یا کاغذی |
|---|---|---|---|
| محدوده: | 0-350kpa~35mpa | تهیه کردن: | 5-10VDC |
| کلمات کلیدی: | سنسور کوچک | بسته حمل و نقل: | کارتن |
| علامت تجاری: | "هنگتونگ" | مبدا: | بائوجی چین |
| نوع سیگنال خروجی: | سیگنال MV نوع آنالوگ | مواد: | فولاد ضد زنگ |
| برجسته کردن |
HT13V مینی فرستنده فشار,فرستنده فشار کوچک 13 میلی متری,13mm سیلیکون دیافراگم نوع سطح فرستنده,Mini Pressure Transmitter 13mm,13mm Silicon Diaphragm Type Level Transmitter |
||
Product Description

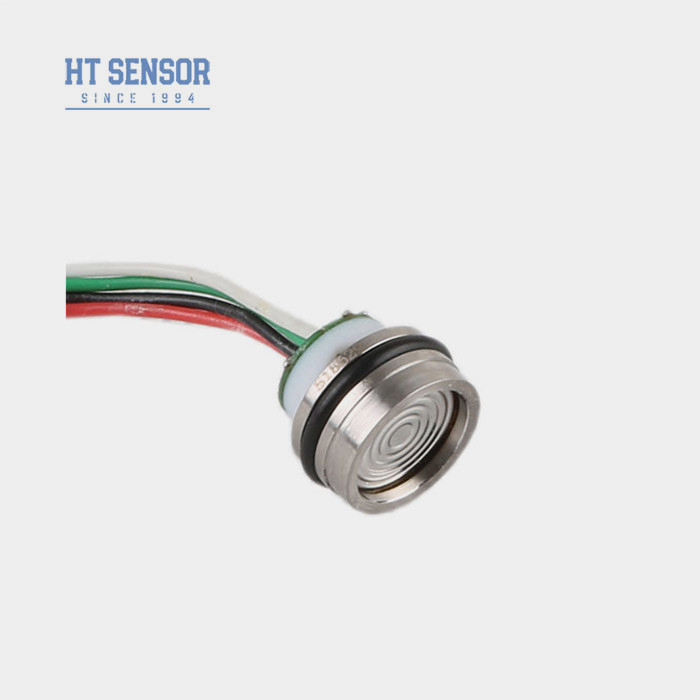

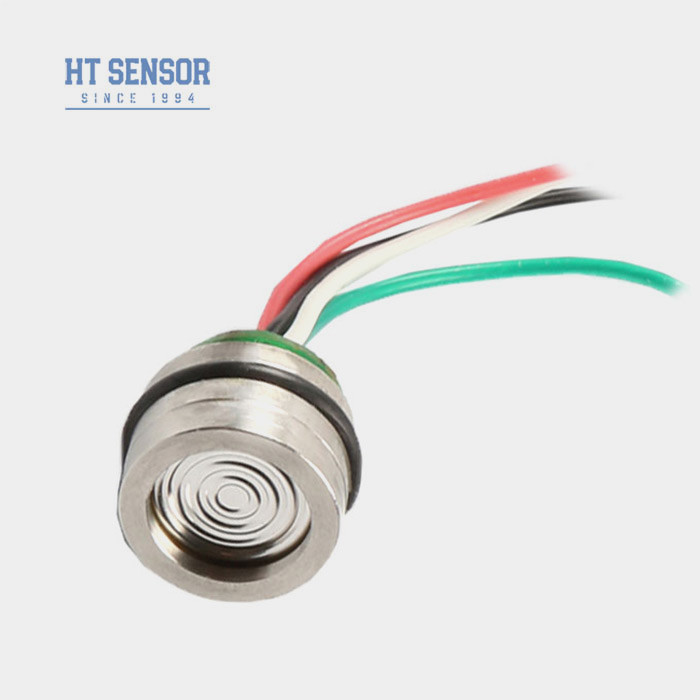

Baoji Hengtong HT13V 13mm نوع سنسور فشار سیلیکون برای فرستنده سطح مینی
HT13V سنسور فشار سیلیکون پیزورسیستیو
معرفی سنسور فشار سیلیکونی کوچک:
HT13V یک سنسور فشار سیلیکون با ثبات بالا پیشرفته بین المللی، تراشه فشار سیلیکون با دقت بالا، طراحی بهینه شده استرس پایه سینتر شده، از طریق SMT، اتصال سیم طلا،جوش دیافراگم، تزریق روغن خلاء بالا، کاهش استرس چرخه فشار، پیری در دمای بالا، جبران دمای و سایر فرآیندهای، ثبات محصول عالی است، عملکرد عالی.
اندازه کلی برای پاسخگویی به الزامات طراحی از اندازه کلی کاربر کوچک است. تشخیص فشار برای فولاد ضد زنگ 316L، NBR یا رسانه های سازگار با فلوروپرن.
ویژگی های محصولاز مینی سنسور فشار سیلیکون:
- از تکنولوژی پیشرفته استفاده می کند و در یک فولاد ضد زنگ 316L گنجانده شده استمسکن
- محدوده اندازه گیری گسترده 0 ~ 350KPa ~ 60MpaS
- قابلیت اطمینان بالا و ثبات عالی
- منبع ولتاژ ثابت
درخواست هااز مینی سنسور فشار سیلیکون:
- مناسب برای اندازه گیری فشار گاز و مایع غیر خوردنی با 316Lسازگاری فولاد ضد زنگ
- طراحی جمع و جور، ایده آل برای کاربردهای با فضای محدود
- استفاده می شود در سیستم های کنترل فرآیند برای نظارت و کنترل فشار
- معمولاً در سیستم های خنک کننده و کمپرسورهای هوا برای اندازه گیری فشار استفاده می شود
عملکرد الکتریکیاز مینی سنسور فشار سیلیکون:
- منبع برق: ≤10VDC (5-10VDC)
- ولتاژ خروجی حالت مشترک: 50٪ از ورودی (معمولاً)
- مقاومت ورودی: 4KΩ ~ 20KΩ
- مقاومت خروجی:2.5KΩ~6KΩ
- اتصال الکتریکی: 100 میلی متر سیم درجه حرارت بالا، کابل نوار
| پارامترهای عملکرداز مینی سنسور فشار سیلیکون: | |||||
| محدوده اندازه گیری | گج ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000KPa | |||
| مطلق ((A) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مهر و موم شده | 3500KPaS، 7MPaS، 10MPaS، 20MPaS، 40MPaS، 60MPa | ||||
| نوع | مکس | واحد | |||
| عدم خطی بودن | ±0.15 | ±0.3 | %F.S | ||
| تکرار | 0.05 | 0.1 | %F.S | ||
| هیسترز | 0.05 | 0.1 | %F.S | ||
| خروجی صفر Offset | 0±1 | 0±2 | mV | ||
| تولید کامل | 100±10 | 100±30 | mV | ||
| صفر Temp Offset. Drift | ±0.5 | ±1 | %F.S | ||
| دمای کامل مقیاس | ±0.5 | ±1 | %F.S | ||
| معاوضات موقت | 0 ~ 70 | oC | |||
| دمای کار | -20 تا 80 | oC | |||
| دمای ذخیره سازی | -40 تا 125 | oC | |||
| بار بیش از حد مجاز | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 80MPa را بگیرید | ||||
| فشار انفجار | 5 برابر مقیاس کامل | ||||
| ثبات بلند مدت | 0.2 درصد | F.S/سال | |||
| مواد دیافراگم | 316L | ||||
| مقاومت عایق | ≥200MΩ 100VDC | ||||
| ارتعاش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | ||||
| شوک | 100 گرم، 11 میلیمتر | ||||
| زمان پاسخ | ≤1ms | ||||
| مهر O-ring | لاستیک نایتریل یا لاستیک فلورو | ||||
| ماده پر کننده | روغن سیلیکون | ||||
| وزن | ~15 گرم | ||||
| پارامترها تحت شرایط زیر آزمایش می شوند: 10 ولت @ 25 درجه سانتیگراد | |||||

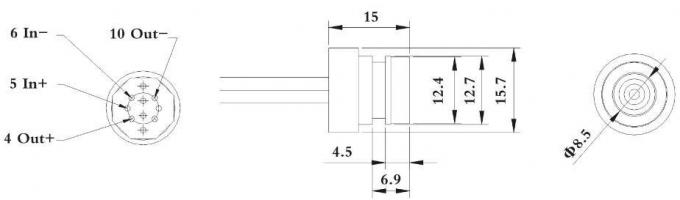

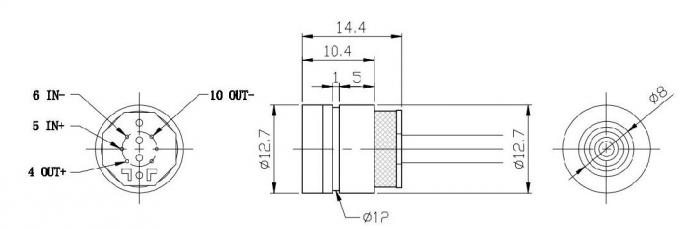

| طرح ساخت و سازاز مینی سنسور فشار سیلیکون | |
| نوع ۱ | |
| نوع2 | |

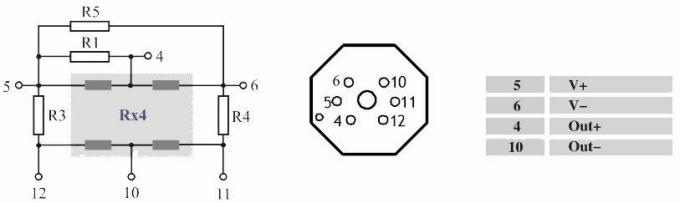

| اتصال الکتریکی و جبران |
|

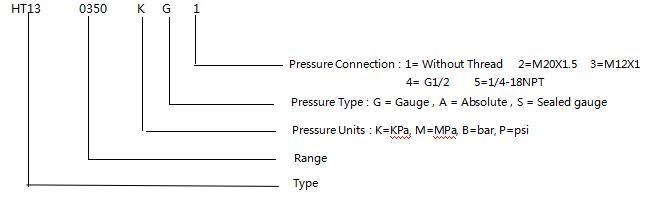

| نمونه های انتخاب |
| نکات سفارش |
هوا مورد نیاز فشرده سازی
2در طول مونتاژ خانه، اطمینان حاصل کنید که عمودی است و فشار را به طور مساوی اعمال کنید تا از گیر کردن یا آسیب رساندن به صفحه جبران جلوگیری شود.
3در صورت عدم سازگاری میانگین اندازه گیری با دیافراگم هسته ای و مواد محفظه (316L) ، باید در هنگام سفارش دستورالعمل های ویژه ای ارائه شود.
4از فشار دادن دست ها یا اجسام تیز به دیافراگم سنسور برای جلوگیری از آسیب به هسته به دلیل تغییر شکل دیافراگم یا سوراخ کردن اجتناب کنید.
5. دروازه فشار هسته فشار سنج را به اتمسفر باز نگه دارید و از ورود آب، بخار آب یا رسانه های خوردنی به اتاق فشار منفی هسته جلوگیری کنید.
6. اگر هر گونه تغییر در خطوط پین وجود دارد، برچسب بر روی هسته واقعی را برای مرجع دنبال کنید.
