حسگر فشار پیزورزیستیو سیلیکونی 13 میلیمتری اتصال مجرای هوا حسگر فشار مینیاتوری
Product Details
| شماره مدل: | HT13 | نوع سیم کشی: | چهار سیم |
|---|---|---|---|
| محیط اندازه گیری: | هوا و مایع | دیا: | 13 میلی متر |
| تایپ کنید: | سنسور فشار سیلیکونی HT13 | نوع سیگنال خروجی: | نوع آنالوگ سیگنال mv |
| مواد: | فولاد ضد زنگ 316L | سفارشی سازی: | موجود است |
| برجسته کردن |
حسگر فشار سیلیکونی 13 میلی متری,اتصال راه هوایی سنسور فشار سیلیکون Piezoresistive,سنسور فشاری کوچک 13 میلی متری,Silicon Piezoresistive Pressure Sensor Airway Connection,13mm Miniature Pressure Sensor |
||
Product Description

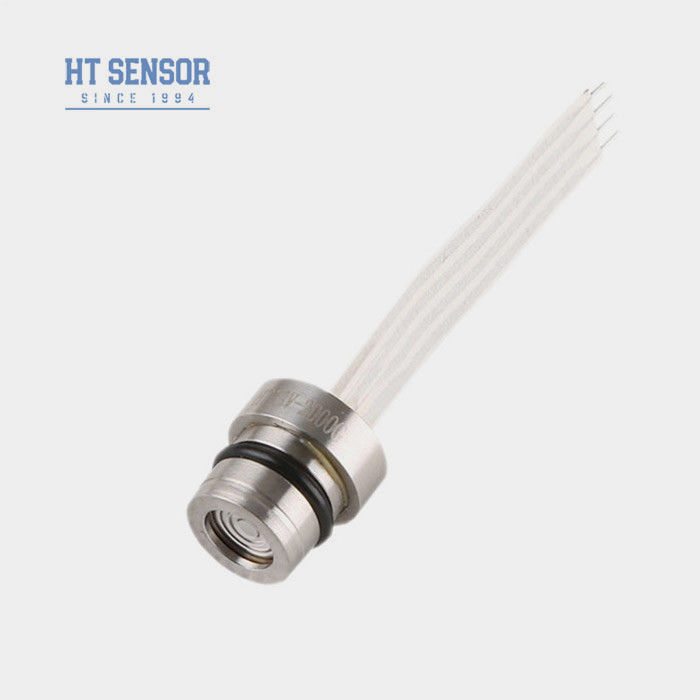

HT13 حسگر فشار سیلیکونی استیل ضد زنگ اتصال مجرای هوا مینی سنسور
HT13 حسگر فشار پیزورزیستیو سیلیکونی
معرفی حسگر فشار سیلیکونی:
حسگر فشار سیلیکونی HT13 جدیدترین طراحی حسگر فشار سیلیکونی منتشر شده با روغن است، با ضربه فشار بالا 100000 بار خراب نمی شود و ضد تداخل/فرسایش/انجماد/ضربه، دقت و پایداری بالا. تمام استیل ضد زنگ با فیلم فشار القایی. پاسخ فشار سریعتر و حساس تر است. حسگر فشار با قطر کوچک مخصوص طراحی شده است، برای یک کنترل کننده فشار با کیفیت بالا، مهمترین چیز سنسور است. استیل ضد زنگ 316، CNC با دقت بالا، مهر و موم وارداتی را اتخاذ کنید.
ویژگی های محصول:محدوده اندازه گیری
- از فناوری پیشرفته استفاده می کند و در استیل ضد زنگ 316L محصور شده استمحفظه
- محدوده اندازه گیری گسترده 0~350KPa~60MpaS
- قابلیت اطمینان بالا و پایداری عالی±0.5
- رابط های رزوه ای مختلف برای انتخاب در دسترس هستند
- مناسب برای اندازه گیری فشار گاز و مایع غیر خورنده با سازگاری استیل ضد زنگ 316Lطراحی فشرده، ایده آل برای برنامه هایی با فضای محدود
- ±0.5
- معمولاً در سیستم های تبرید و کمپرسورهای هوا برای اندازه گیری فشار استفاده می شود
- عملکرد الکتریکی
- امپدانس ورودی: 3KΩ~6KΩ
- امپدانس خروجی: 2.5KΩ~6KΩ
- اتصال الکتریکی: پین های Kovar با روکش طلا یا سیم های با دمای بالا 100 میلی متری
- پارامترهای عملکرد
| حسگر فشار سیلیکونی:محدوده اندازه گیری | ||||
| گیج (G) | 350KPa,1000KPa,2000Kpa | مطلق (A) | ||
| 350KPaA,700KPaA,1000KPaA,2000KPaA | مهر و موم شده (S) | |||
| 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPa | Typ | |||
| حداکثر | واحد | خطی بودن | ||
| ±0.5 | ±0.3 | %F.S | دمای جبران شده | |
| 0.05 | 0.1 | %F.S | دمای جبران شده | |
| 0.05 | 0.1 | %F.S | دمای جبران شده | |
| ±0.5 | 0±2 | mV | دریفت دمای آفست صفر | |
| ±0.5 | 100±30 | mV | دریفت دمای آفست صفر | |
| ±0.5 | ±1 | %F.S | دمای جبران شده | |
| ±0.5 | ±1 | %F.S | دمای جبران شده | |
| 0~70 | ºC | اضافه بار مجاز | ||
| -20~80 | ºC | اضافه بار مجاز | ||
| -40~125 | ºC | اضافه بار مجاز | ||
| مقدار کوچکتر بین 3 برابر مقیاس کامل یا 80MPa را در نظر بگیرید | فشار ترکیدگی | |||
| 5X مقیاس کامل | پایداری بلند مدت | |||
| 0.2 % | F.S/سال | جنس دیافراگم | ||
| 316L | مقاومت عایق | |||
| ≥200MΩ 100VDC | لرزش | |||
| بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | ضربه | |||
| 100g,11ms | زمان پاسخ | |||
| ≤1ms | آب بندی O-ring | |||
| لاستیک نیتریل یا لاستیک فلوئورو | محیط پرکننده | |||
| روغن سیلیکون | وزن | |||
| حدود 15 گرم | پارامترها تحت شرایط زیر آزمایش می شوند: 1.5mA @ 25°C | |||
| ساخت و ساز طرح کلی | ||||

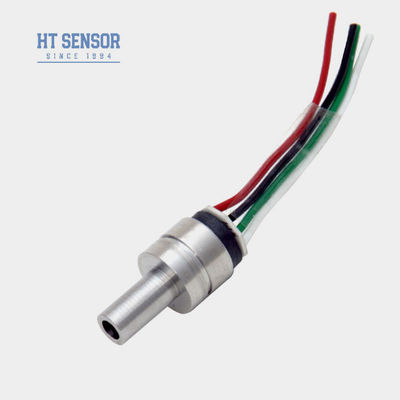

| نوع 1 | |
| نوع 2 | |
| اتصال الکتریکی و جبران | |
| نمونه های انتخاب |
|
| نکات سفارش |
| 1. به تناسب بین اندازه هسته و محفظه فرستنده در هنگام مونتاژ توجه کنید تا به |
تنگی 2. در هنگام مونتاژ محفظه، اطمینان حاصل کنید که به صورت عمودی تراز شده است و فشار یکنواختی وارد کنید تا از گیر کردن یا آسیب رساندن به صفحه جبران جلوگیری شود.
3. اگر محیط اندازه گیری شده با دیافراگم هسته و مواد محفظه (316L) سازگار نیست، دستورالعمل های ویژه باید هنگام ثبت سفارش ارائه شود.
4. از فشار دادن دیافراگم سنسور با دست یا اشیاء تیز خودداری کنید تا از آسیب به هسته به دلیل تغییر شکل یا سوراخ شدن دیافراگم جلوگیری شود.
5. پورت فشار هسته فشار سنج را به اتمسفر باز نگه دارید و از ورود آب، بخار آب یا محیط های خورنده به محفظه فشار منفی هسته جلوگیری کنید.
6. اگر تغییری در سیم های پین وجود دارد، برای مرجع از برچسب روی هسته واقعی پیروی کنید.
شرکت
| پرسش و پاسخ |
| 1.Q: ویژگی های فرستنده های سنسور فشار شما چیست؟ |
6.Q: گارانتی محصولات شما چیست؟ و خدمات پس از فروش؟
6.Q: گارانتی محصولات شما چیست؟ و خدمات پس از فروش؟
