سنسور فشار سیلیکونی TO8 برای تست هوای خشک، سنسور مینی فشار آب
Product Details
| شماره مدل: | HT12 | نوع نخ: | TO8 |
|---|---|---|---|
| نوع سیم کشی: | کاوار زره دار | اندازه گیری محیط: | گاز هوا |
| محدوده: | 0-10kpa~1000kpa | خروجی: | سیگنال قیاسی |
| مبدا: | چین | کد Hs: | 9026209090 |
| برای: | ترانسمیتر فشار سیلیکونی منتشر شده | نوع سیگنال خروجی: | نوع آنالوگ |
| مواد: | فولاد ضد زنگ | سفارشی سازی: | موجود | درخواست سفارشی |
| برجسته کردن |
رشته به سنسور فشار سیلیکون 8,رشته به سنسور فشار آب,سنسور فشار آب برای آزمایش هوای خشک,Thread To8 Sensor Water Pressure,Dry Air Test Sensor Water Pressure |
||
Product Description

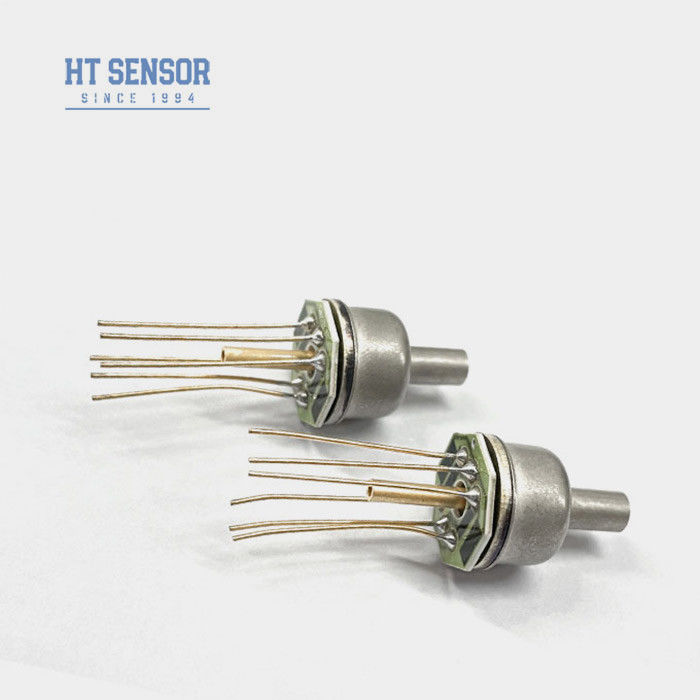

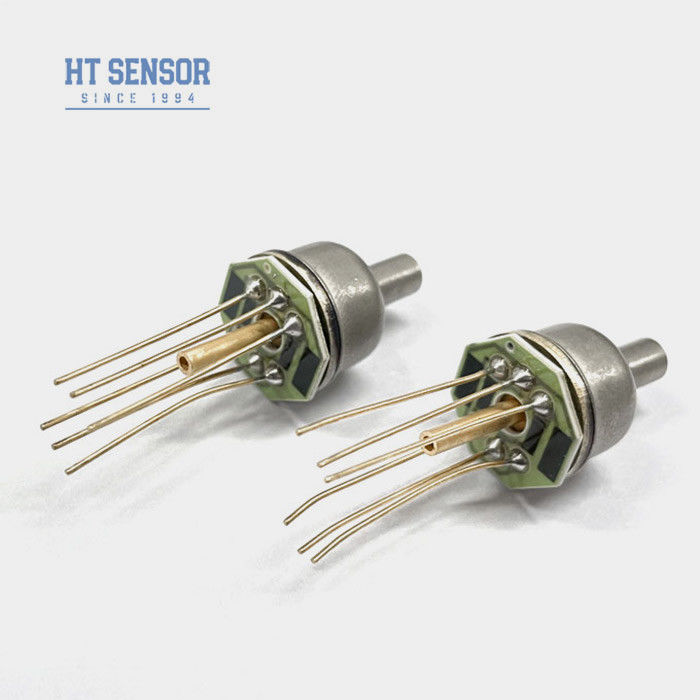

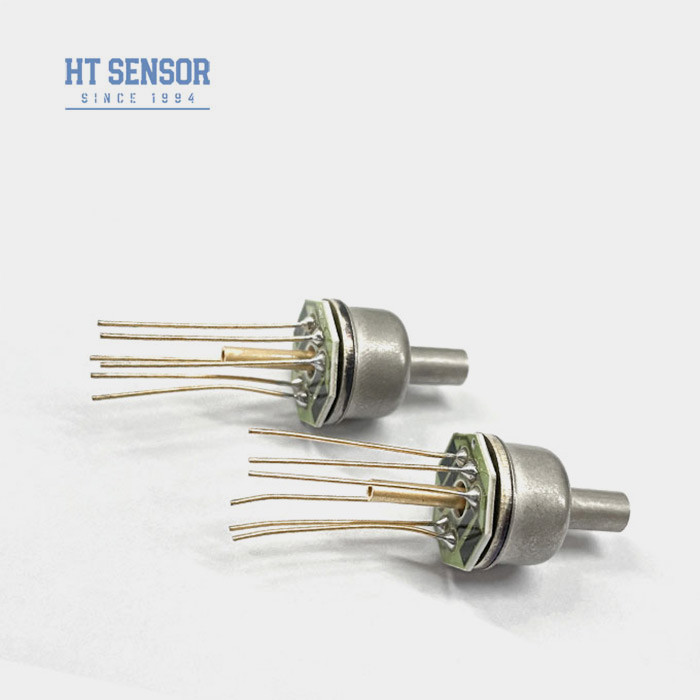

HT12 Baoji Hengtong To8 سنسور فشار سیلیکون برای آزمایش هوای خشک
حسگر فشار سیلیکون HT12 یک عنصر سیلیکون منتشر شده با ثبات بالا است که با استفاده از کپسول TO8 پیشرفته بین المللی بسته بندی شده استاین دستگاه به خاطر قابلیت اطمینان، تکرار و پایداری فوق العاده اش شناخته شده است، که آن را برای اندازه گیری دقیق فشار گاز ایده آل می کند.
مشخصات محصول سنسور فشار سیلیکون:
- محدوده اندازه گیری گسترده، 0 ~ 10KPa ~ 2Mpa
- قابلیت اطمینان بالا و ثبات عالی
- تکنولوژی کپسول سازی TO8
- کاربردهای هوافضا
درخواست هااز سنسور فشار سیلیکون:
- اندازه گیری فشار گاز های خشک و غیر خوردنی
- سیستم های کنترل پنوماتیک
- مهندسی زیست پزشکی برای کاربردهای پزشکی
- HVAC (گرم کردن، تهویه مطبوع و تهویه مطبوع)
- آزمایش های فضانوردی برای اهداف مربوط به هوانوردی
- منبع برق: ≤2mA DC (معمولا 1.5mA DC)
- مقاومت ورودی: 3KΩ ~ 6KΩ
- مقاومت خروجی:2.5KΩ~6KΩ
- اتصال الکتریکی:دستک های طلا شده Kovar یا سیم های 100mm با دمای بالا
| پارامترهای عملکرداز سنسور فشار سیلیکون: | ||||||
| محدوده اندازه گیری | گج ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000KPa | ||||
| مطلق ((A) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | |||||
| نوع | مکس | واحد | ||||
| خطی بودن | ±0.15 | ±0.3 | %F.S | |||
| تکرار | 0.05 | 0.1 | %F.S | |||
| هیستریز | 0.05 | 0.1 | %F.S | |||
| خروجی صفر Offset | 0±1 | 0±2 | mV | |||
| تولید کامل | ≤20KPa | 50±10 | 50±30 | mV | ||
| ≥35kPa | 100±10 | 100±30 | mV | |||
| صفر Temp Offset. Drift | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±0.5 | ±1 | %F.S | |||
| دمای کامل مقیاس | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±0.5 | ±1 | %F.S | |||
| معاوضات موقت | ≤20KPa | 0 تا 50 | oC | |||
| ≥35kPa | 0 ~ 70 | oC | ||||
| دمای کار | -20 تا 80 | oC | ||||
| دمای ذخیره سازی | -40 تا 125 | oC | ||||
| بار بیش از حد مجاز | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 4MPa را انتخاب کنید | |||||
| فشار انفجار | 5 برابر مقیاس کامل | |||||
| ثبات بلند مدت | 0.2 درصد | F.S/سال | ||||
| مواد دیافراگم | 316L | |||||
| مقاومت عایق | ≥200MΩ 100VDC | |||||
| ارتعاش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | |||||
| شوک | 100 گرم، 11 میلیمتر | |||||
| زمان پاسخ | ≤1ms | |||||
| وزن | ~12.5 گرم | |||||
| پارامترها در شرایط زیر آزمایش می شوند: جریان ثابت 1.5mA و دمای محیط 25°C | ||||||
| طرح ساخت و ساز | |
| ابعاد | |

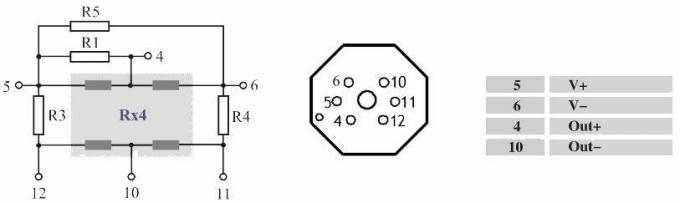

| اتصال الکتریکی و جبران |
|
|
| نکات سفارش |
2در طول مونتاژ خانه، اطمینان حاصل کنید که عمودی است و فشار را به طور مساوی اعمال کنید تا از گیر کردن یا آسیب رساندن به صفحه جبران جلوگیری شود.
3در صورت عدم سازگاری میانگین اندازه گیری با دیافراگم هسته ای و مواد محفظه (316L) ، باید در هنگام سفارش دستورالعمل های ویژه ای ارائه شود.
4از فشار دادن دست ها یا اجسام تیز به دیافراگم سنسور برای جلوگیری از آسیب به هسته به دلیل تغییر شکل دیافراگم یا سوراخ کردن اجتناب کنید.
5. دروازه فشار هسته فشار سنج را به اتمسفر باز نگه دارید و از ورود آب، بخار آب یا رسانه های خوردنی به اتاق فشار منفی هسته جلوگیری کنید.
6. اگر هر گونه تغییر در خطوط پین وجود دارد، برچسب بر روی هسته واقعی را برای مرجع دنبال کنید.
